混合动力助力自行车结构设计方案

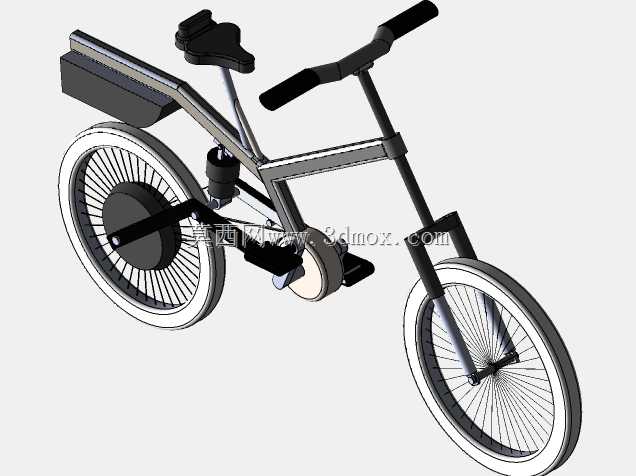

这款两轮代步载具的结构设计，核心围绕城市短距离通勤、近郊休闲骑行的实际使用场景展开，兼顾人力骑行的轻便性与电力驱动的省力特性，解决传统纯人力自行车长距离骑行易疲劳、纯电动车自重过大且人力骑行阻力过高的痛点。从结构布局来看，整车采用斜梁跨接式车架设计，上管与下管形成的三角结构预留了足够的电池安装空间，后置轮毂集成驱动电机的布局，既平衡了整车前后配重，也避免了中置电机对曲柄传动结构的复杂改造，降低后期维护的拆装难度。车把采用直把设计，握距适配亚洲成年人肩宽范围，转向立管角度设定在72度左右，兼顾低速骑行的转向灵活性与高速行驶的直线稳定性，车把握把位置预留了刹车把、调速转把的安装位，无需额外打孔改造即可适配常规线拉碟刹与电子调速组件。鞍座采用窄长型运动坐垫，下方设置弹簧减震结构，可过滤城市铺装路面的细小颠簸，座管高度调节范围覆盖150cm至185cm身高的骑行者使用需求，调节结构采用快拆锁紧设计，无需额外工具即可快速调整骑行姿态。后轮驱动电机与后轮辐条集成装配，电机外壳与轮圈采用同轴固定设计，避免了额外传动结构带来的动力损耗，后轮上方的车架后上叉位置预留了电池仓安装位，电池外壳与车架轮廓贴合，既降低了风阻，也避免了突出结构对骑行者上下车造成干涉。脚踏曲柄采用常规170mm长度规格，与中轴的配合采用标准方孔接口，可兼容市售多数自行车脚踏组件，牙盘与飞轮的传动比设定兼顾起步爬坡能力与平路巡航转速，纯人力骑行时不会因为电机磁阻造成额外的踩踏负担。前轮采用与后轮同规格的轮组设计，前叉为刚性直叉结构，预留了碟刹夹器的安装座，可根据使用需求升级制动组件，整车轴距控制在110cm以内，转弯半径小于2m，适配城市非机动车道的灵活转向需求，整车宽度不超过35cm，可顺利通过多数小区、写字楼的非机动车道闸机。从安装边界来看，所有外接组件的安装位均采用自行车行业通用接口标准，电池、电机、刹车、传动组件均可与市售常规配件通用互换，无需定制特殊规格零件，降低生产组装与后期维修的配件成本。车架管材采用常规圆形截面管材拼接，焊接位置避开应力集中区域，整车承重设计覆盖120kg以内的使用需求，可满足单人骑行携带少量随身物品的使用场景。
