可调式下肢康复训练脚踏车结构设计

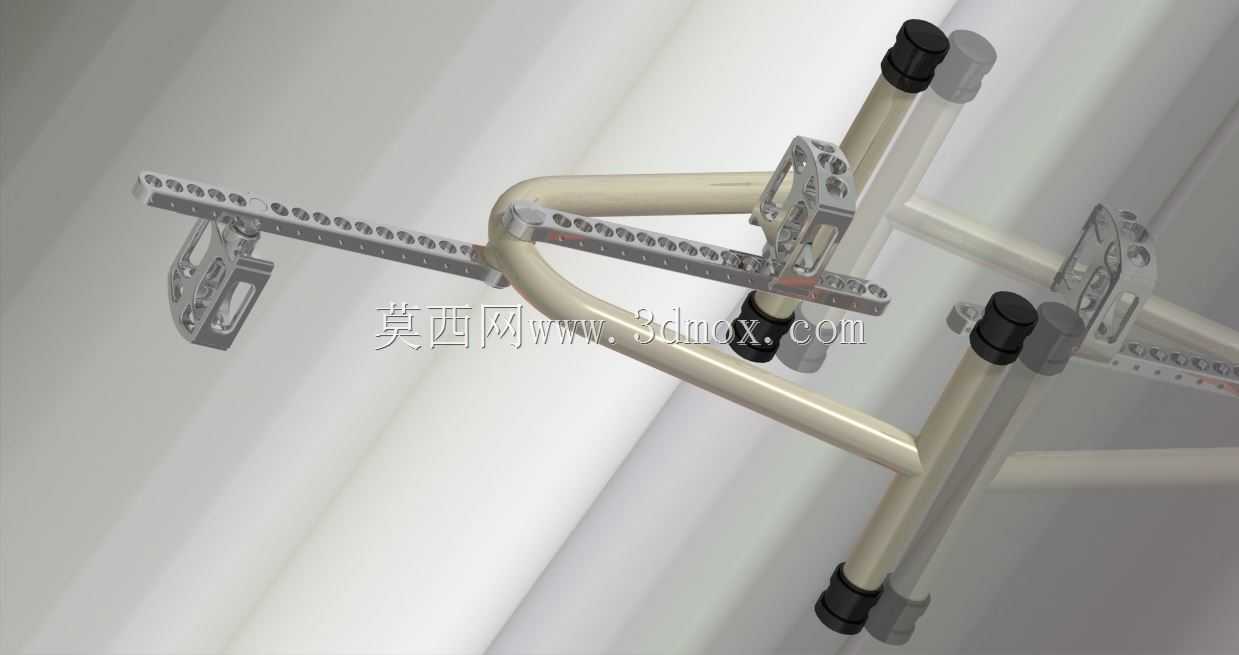

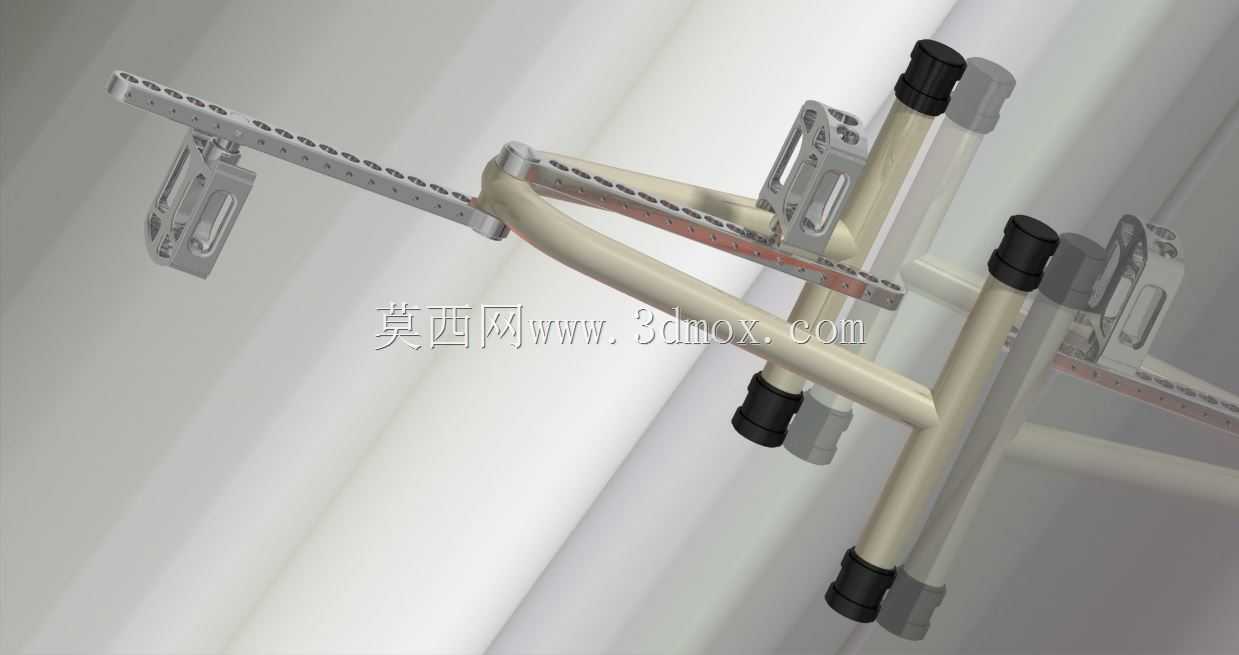

这款康复训练脚踏装置主要面向术后或下肢损伤后存在膝关节活动受限的患者，适配康复科、社区康复站点及家庭康复场景使用，区别于常规健身脚踏车，其核心设计围绕不同康复阶段患者的肢体活动度差异做针对性结构优化。从实际使用场景出发，多数膝关节术后患者早期无法完成大弧度的膝部屈伸动作，常规固定曲柄半径的脚踏车会强制牵拉膝关节周围软组织，易造成二次损伤，因此该装置将踏板回转半径设置为可调节结构，调节段采用带等距定位孔的滑轨结构，可根据患者当下的膝关节活动耐受度，灵活调整踏板做圆周运动时的轨迹直径，适配从术后早期小幅度活动到后期全幅度肌力训练的全周期康复需求。结构设计上，主体支撑框架采用弯管拼接成型，扶手位置设置多组可锁止的调节接头，可根据患者坐姿高度、上肢支撑习惯调整握持位置的高度与前后距离，避免训练过程中上肢代偿发力影响下肢训练效果；踏板组件采用绑带式固定结构，可适配不同鞋码的使用者，同时限制训练过程中足部滑脱的风险；框架底部设置防滑橡胶脚垫，无需额外地面固定即可保证训练过程中的整机稳定性，适配家庭平整地面、康复科治疗室地胶等多种安装地面，整机占地边界控制在常规座椅前方0.8米宽度、1米纵深范围内，不会占用过多康复训练空间。设计过程中优先考虑结构的易操作性，所有调节位置均采用快拆锁销结构，康复治疗师或患者家属无需额外工具即可完成参数调整，滑轨表面做阳极氧化处理，长期调节使用也不会出现卡滞、锈蚀问题；各回转位置加装自润滑轴套，训练过程中转动阻力均匀无卡顿，不会因转动顿挫给患者膝关节带来额外冲击。从结构建模角度看，该装置的弯管成型参数、滑轨定位孔间距、调节接头的锁止角度均经过实际康复场景的适配验证，各部件之间不存在运动干涉，可直接用于样机打样验证，也可作为同类康复训练器械的结构设计参考，针对不同体重的使用者，框架管材壁厚预留了足够的安全余量，静态承重可满足常规成年患者的训练载荷需求，不会出现框架形变问题。
