手推式乒乓球捡拾滚轮工具结构设计

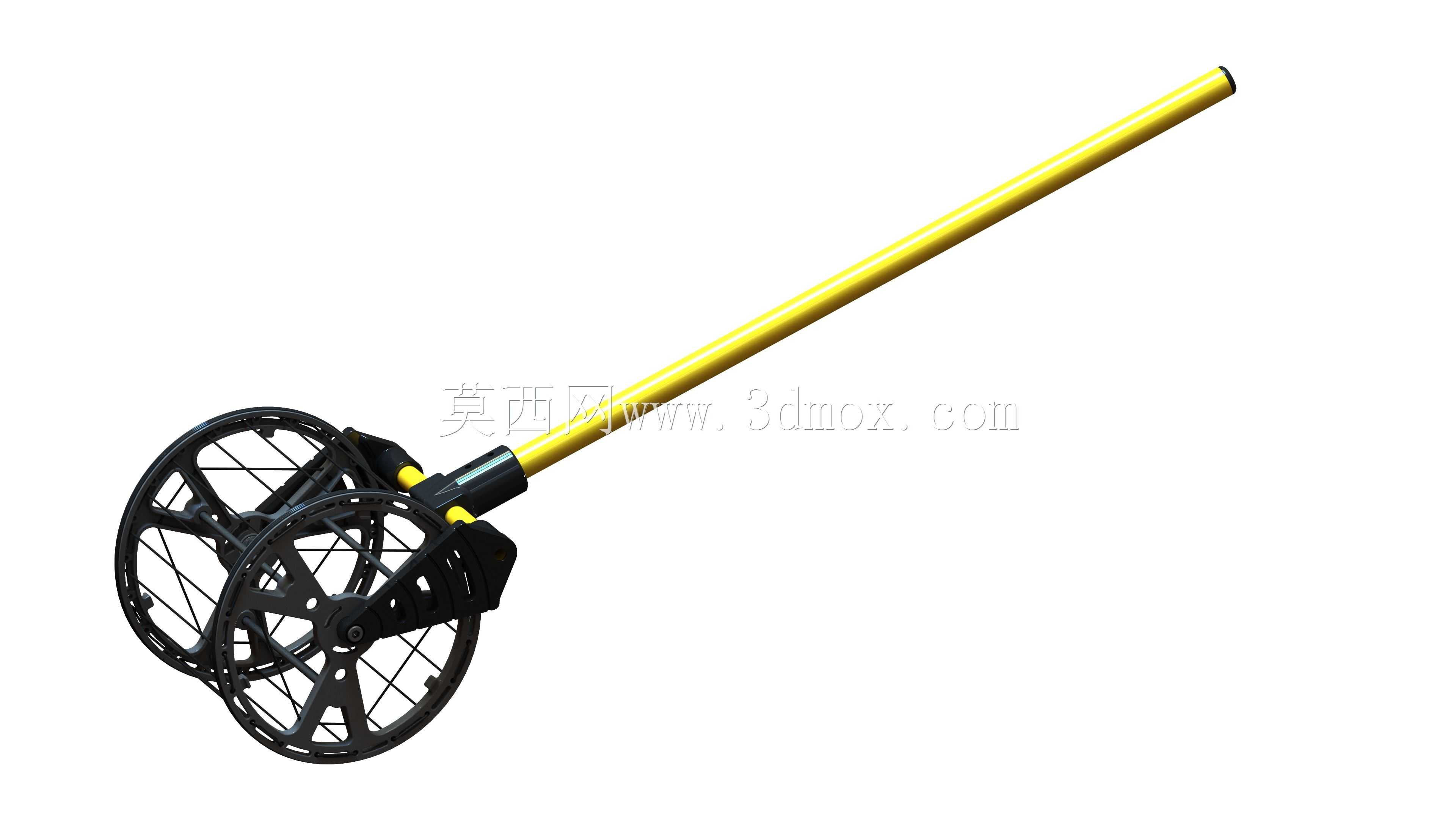

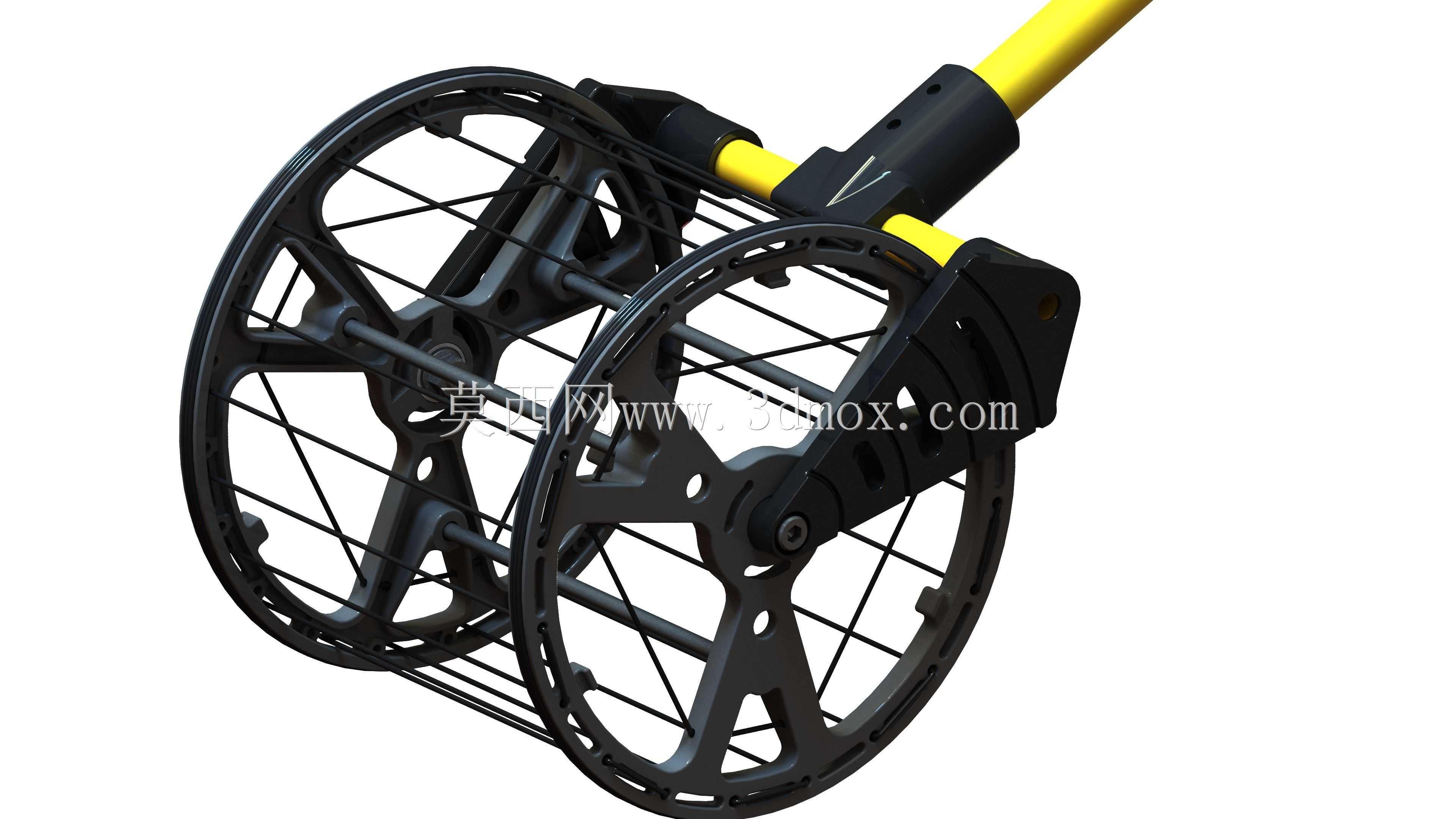

　　这款手推式拾球装置主要面向乒乓球训练场馆、校园乒乓球教学场地、业余球友日常练球场景设计，解决人工弯腰捡拾散落乒乓球效率低、腰部负荷大的实际痛点，相比传统的网兜拾球、手持夹球工具，作业过程无需反复弯腰屈膝，仅需握持长杆推动前端滚轮行进即可完成拾球动作，大幅降低长时间练球后的额外体力消耗。从结构设计逻辑来看，前端拾球轮采用辐条式镂空轮架结构，轮圈周向均匀设置弹性卡接球缝，相邻辐条的间距经过反复校核，既保证乒乓球能够在推力作用下顺利挤入轮圈内部的储球空间，又不会因为间隙过大导致已收纳的乒乓球在推行过程中脱落，两轮同轴布置的结构保证推行过程中转向灵活，即使在场地边角、球桌下方的狭窄空间也能顺畅操作，不会出现卡滞、剐蹭球桌支腿的问题。

　　握持长杆采用轻量化圆管结构，杆身与轮架连接位置设置倾斜过渡的安装座，安装角度经过人体工学校核，握持推行时手臂自然下垂即可保持施力方向与行进方向一致，长杆长度适配多数成年人站立操作的握持高度，无需俯身调整姿态，连接位置设置的加强筋结构能够承受推行过程中产生的侧向弯矩，避免长期使用后连接位置出现断裂、松旷的问题。轮架整体采用硬质耐磨工程塑料材质，辐条边缘做圆弧倒钝处理，不会刮伤乒乓球表面，也不会在塑胶运动地面留下剐蹭痕迹，两轮之间的储球空间可容纳数十个乒乓球，当储满后仅需倾斜装置即可从轮架侧方的开口倒出收集的乒乓球，无需额外拆卸结构。在安装边界方面，轮组整体外径控制在适配常规乒乓球直径的合理区间，推行时轮圈最低点与地面保持微小间隙，

　　依靠弹性辐条的形变接触地面的乒乓球，不会因为轮体压重导致乒乓球变形损坏，长杆与轮架的连接位置预留了调节空间，可根据使用者身高适当调整握持端的高度，适配不同身高人群的使用需求，整体结构无尖锐外露部件，使用过程中不会磕碰使用者肢体，也不会对场地内的运动设施造成损伤。
