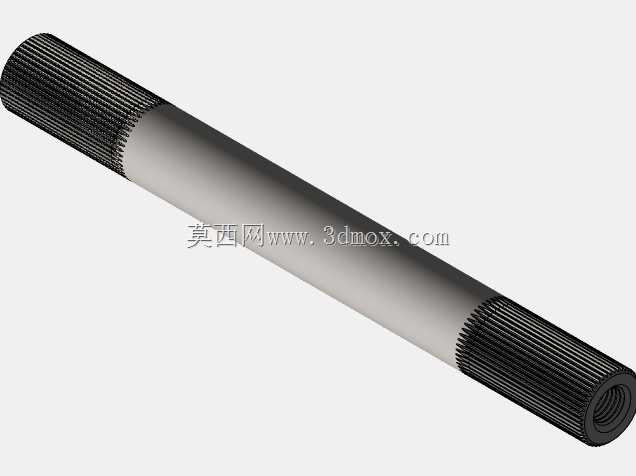

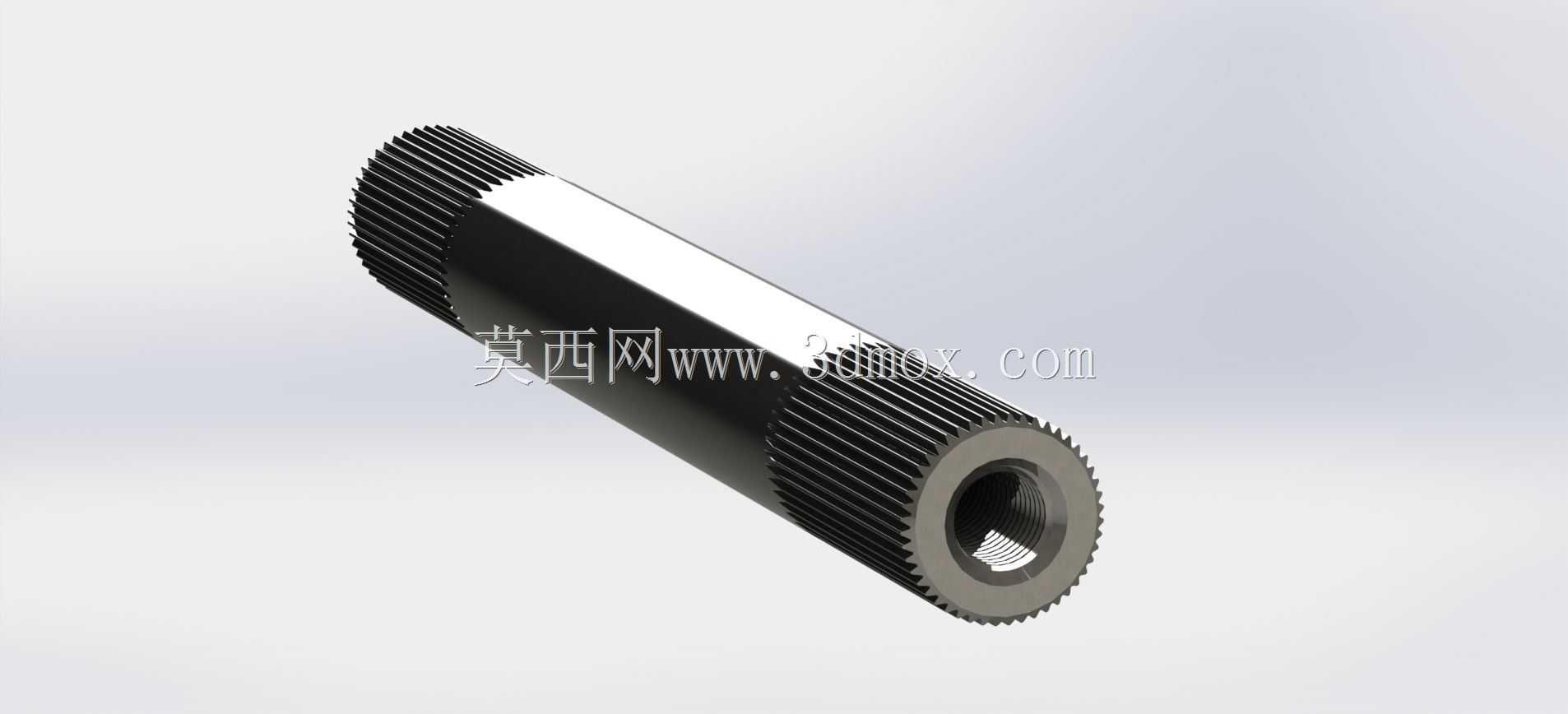

型材赛车48花键三片式曲柄主轴结构

这款曲柄主轴主要适配小轮车、定制型材赛车的脚踏传动系统，作为传动链路里的核心承力件，它承担着把脚踏施加的扭转力矩传递给牙盘、带动链条驱动后轮的核心作用，日常使用中要反复承受踩踏带来的交变扭矩、颠簸路面带来的径向冲击，还有急加速、特技动作时的瞬时过载，对结构强度和配合精度的要求远高于普通民用代步车的同类部件。从结构设计来看，整体采用中空轴体布局，在保证整体刚性的前提下尽可能降低旋转件的自重，减少骑行过程中的无效重量损耗，两端加工的48齿渐开线花键采用大压力角齿形设计，齿部经过硬化处理，和曲柄臂的花键槽配合时能实现无间隙传动，避免大力踩踏时出现配合旷量，也能减少花键齿面的接触应力集中，延长部件的疲劳寿命。轴体中间的光轴段和车架中轴的轴承内圈配合，配合公差严格控制在过渡配合区间，既保证轴承安装后不会出现径向窜动，也避免过盈量过大导致轴承预紧力超标、转动阻力增大。两端花键的同轴度、轴肩的端面跳动都控制在较高精度等级，安装后能保证曲柄转动时的圆跳动量处于合理范围，避免踩踏过程中出现曲柄偏摆、轴承异常磨损的问题。设计过程中优先考虑了安装边界的适配性，轴体总长度、花键段的有效啮合长度、轴肩定位尺寸都匹配常规竞速小轮车、定制赛车的中轴安装规格，不需要额外修改车架或者曲柄臂就能直接完成装配，花键齿的导向段做了微小倒角，安装时能快速对准曲柄的花键槽，避免硬敲导致齿面磕碰损伤。轴体外表面做了防锈处理，能适应户外骑行时遇到的泥水、潮湿环境，减少表面锈蚀导致的拆卸困难问题。在实际赛事场景中，这类三片式曲柄主轴的中空结构能在保证强度的同时降低簧下质量，让车手做抬轮、转把等特技动作时的操控响应更灵敏，花键连接的形式相比传统的方孔、花键中轴结构，接触面积更大，受力更均匀，能承受更大的瞬时踩踏力，不会出现大力蹬踏时曲柄打滑、连接松脱的问题。设计时也充分考虑了维护便利性，轴体和轴承接触的位置做了耐磨涂层，长期使用后不会因为轴承内圈的微动摩擦出现轴颈磨损，更换轴承时不需要打磨轴体就能顺利拆装，降低日常维护的成本和难度。
