自行车无螺纹35mm规格阀杆夹结构

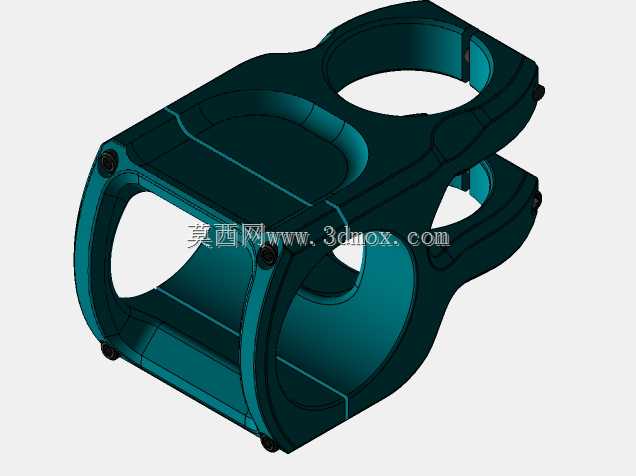

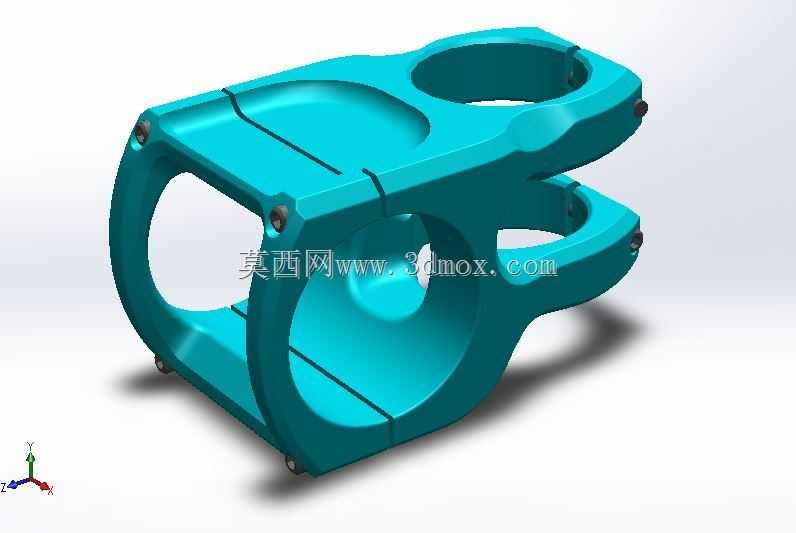

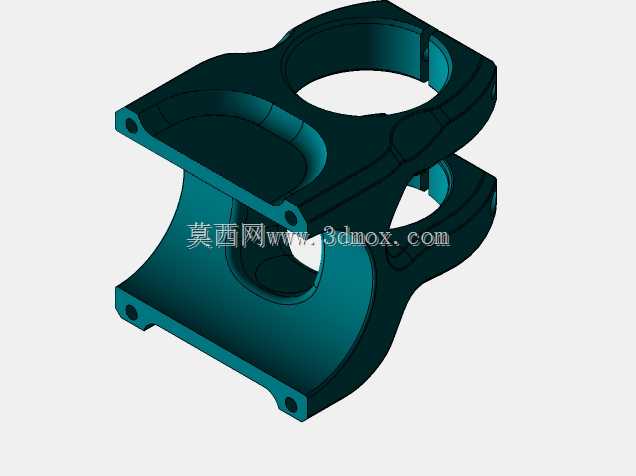

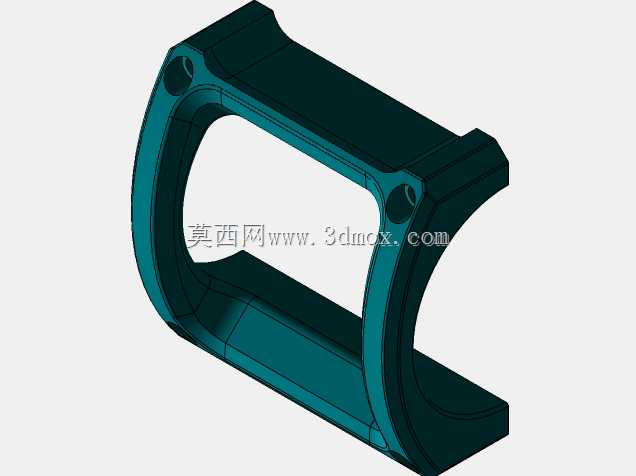

日常通勤、山地越野等不同使用场景下的自行车，转向系统的连接可靠性直接决定骑行操控手感与行驶安全，阀杆夹作为衔接车把与前叉转向管的核心受力零件，其结构设计合理性直接影响整车转向系统的装配精度与长期使用稳定性。这款35mm规格的无螺纹阀杆夹，采用上下双抱箍分体衔接的整体式结构，区别于传统有螺纹锁紧的阀杆结构，无需在转向管外壁加工配合螺纹，从加工端降低了前叉转向管的工艺复杂度，也避免了螺纹位置长期受交变载荷出现应力集中、螺纹滑牙失效的问题。从安装边界来看，该阀杆夹适配外径35mm的无螺纹前叉转向管，上方抱箍对应适配同规格车把安装直径，整体采用对称式抱紧结构，周向均匀布置锁紧螺钉，通过螺钉预紧力带动抱箍产生均匀径向形变，抱紧配合管件的外壁，相比单侧锁紧的结构，对称锁紧的受力更均匀，不会出现管件局部压痕过大、长期使用出现松动偏移的问题。设计过程中，在抱箍的开合位置预留了合理的形变缝隙，既保证锁紧时抱箍能产生足够的形变抱紧管件，又避免缝隙过小导致锁紧时抱箍两侧刚性接触、无法提供足够抱紧力的问题，同时在抱箍与管件接触的内壁做了微幅的粗糙度适配处理，无需额外增加防滑衬套就能提供足够的摩擦阻力，抵消骑行过程中车把承受的扭转、冲击载荷。零件的主体结构做了等强度优化，在螺钉安装位设置了局部加厚凸台，避免螺钉锁紧时局部应力过大导致零件开裂，非受力区域做了合理的壁厚减薄，在保证结构强度满足越野级冲击载荷要求的前提下，尽可能降低零件自身重量，适配轻量化自行车的设计需求。从实际装配逻辑来看，该阀杆夹安装时无需额外加工配合面，只需将上下抱箍分别套入对应管件，调整好车把安装角度后按对角顺序逐步拧紧锁紧螺钉即可，装配效率远高于传统螺纹式阀杆结构，同时后期维护调整时，只需松开对应螺钉就能调整车把角度或拆装更换零件，维护操作十分便捷。针对骑行过程中可能遇到的泥水、扬尘侵蚀问题，结构上没有设置容易积污的狭小凹槽，日常清洁维护时只需擦拭外表面即可，不会出现污物卡入缝隙导致锁紧失效的问题，抱箍的边角位置全部做了圆角过渡处理，既避免安装调整时尖锐边角划伤操作人员，也减少了应力集中点，提升零件的抗疲劳寿命。
