自行车鞍座快拆式固定夹环结构设计

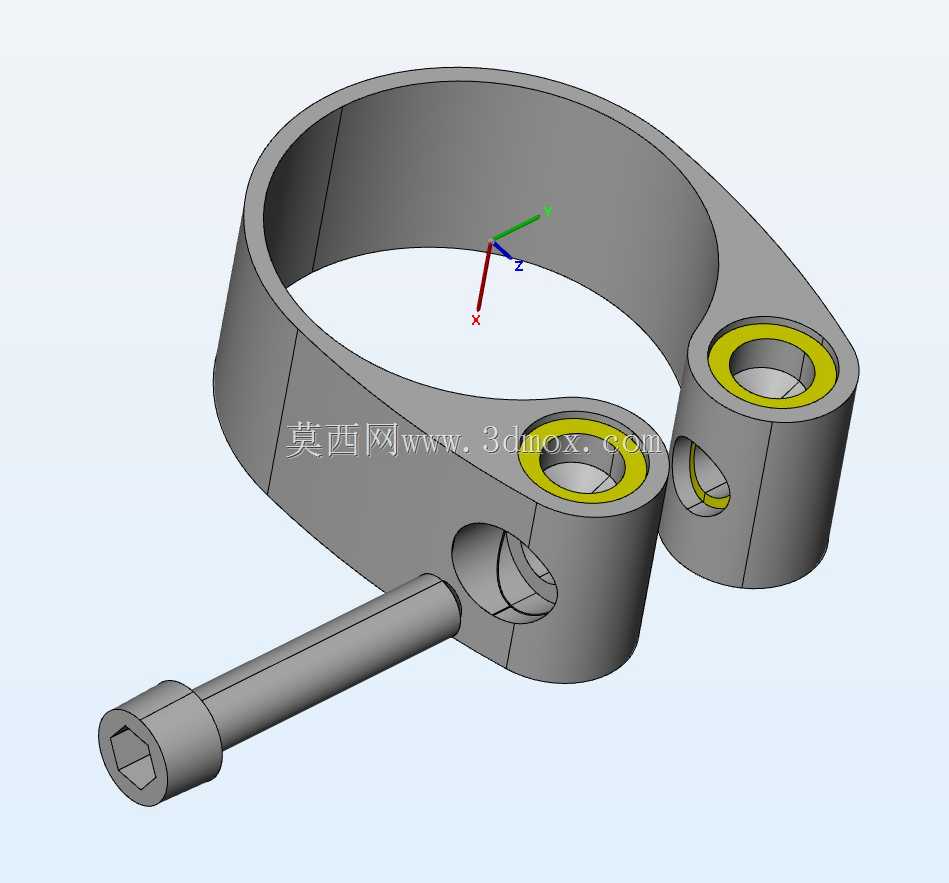

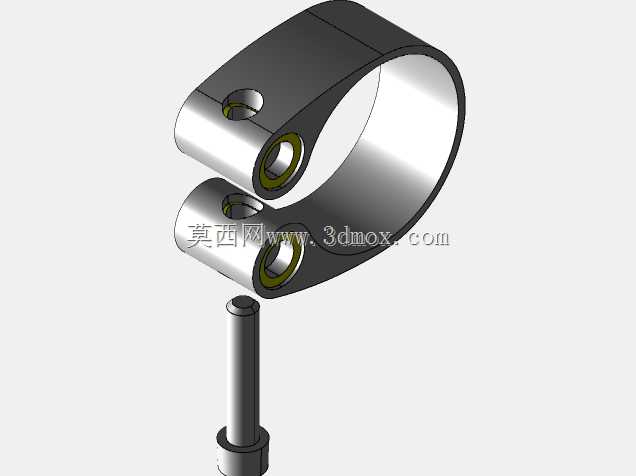

日常通勤、山地越野类自行车的鞍座高度调节是高频使用场景，传统螺栓锁紧的鞍座固定结构需要借助额外扳手工具才能完成松紧调节，不仅调整效率低，户外骑行途中若出现鞍座松动也很难快速处置，快拆式鞍座固定环正是针对这一使用痛点开发的连接锁紧部件。该部件主要承担鞍座立管与车架座管的连接锁紧功能，通过环抱式夹紧结构实现两者的径向固定，避免骑行过程中鞍座出现下滑、偏转等问题，保障骑行姿态的稳定性与安全性。从结构设计层面来看，主体采用开口式环形抱夹结构，环形内壁的直径公差需要与对应规格的座管外径做精密匹配，单边间隙控制在0.1mm以内，既保证安装时可以顺利套入座管，又能在锁紧时提供足够的接触摩擦力，避免出现锁不紧的打滑问题。抱夹开口的两侧延伸出带同轴安装孔的凸耳结构，两个凸耳的安装孔保持严格同轴度，孔内嵌入的衬套结构可以降低锁紧螺栓反复松紧带来的凸耳磨损，延长部件的整体使用寿命，同时衬套的存在也能让锁紧力更均匀地分布在凸耳接触面上，避免局部应力集中导致凸耳开裂。配套的内六角快拆螺栓穿过两侧凸耳的安装孔，螺栓杆部的长度经过精准核算，在完全松开状态下抱夹的开口扩张量刚好满足鞍座立管顺利插拔调整高度的需求，不会出现螺栓脱出或者开口扩张量不足无法调整的问题；拧紧状态下螺栓的预紧力通过凸耳传递到环形抱夹本体，让环形内壁均匀收缩抱紧座管，提供足够的锁紧力矩。设计过程中需要重点校核抱夹本体的壁厚，壁厚过薄会导致锁紧时环形结构发生塑性变形，多次调整后出现锁紧失效，壁厚过厚则会增加不必要的重量，不符合自行车轻量化的设计趋势，同时凸耳与环形本体的衔接位置做了圆弧过渡处理，避免应力集中导致的断裂风险，这一位置是骑行过程中交变载荷的主要承载区域，圆弧过渡可以大幅降低应力集中系数，提升部件的疲劳强度。安装边界方面，该固定环的环形内径适配常规规格的自行车座管，整体外轮廓尺寸经过优化，安装后不会与车架的其他部件产生运动干涉，凸耳的位置避开了鞍座底部的支撑筋条，锁紧操作时不会被周边结构遮挡，无论是使用内六角扳手还是搭配快拆手柄，都能顺利完成锁紧操作。抱夹的环形宽度经过合理设计，足够的轴向接触宽度可以提升抱紧时的摩擦力，降低相同锁紧力矩下的接触面压强，避免刮伤座管的表面涂层，同时也不会因为宽度过大占用过多的座管安装空间，影响鞍座高度的调节行程。
