轻量化铝合金赛车制动踏板结构设计

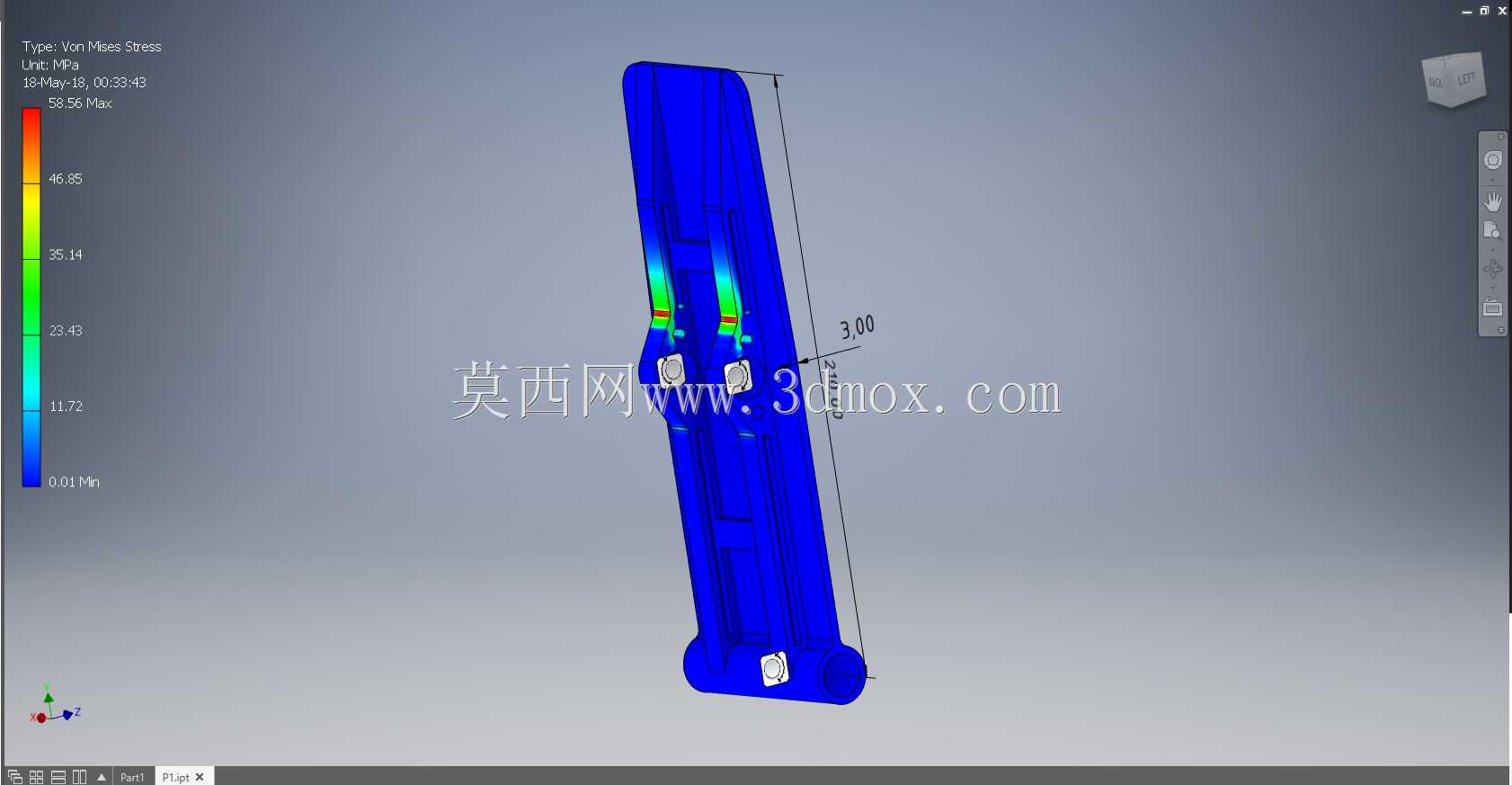

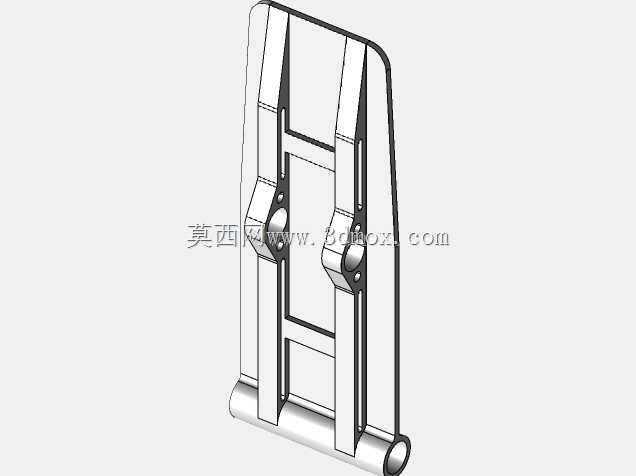

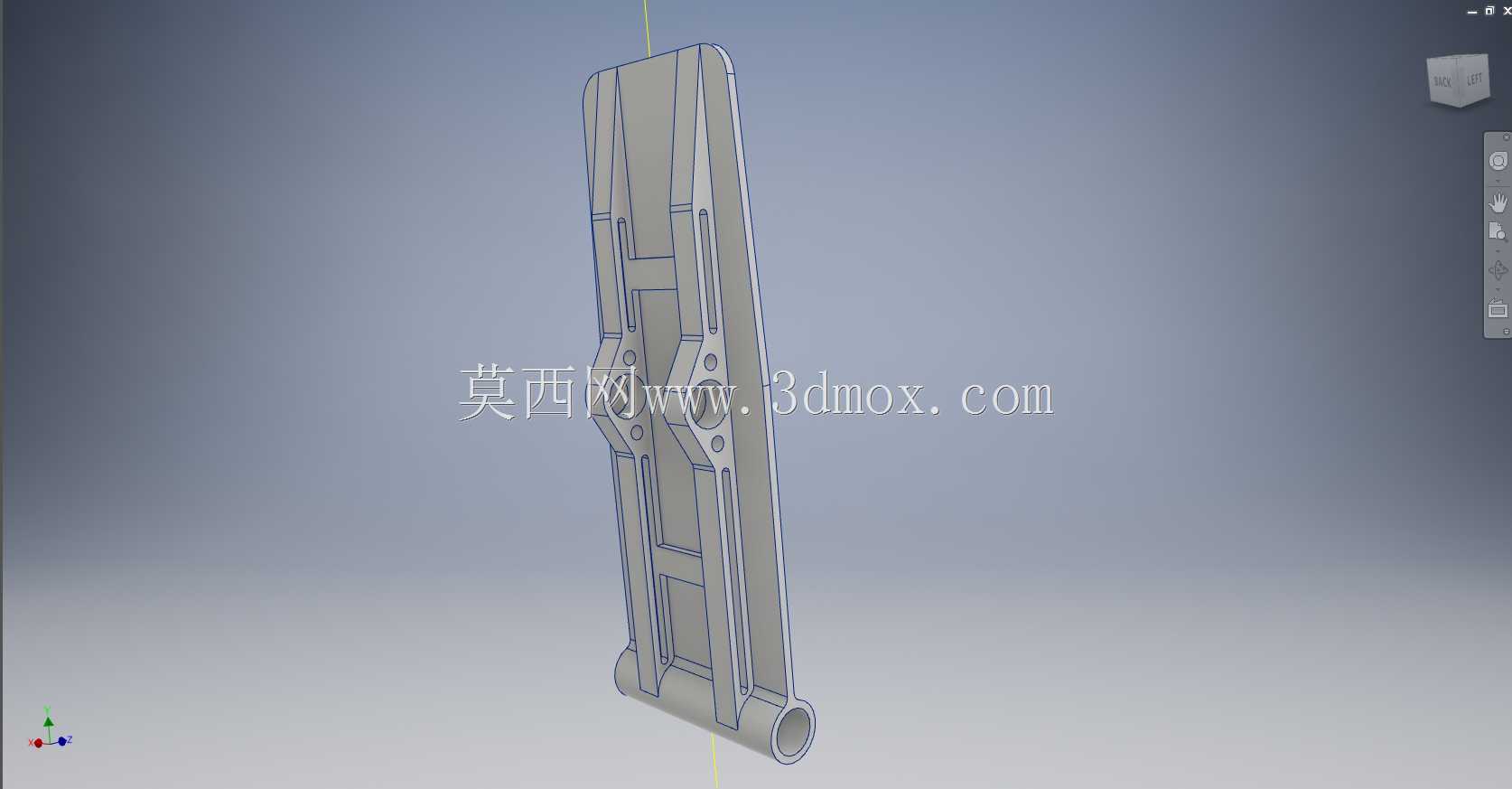

赛车踏板作为赛车驾驶舱内人机交互的核心操控部件，直接决定车手对制动系统的操控精度与力反馈感知，在场地赛、拉力赛等各类竞速场景中，踏板的结构刚度、重量表现与安装适配性，会直接影响车辆的操控响应速度与车手的长时间驾驶疲劳度。这款踏板采用6061铝合金作为基材，该材料在具备中等强度的同时拥有优异的切削加工性能与抗腐蚀表现，经过1000N额定载荷的力学验证，可覆盖绝大多数民用改装赛车与入门级专业赛车的制动踏板受力需求，避免极限工况下出现结构塑性变形导致的操控失效。从结构设计逻辑来看，整体采用长条形主体承力框架，中部通过多道纵横交错的加强筋布局，在不额外增加壁厚的前提下提升截面惯性矩，兼顾轻量化目标与刚度要求，踏板表面预留的防滑结构安装位可适配不同规格的防滑贴片，适配不同驾驶习惯的车手穿戴赛车鞋时的踩踏摩擦力需求。安装端采用轴套式铰接结构，可直接匹配多数赛车通用的踏板支架安装轴径，安装边界预留了足够的调节空间，可根据不同车型的驾驶舱布局调整踏板的初始角度与踩踏行程，适配不同身高、腿长的车手坐姿调整需求。踏板主体的镂空设计并非单纯为了视觉效果，每一处镂空位置都经过受力路径的优化，避开了踩踏力传递的主应力轨迹，在去除非必要材料的同时不会削弱结构的整体承力能力，相比同尺寸的钢制踏板可减重40%以上，有效降低赛车的非簧载关联质量，提升制动系统的响应速度。在实际装车应用中，这类铝合金踏板可适配液压制动系统的主缸推杆连接位，铰接位置的衬套安装位可选用自润滑铜套或者聚合物衬套，降低长期踩踏过程中的铰接磨损，保证踏板力传递的线性度，避免出现踩踏虚位。设计过程中充分考虑了加工工艺性，所有结构转角都预留了合理的圆角，既可以降低铣削加工时的应力集中风险，也能减少热处理过程中的变形概率，适合小批量定制加工或者批量改装市场的生产需求，踏板的踩踏面弧度经过人机工程优化，贴合车手脚掌自然踩踏的角度，长时间高强度操作时可降低脚踝部位的疲劳感，在连续多圈的竞速驾驶中保持稳定的操控输出。
