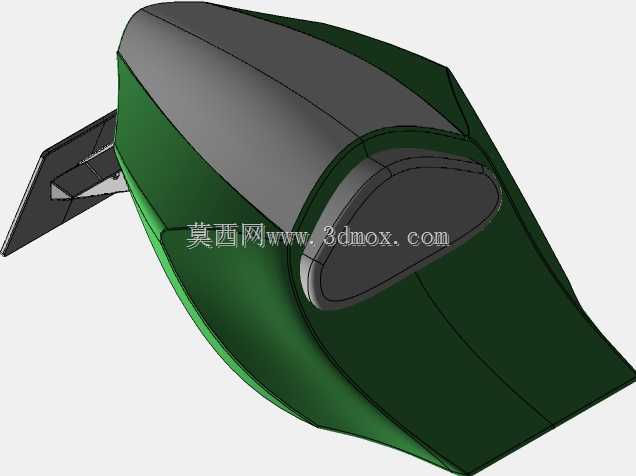

超裸摩托车尾部曲面整流罩结构设计

这款尾部整流罩主要适配运动取向的裸露式街车，在日常道路骑行、赛道日练习场景下都能发挥实际作用，核心用途是梳理摩托车尾部的紊乱气流，降低高速行驶时车尾产生的涡流拖拽阻力，同时也能遮挡尾部线束、尾灯安装座等内部结构，优化整车尾部的视觉整体性。从功能特性来看，该部件采用流线型曲面过渡设计，上表面贴合骑行时的气流走向，从坐垫末端向后逐渐收窄下压，两侧曲面向内收拢形成楔形收尾，能让流经骑手背部的气流顺着罩体平滑导出，减少车尾乱流对车辆高速稳定性的干扰，同时也能在雨天行驶时阻挡后轮带起的泥水飞溅到后座乘员背部。设计过程中优先考虑了曲面的连续性要求，所有可见面都达到G2连续标准，避免出现曲面棱线造成的气流分离，同时兼顾了安装边界的适配性：罩体前端预留了与后坐垫底板贴合的安装翻边，翻边上设置了对应原车安装孔位的定位凸台，不需要额外改装原车尾部支架就能直接对位安装，两侧曲面的弧度避开了后减震运动行程、后轮转向的最大摆动边界，不会在车辆满载压缩减震、大倾角过弯时与车轮、后摇臂发生运动干涉。外形尺寸方面，整体长度控制在从坐垫末端向后延伸380mm范围内，最大宽度不超过尾部两侧扶手的安装间距，最薄处的壁厚设计为2.8mm，既满足ABS注塑成型的工艺要求，也能控制部件自身重量，不会给车尾增加过多额外负载。罩体上部预留了尾灯的安装沉台，沉台边缘做了密封胶条的安装槽位，能避免雨水渗入尾灯接线区域，下部的曲面弧度贴合后轮上沿的运动轨迹，两者之间预留了15mm的安全间隙，即使轮胎在满胎压、载双人的情况下也不会剐蹭到罩体内壁。建模过程中通过曲率梳反复调整曲面的拐点位置，让整个罩体的光影走向流畅自然，没有出现局部曲面凹陷、凸起的问题，同时在安装点位处做了局部加厚处理，增加安装柱的结构强度，避免长期骑行震动导致安装位开裂。
