钢结构无动力下坡卡丁车架结构设计

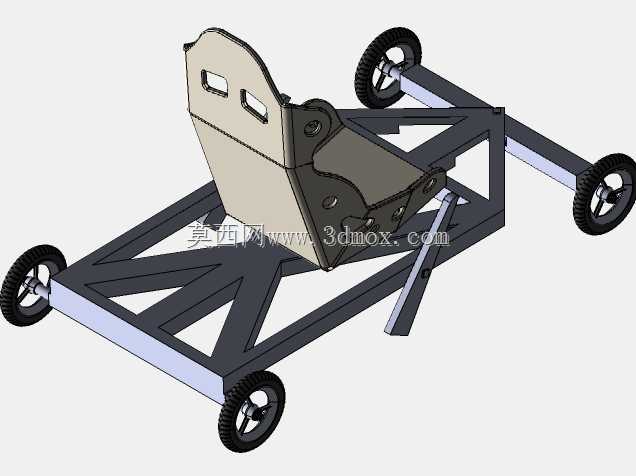

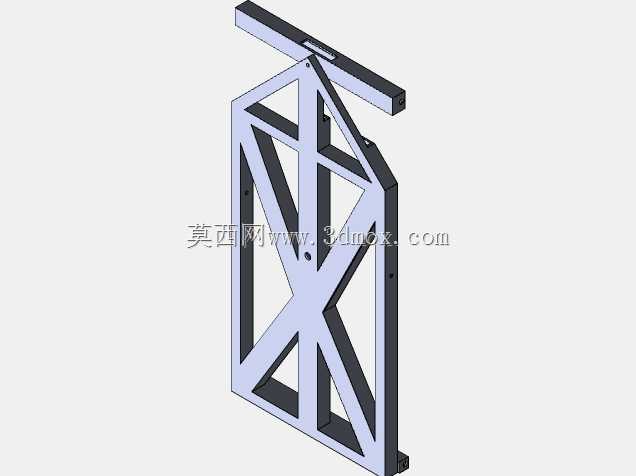

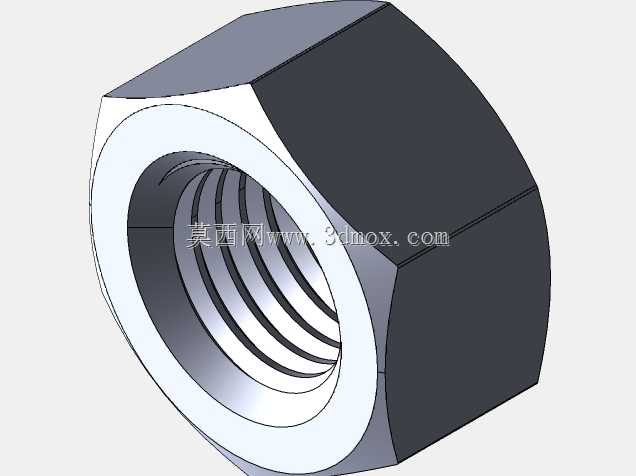

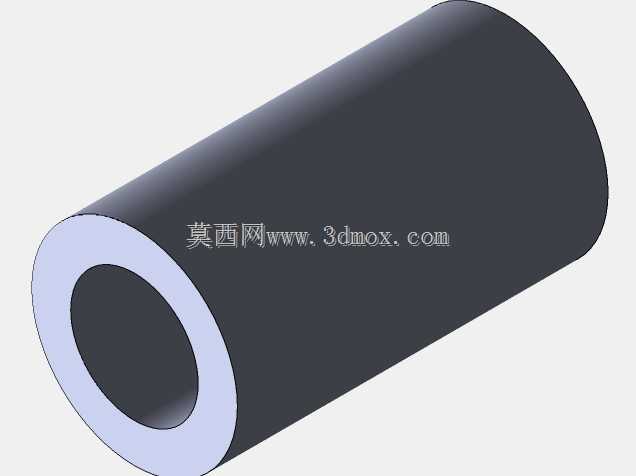

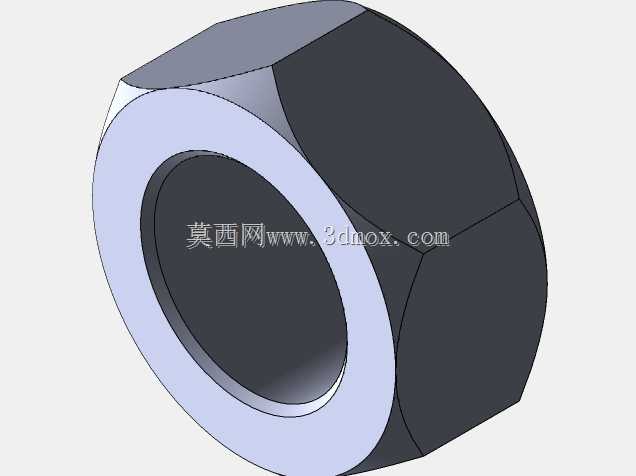

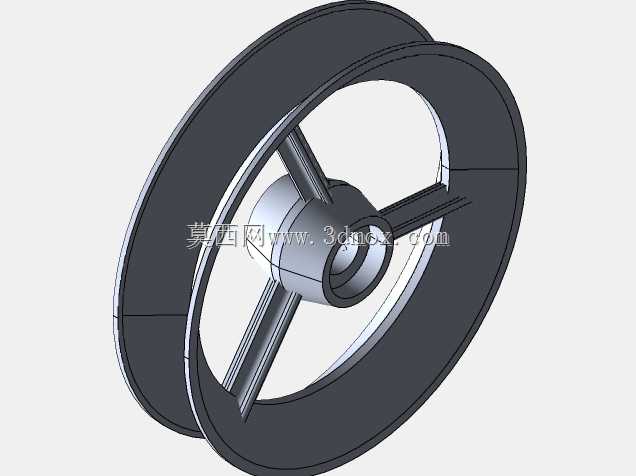

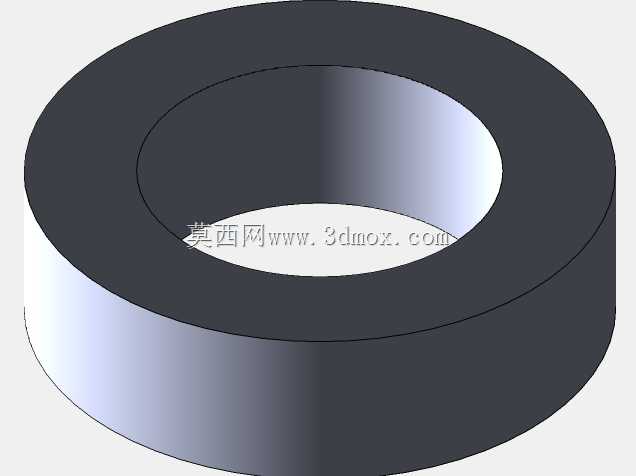

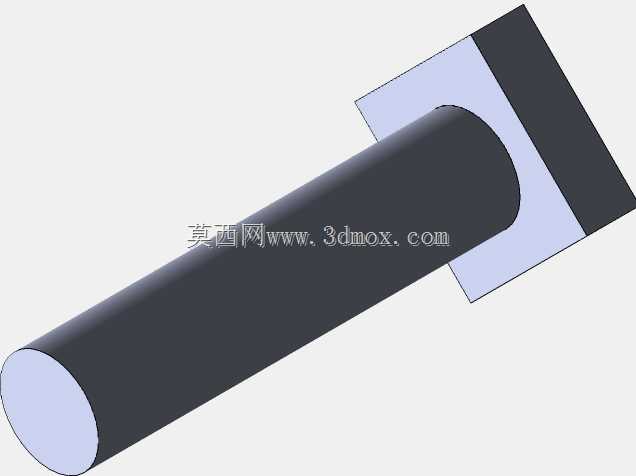

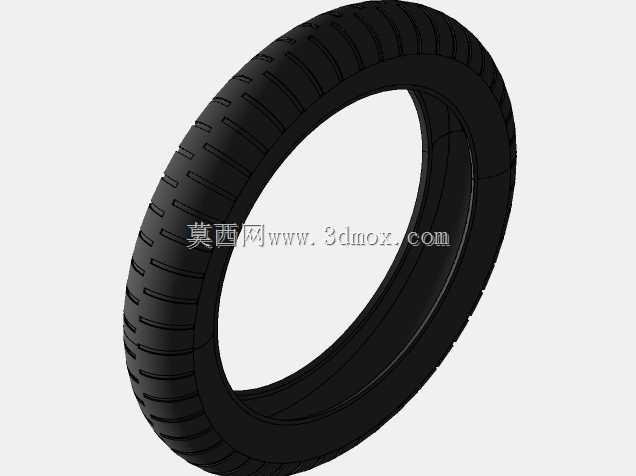

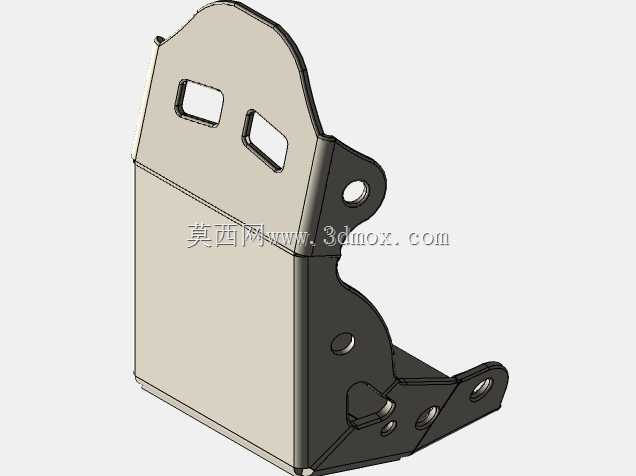

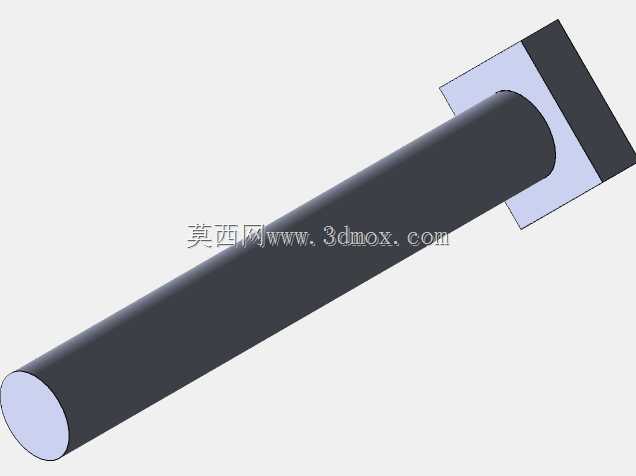

该无动力下坡车采用全钢管桁架式车架结构，核心应用场景集中在户外缓坡休闲滑行、校园工程实践教学、青少年科创赛事制作三大方向，完全依靠重力势能提供行进动力，无额外动力单元配置，整体结构兼顾轻量化与抗冲击性能，可适配不同体重驾乘人员的载荷需求。车架主体采用矩形钢管拼接焊接成型，主承重梁沿车身纵向贯通布置，横向设置多道加强横梁，底部交叉布置斜向支撑筋，形成稳定的三角形受力结构，可抵消滑行过程中路面颠簸带来的扭转应力，避免车架出现塑性变形。驾乘座椅采用半包式承托结构，通过螺栓固定在车架中部的安装点位上，座椅靠背预留两处镂空减重槽，座面与靠背的弯折角度贴合人体坐姿曲线，可在滑行过程中为驾乘人员提供足够的侧向支撑，降低过弯时的侧倾风险。行走系统采用四轮等距布置方案，前轮通过转向摆臂与车架前端连接，预留足够的转向转动间隙，转向拉杆的安装点位经过反复校核，可实现小半径转向操作，后轮直接固定在车架后段的轮轴安装座上，轮轴与车架连接处设置衬套，减少滑行过程中的转动摩擦阻力。车架前端设置有脚踏支撑位，驾乘人员可将双脚放置在该区域稳定身体，同时在车身侧部预留制动杆安装位，可通过脚踩或手扳的方式实现摩擦制动，控制滑行速度。从安装边界来看，整车轴距控制在适配单人驾乘的合理范围，轮距宽度可保证侧倾稳定性，车架整体外廓无突出尖锐结构，所有钢管端部均做钝化处理，避免磕碰划伤。设计过程中优先考虑结构的易加工性，所有钢管切割角度均为常规焊接角度，无需复杂的五轴加工设备即可完成制作，零部件通用性强，轮组、紧固件均可采用标准市售配件，降低整体制作成本。车架的受力点经过载荷分布优化，驾乘人员的重量可均匀分散到前后轮轴位置，避免局部应力集中导致的焊缝开裂问题，整体结构可直接作为无动力滑行小车的制作参考，也可根据实际使用需求调整钢管规格、轮组尺寸，适配不同坡度、不同载重的使用场景。
