双面密封深沟球6001轴承结构设计

日常做非标设备或者民用代步工具的转动结构选型时，这类双面带密封的深沟球轴承是绕不开的基础部件，这次完成的6001规格轴承结构，首先要兼顾民用场景的低维护需求，两侧的接触式密封胶盖直接把内部的滚动体、保持架和润滑脂完全封在轴承腔内部，不管是户外骑行遇到的泥水飞溅，还是车间里的浮尘碎屑，都没法侵入滚道造成磨粒磨损，这一点在自行车花鼓这类长期暴露在户外的安装场景里尤为重要，能大幅拉长保养周期，不用频繁拆洗换油。

从结构设计逻辑来说，首先要卡准标准安装边界，内圈内径、外圈外径、装配宽度都严格遵循通用件的互换性要求，不用额外修改安装位就能直接替换同规格的常规轴承，内圈和外圈的滚道曲率经过反复校核，和钢球的接触角控制在深沟球轴承的合理区间，既能承受稳定的径向载荷，也能兼顾少量的轴向窜动载荷，适配自行车轮组转动时的复合受力情况，不会因为路面颠簸带来的侧向力出现卡滞。

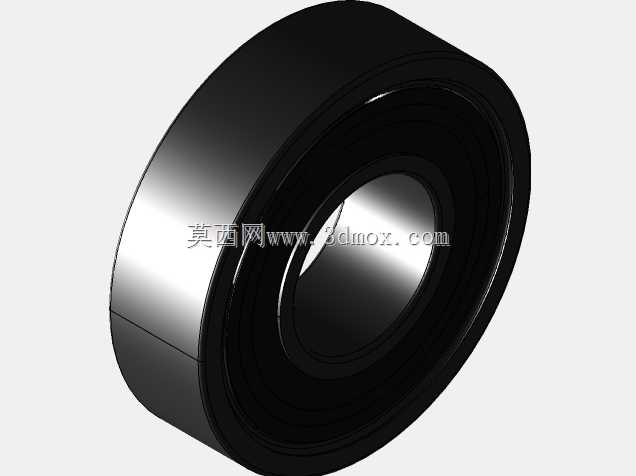

建模过程中特意还原了密封盖的卡合结构，外圈内侧的密封槽尺寸和胶盖的唇边过盈量做了细节还原，既保证密封时的贴合度，又不会因为过盈量太大造成内圈转动时的额外摩擦阻力，避免不必要的动力损耗。保持架采用浪形冲压结构，均匀分隔每一颗滚动体，防止钢球在转动过程中互相碰撞摩擦，保证转动过程的顺滑度，同时控制整体重量，不会给转动部件增加多余的负载。

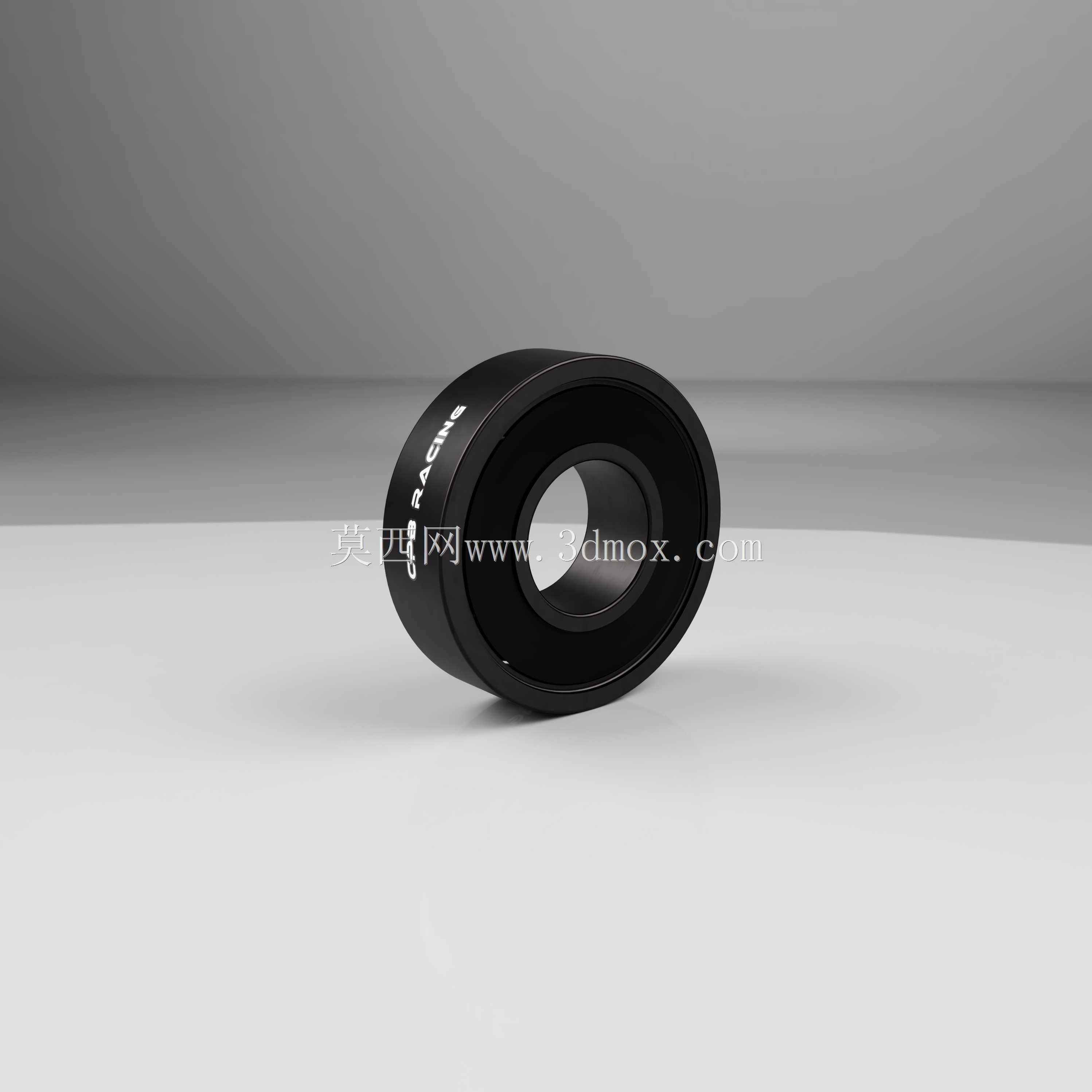

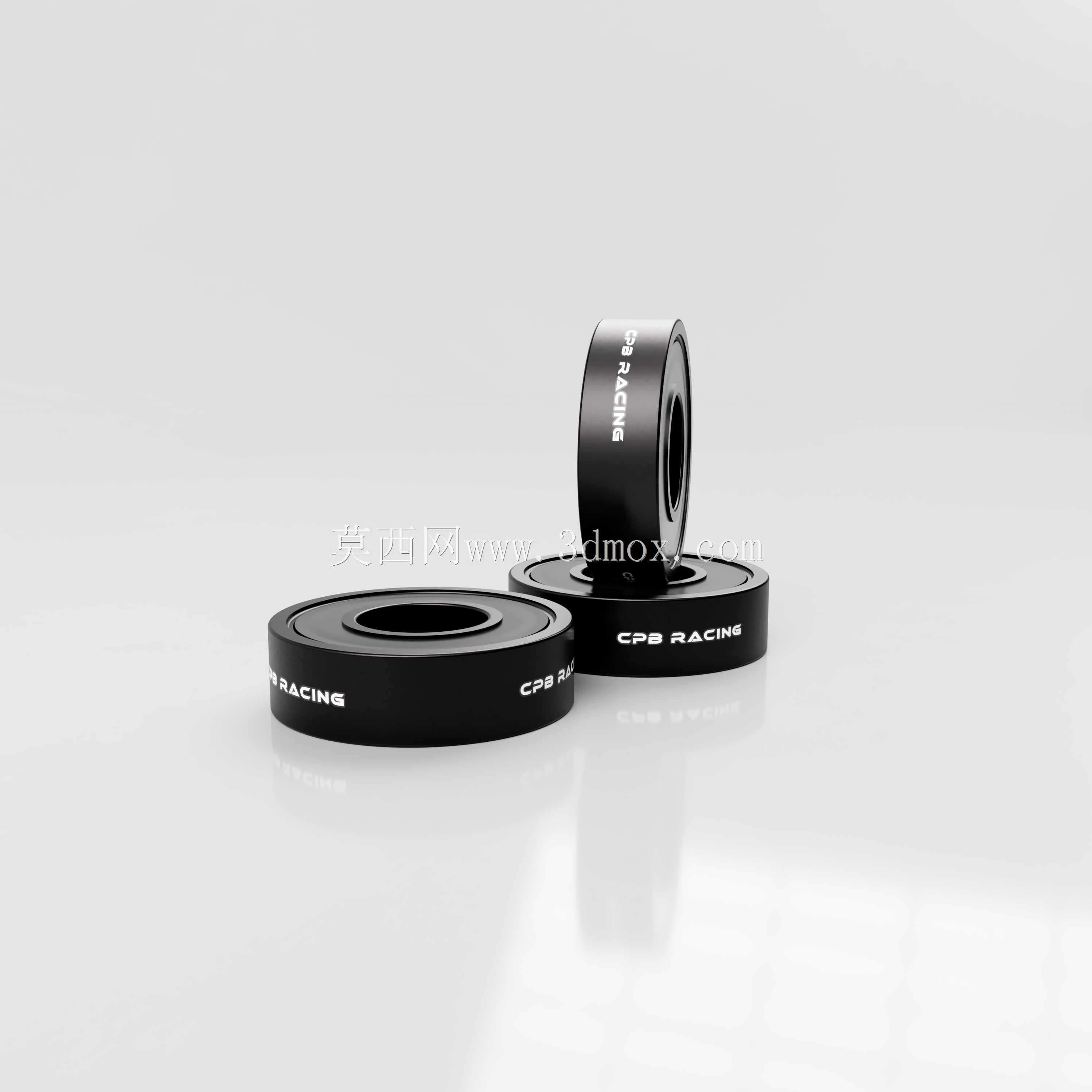

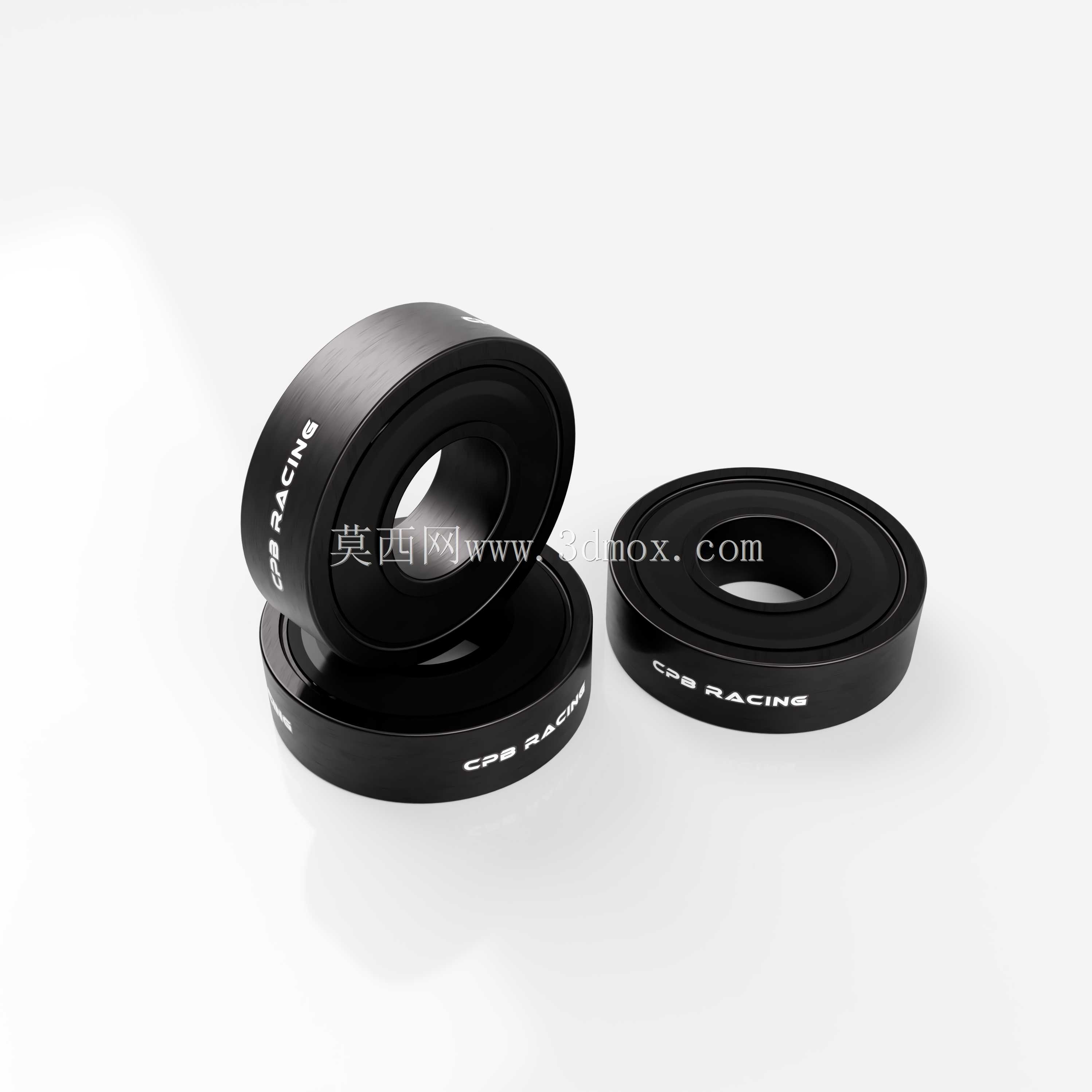

实际应用里，这类轴承除了用在自行车前后轮的花鼓位置，也能适配小型输送机的从动辊、家用小电器的转动支撑、轻型工装的铰接转动位，只要是转速中等、载荷不大、对防尘防水有基础要求的转动场景，都能匹配使用。建模时把内外圈的倒角尺寸也做了精准还原，安装时能顺利压入轴承座或者穿入轴径，不会因为锐边刮伤安装配合面，破坏装配精度。另外密封盖的黑色外观做了质感还原，和金属滚道的亮面形成区分，方便装配时快速识别密封面朝向，避免装反导致密封失效。

从受力传导的角度看，径向载荷通过内圈传递到钢球，再均匀分散到外圈最后传导到安装基座，整个传力路径没有应力集中的薄弱点，长期交变载荷下也不容易出现滚道点蚀的问题，润滑脂被密封在腔体内持续对滚道和钢球进行润滑，转动过程的噪音控制也更好，适合民用场景对低噪音的使用需求。
