户外应急用扁平式无核高频口哨结构设计

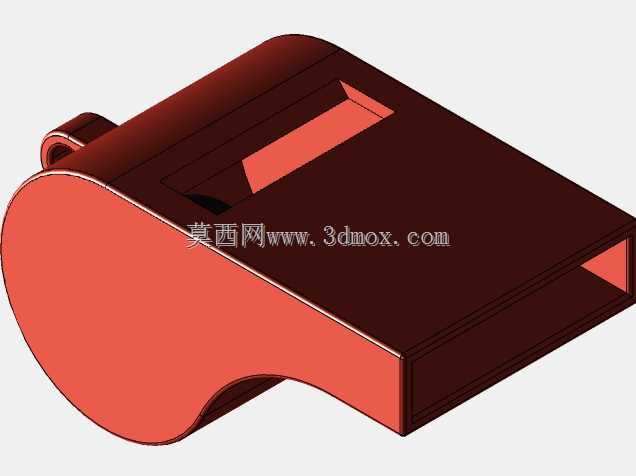

这款扁平结构的高频口哨，核心应用场景覆盖户外探险应急联络、厂区作业安全警示、校园体育活动发令、公共场域突发疏散提示等多个领域，区别于传统有核口哨的结构设计，无内置滚珠的腔体结构能避免异物卡滞、低温冻堵的问题，在高海拔、高湿度、低温严寒等复杂环境下仍能保持稳定的发声性能。从功能特性来看，该口哨的发声原理依托气流切割共振设计，当气流从吹口进入后，会沿着预设的导流斜面进入共振腔体，通过腔体内部的棱角结构切割气流产生高频振动，发出的声音频率集中在2800-3200Hz区间，这个频段的声音在空气传播过程中衰减小、穿透性强，在开阔无遮挡环境下有效传播距离可达1200米以上，即便在暴雨、大风等恶劣气象条件下，有效传播距离也能维持在300米以上，足够满足常规应急场景下的信号传递需求。设计过程中优先考虑了便携性与握持手感，整体采用圆弧过渡的扁平造型，边缘全部做R1.2的圆角处理，避免尖锐棱角划伤使用者，整体厚度控制在18mm，长度62mm，宽度35mm，单手握持时能完全贴合掌心弧度，长时间握持也不会产生硌手的不适感。顶部一体化设计的挂耳结构，内径6mm，可搭配标准规格的挂绳、快挂扣使用，既可以挂在胸前的织带上，也能固定在背包外侧、救生衣肩带位置，不会在运动过程中产生晃荡异响。腔体的分型面设置在产品厚度方向的中心位置，上下壳体采用超声波焊接工艺实现密封连接，焊接筋的宽度设计为0.8mm，焊接溢料槽深度0.3mm，既可以保证焊接后的连接强度，能承受1.5米高度自由落体到水泥地面的冲击不出现开裂、漏气问题，也能避免焊接溢料外露影响外观质感。吹口位置的弧度贴合人体唇部曲线，接触边缘做了哑光磨砂处理，冬季低温环境下使用时不会粘黏唇部，长时间含吹也不会产生明显的异物感。共振腔体的内部没有多余的加强筋结构，所有内壁面的脱模斜度设置为1.5度，既可以满足注塑生产的脱模要求，也能避免内部结构干扰气流走向，保证发声频率的稳定性。安装使用层面，该口哨不需要额外的辅助固定结构，依靠配套挂绳即可实现随身佩戴，整体重量仅12g，佩戴时不会产生明显的坠重感，日常携带几乎无负担。腔体的密封等级达到IP65级别，雨天使用或者短时间浸入水中后，只需要将吹口朝下甩动数次即可排出内部积水，不会因为存水导致发声失真、音量下降的问题。针对批量生产的工艺适配，该结构的壁厚均匀控制在2mm，没有出现壁厚突变的位置，能有效避免注塑过程中产生缩痕、气泡等外观缺陷，进胶点设置在挂耳的侧面位置，进胶痕迹隐蔽，后续不需要额外的剪胶、打磨工序，能有效提升批量生产的效率，降低生产过程中的不良率。
