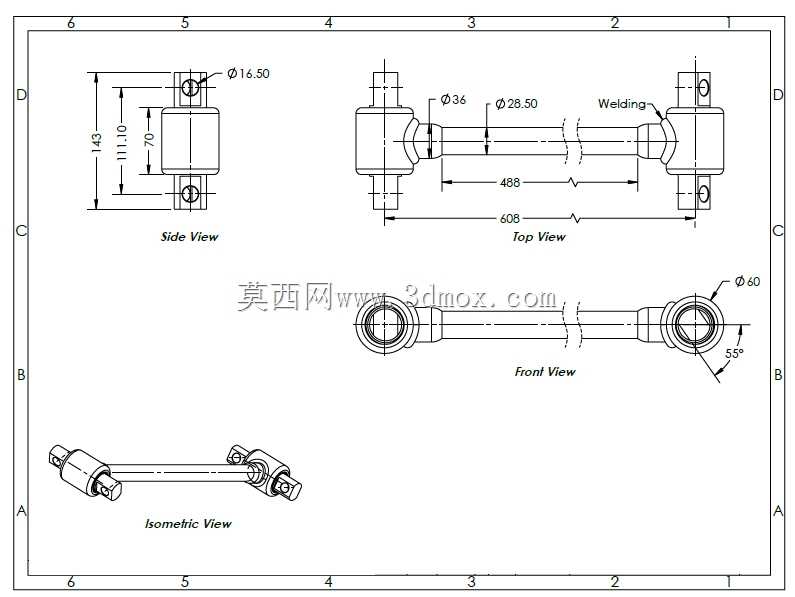

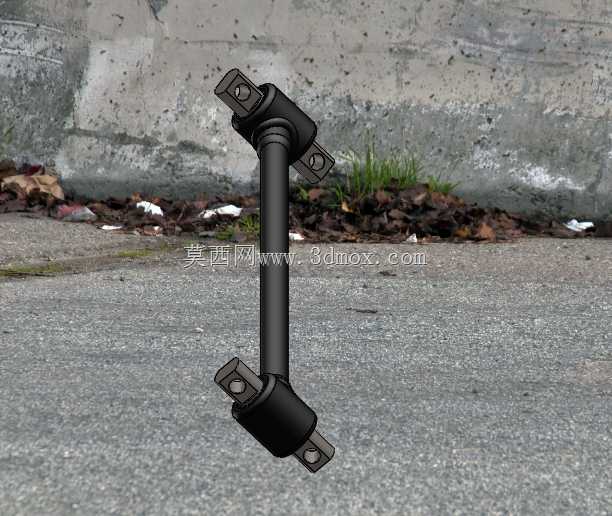

在重型商用车、工程作业车辆的底盘悬架系统中,扭力杆是承担载荷传递、扭转缓冲的核心受力构件,本次设计的608mm规格扭力杆,适配多类重型车辆的悬架改装与原厂配套需求,可兼容新型扭矩杆衬套、AMW金属杆衬套、塔塔扭矩杆衬套以及Prima扭矩杆衬套等多类衬套规格,覆盖不同工况下的衬套匹配要求。从实际装车场景来看,这类扭力杆主要布置在车架与车桥的连接点位,工作过程中通过杆身的弹性扭转变形,吸收路面传递的冲击载荷,同时限制车桥的相对位移,避免悬架系统出现过大的纵向窜动,在非铺装路面作业的矿用自卸车、长途干线运输的重型牵引车上,这类构件的抗疲劳性能直接决定了底盘系统的维保周期与行驶稳定性。设计阶段首先明确了安装边界尺寸,杆身有效工作长度设定为608mm,两端连接头采用对称式叉耳结构,每个连接耳预留标准螺栓安装孔,孔位公差按照商用车底盘件的通用配合要求设定,保证安装时可直接适配原车的连接支架,不需要额外做支架改孔处理。杆身主体采用实心圆钢截面设计,截面直径经过扭转刚度校核,匹配重型车辆单桥13吨级的额定载荷要求,在最大扭转角达到15度时,杆身的剪切应力仍处于材料的许用应力范围内,避免长期交变载荷下出现杆身断裂失效。两端连接头与杆身的连接位置采用过盈配合加环焊的工艺结构,焊接位置做圆弧过渡处理,减少应力集中点,这一设计细节主要是针对工地、矿区等恶劣作业场景,车辆频繁经过颠簸路面时,连接位置会承受持续的交变冲击,圆弧过渡可有效分散应力,降低焊缝开裂的概率。衬套安装位的尺寸设计充分考虑了多类衬套的压装要求,安装位的表面粗糙度控制在合理区间,既保证衬套压装后不会出现松旷,也避免压装过程中划伤衬套外圆表面,影响衬套的使用寿命。不同于普通乘用车辆的扭力杆结构,重型车辆用扭力杆的两端连接头做了加厚处理,连接耳的厚度比常规轻卡车型所用构件厚40%,可承受更大的纵向冲击力,在车辆紧急制动、急加速工况下,连接耳位置不会因为瞬时载荷过大出现变形。从建模细节来看,所有倒角、圆角都按照实际加工工艺要求还原,没有出现工艺无法实现的尖锐棱角,杆身的直线度公差控制在1mm/m范围内,保证装车后不会出现别劲、卡滞的问题,两端连接头的孔位同轴度也做了对应公差约束,避免螺栓安装时出现强行穿入的情况,减少螺栓的附加剪切应力。
