带镂空筒体的钓鱼收线卷筒结构设计

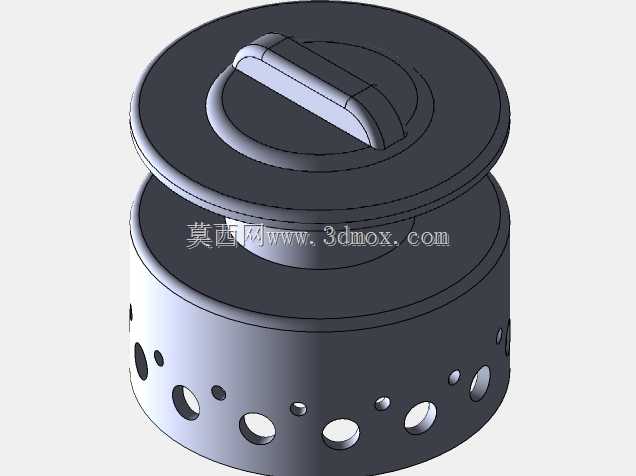

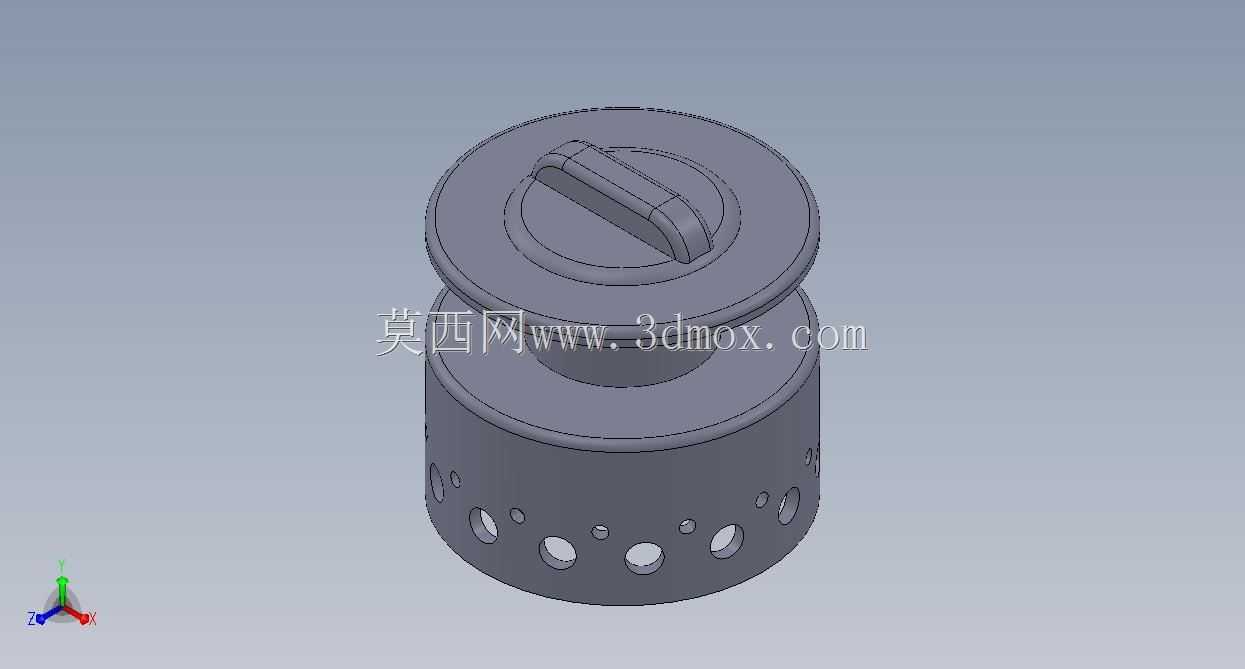

该卷筒主要应用于休闲垂钓场景下的渔线收放作业，适配近海船钓、岸钓等多种垂钓环境，作为渔轮的核心收线承载部件，承担渔线规整收纳、出线阻尼控制、收线传动衔接的核心功能。设计阶段首先考虑垂钓场景下的实际受力工况，收线时筒体需要承受渔线绷紧带来的周向挤压力，同时顶部的拨扭结构需要配合渔轮的离合机构，实现出线、锁止状态的快速切换，因此整体采用同轴回转体结构，保证转动过程中的动平衡性能，避免高速收线时出现偏心晃动。筒体下部采用周向均匀排布的镂空孔设计，一方面可以有效降低部件整体自重，减少垂钓过程中手持操作的负重感，另一方面在近海垂钓接触海水后，镂空结构可以快速排净筒体积存的海水，降低盐分残留对部件的腐蚀速率，同时镂空排布经过受力校核，孔位避开筒体周向的主要受力路径，不会削弱筒体的结构强度，即使承受大个体鱼类拖拽产生的较大拉力，也不会出现筒体变形开裂的问题。顶部的凸台拨扭采用圆弧过渡结构，与上部挡线盘一体成型，既可以减少转动过程中与渔线的摩擦剐蹭，避免渔线磨损断线，也能保证拨扭与离合机构配合时的传动可靠性，不会出现受力滑脱的问题。上下两端的挡线盘直径大于筒体直径，形成的限位边界可以保证渔线在收卷过程中始终规整排布在筒体外壁，不会出现渔线从侧边脱出卡入机构缝隙的问题。安装边界上，筒体中心预留的同轴安装孔适配常规渔轮的主轴尺寸，孔位的公差设计满足快拆装配需求，不需要额外加工即可直接替换同规格的渔轮卷筒，筒体的整体轴向尺寸控制在常规纺车轮、鼓轮的安装腔空间范围内，不会出现装配干涉问题。筒体外壁的粗糙度设计兼顾了渔线附着摩擦力与出线顺滑度，既可以保证收线时渔线不会出现打滑乱线，也能在抛投出线时降低摩擦阻力，提升抛投距离。
