PowerHD1501大扭矩伺服电机结构模型

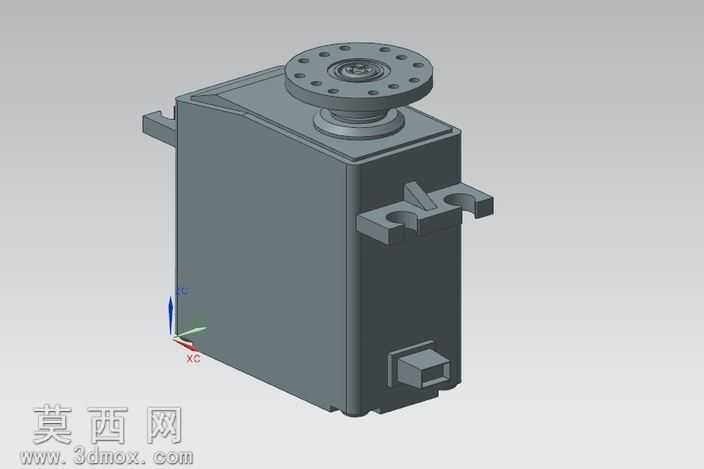

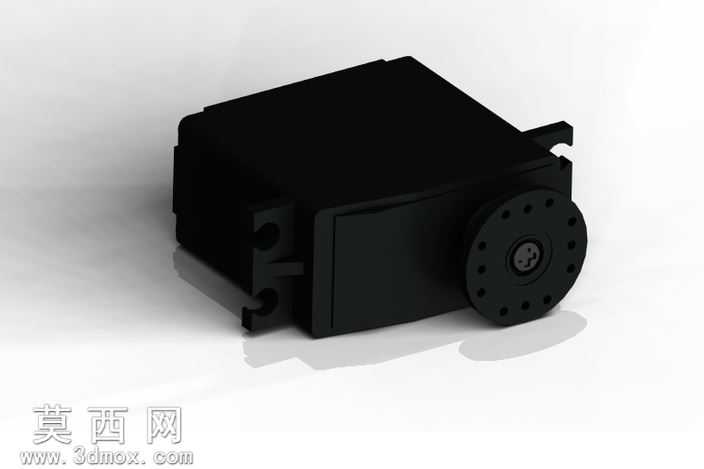

本模型为PowerHD1501型号伺服电机的三维结构建模作品，建模过程以还原实物真实结构比例为核心目标，在NX8.0建模环境中完成全参数化搭建，整体造型严格参照实物测绘尺寸进行比例校准，确保各部件的装配关系与实际产品完全一致。模型整体采用一体化外壳结构设计，主体外壳为方正的长方体造型，边角处做了微小的圆弧过渡处理，既还原了工程塑料外壳的注塑成型特征，也避免了尖锐棱角带来的视觉生硬感；外壳两侧预留有标准的安装固定卡位，卡位处的卡扣结构、安装孔位都做了精细化建模，还原了实物安装时的定位结构特征。输出端的舵盘部分是建模的重点区域，圆形舵盘上均匀分布的多组安装孔位按照实物的孔距、孔径逐一绘制，中心的输出轴卡位结构还原了十字花键的咬合结构，能够清晰展示舵盘与输出轴的传动配合关系，舵盘边缘的倒角、孔位的沉头特征都做了细致还原，保证结构细节的真实度。材质渲染阶段，主体外壳赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟磨砂塑料的漫反射质感，避免过度反光带来的失真效果；输出轴部分赋予金属材质，调整金属的高光强度与反射参数，还原钢制输出轴的金属光泽，同时在金属与塑料衔接的位置做了细微的缝隙处理，还原实物装配的公差特征。建模过程中采用实体建模为主的搭建思路，先绘制主体外壳的基础轮廓，通过拉伸、切除命令完成外壳腔体的构建，再逐步搭建内部输出轴、传动卡位的结构，最后完成外部舵盘、安装卡扣的细节补充，所有特征均保留完整的建模参数，可根据需求调整尺寸比例。模型仅作为结构参考使用，未做内部齿轮组、电路板的详细拆分建模，重点还原外部装配结构与安装接口特征，能够满足机械设计时的选型参考、装配干涉检查、机构运动模拟等使用需求，渲染阶段采用柔和的影棚布光，通过主光、辅光的搭配突出模型的结构轮廓，在模型下方添加柔和的投影效果，提升整体渲染的真实感，让模型的结构层次更加清晰直观。
