高扭矩伺服旋转驱动装置三维设计

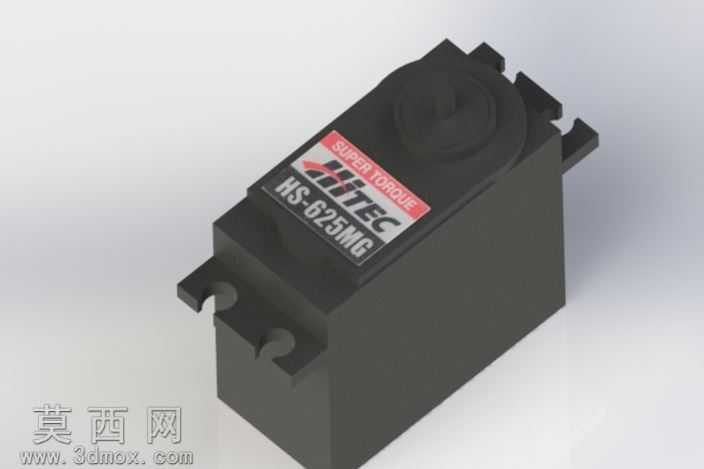

本作品为高扭矩伺服驱动装置的三维建模设计，建模过程以SolidWorks为核心工具，遵循工业级伺服执行元件的设计规范完成全流程构建。建模阶段首先梳理伺服装置的整体结构逻辑，将整体拆分为顶部旋转载台、中部传动衔接段、下部主体壳体、侧部安装固定耳四大核心模块，采用自底向上的建模思路，先完成各独立零件的特征构建，再通过标准配合关系完成总装，确保各部件的装配间隙符合实际生产的公差要求。顶部旋转载台采用圆盘式结构设计，建模时通过拉伸凸台构建载台基体，在载台表面均匀分布多组安装定位孔，中心设置主轴定位通孔，所有孔位均通过圆周阵列特征完成排布，保证孔位的位置度精度，载台边缘做微小倒角处理，还原实际零件的机加工工艺特征。下部主体壳体采用方正的盒式结构，建模时通过抽壳特征构建壳体的内部空腔，壳体外壁做均匀壁厚处理，侧部延伸出两组带安装孔的固定耳，固定耳上的通孔通过异形切除特征完成，适配实际安装时的紧固件穿装需求，壳体与顶部载台的衔接段做过渡曲面处理，避免直角结构带来的应力集中问题。材质与渲染阶段，针对伺服装置的工业应用属性，为整体结构赋予哑光深灰色工程塑料材质，调整材质的粗糙度、反射率参数，还原工业级伺服外壳的磨砂质感，渲染时采用柔和的侧上方打光方案，突出载台表面孔位的轮廓特征与壳体的结构立体感，避免过强反光遮挡结构细节。设计思路上，本模型聚焦伺服装置的外部主体结构呈现，省略内部齿轮、线路等组件，重点还原外部安装接口、载台连接结构的尺寸与形态，可用于展贸场景下的伺服元件外观展示、自动化设备选型的结构参考，建模过程中所有特征均保留完整参数，可根据实际应用需求调整载台直径、壳体尺寸、安装孔位间距等参数，适配不同的安装使用场景，整体模型结构规整，无冗余特征，各部件的配合关系清晰，能够直观呈现高扭矩伺服装置的外部形态与安装结构特点。
