EWC配套ohlins前叉连接固定结构件

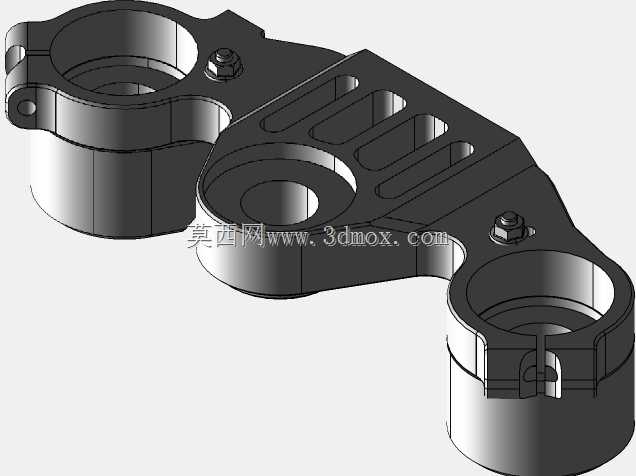

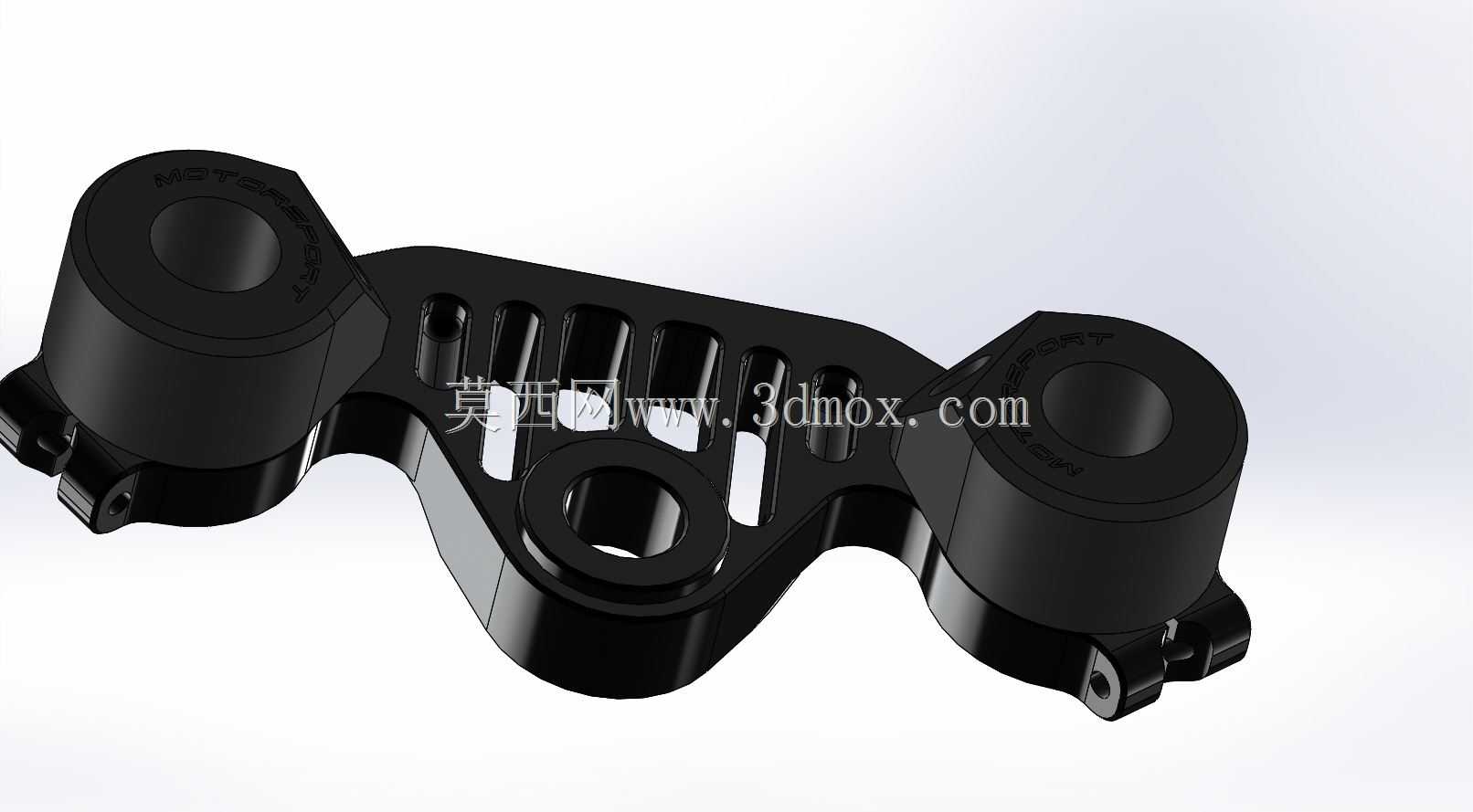

在两轮摩托赛事的改装与量产高性能车型配套领域，前叉连接构件是承担转向受力、连接上下三星联板与减震筒的核心受力部件，这款适配ohlins规格前叉的连接结构件，主要应用于EWC耐力赛赛事改装、高性能街车升级的前叉总成装配场景，日常使用中需要承接路面传递的冲击载荷、转向时的侧向扭力以及制动过程中的纵向剪切力，对结构强度与安装精度有极高要求。从实际功能来看，该构件并非单一的连接固定件，其结构上集成了两组大直径减震筒夹持位，通过开口抱箍结构配合锁紧螺栓实现对ohlins前叉外筒的抱紧固定，抱箍内壁的加工精度直接决定了减震筒安装后的同轴度，若同轴度偏差超过0.02mm，会导致减震筒伸缩卡滞，影响滤震效果甚至出现漏油风险。构件中部采用了镂空式筋位设计，并非单纯为了减重，而是在有限的安装空间内，通过不等厚的加强筋分布，将夹持位受到的载荷均匀分散到整个构件平面，避免应力集中在螺栓孔位处——在耐力赛长时间高负荷工况下，应力集中位置很容易出现金属疲劳裂纹，这种筋位布局是通过多轮受力仿真迭代确定的，既保证了整体刚性，又将构件自重控制在合理区间，降低转向系统的簧下质量，提升转向响应灵敏度。设计过程中首先明确了安装边界：两组减震筒夹持位的中心距严格匹配ohlins对应规格前叉的筒身间距，抱箍的内径尺寸与前叉外筒外径保持H7/h6的间隙配合，既保证装配时能够顺利推入，又能在锁紧后提供足够的抱紧摩擦力，避免制动时前叉出现转动位移。构件上的螺栓安装孔位做了沉台处理，锁紧螺栓采用内六角法兰面螺栓，沉台深度刚好容纳螺栓头部，避免螺栓突出干涉周边的走线、挡泥板安装位。构件侧面预留的小型安装孔位，可用于固定刹车管路支架、车速传感器固定座等附属配件，不需要额外在减震筒上加装卡箍，减少对减震筒外壁的损伤。从外形轮廓来看，构件的边缘全部做了R角过渡处理，没有尖锐的直角结构，一方面是避免应力集中，另一方面也防止装配维护时划伤操作人员，同时减少赛事行驶过程中棱角带来的风阻扰动。在实际选型匹配时，需要注意该构件的安装面到夹持位中心的高度尺寸，要与原车的上联板、下联板安装间距匹配，否则会改变前叉的前倾角度，直接影响车辆的拖曳距参数，进而改变转向手感与高速行驶稳定性。构件的两个夹持位的开口间隙设计为2mm，当锁紧螺栓达到规定扭矩时，开口刚好收合至0.2mm左右的间隙，既保证足够的抱紧力，又不会因为过度夹紧导致减震筒外壁变形，影响内部阻尼结构的正常工作。
