摩托车Brembo T型驱动浮动制动盘结构

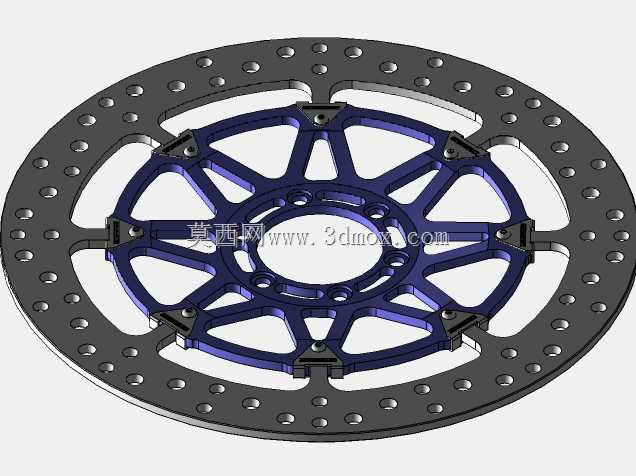

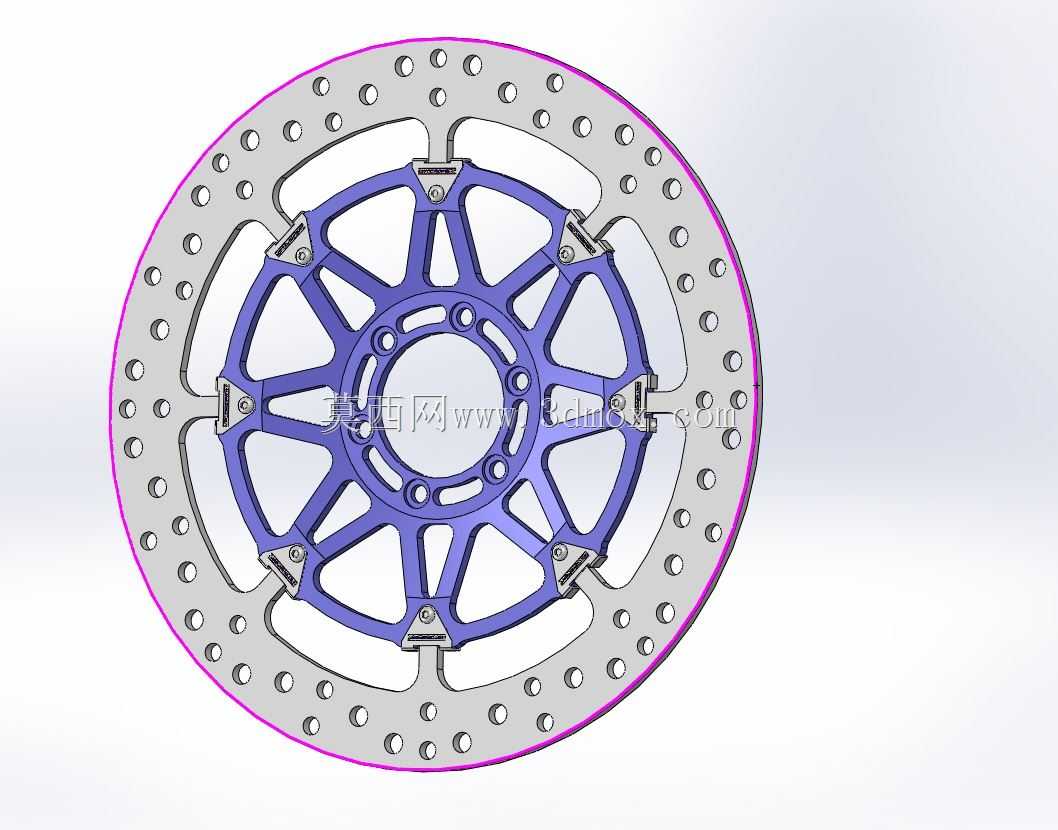

这款浮动式制动盘主要适配大排量高性能摩托车的前轮制动系统，对应匹配Marchesini锻造轮毂与Ohlins前叉的安装接口，多用于赛道级运动摩托、公升级街跑的制动系统升级或原厂配套场景，是轮端制动系统的核心安全部件。从结构设计来看，该制动盘采用分体浮动结构，外盘为制动摩擦工作环，内盘为铝合金材质的安装连接基座，两者通过T型驱动块实现浮动连接，这种结构可以在制动受热产生形变时，允许外摩擦环有微小的径向与周向浮动量，避免热膨胀导致的制动盘翘曲、抖动，同时能抵消轮毂、安装座带来的微小形位公差，保证制动片与摩擦环的全接触面贴合，提升制动线性度与手感一致性。外摩擦环采用圆周均布的通风钻孔设计，这些钻孔一方面可以在制动过程中划破制动片与盘体间的空气膜，提升摩擦贴合效率，另一方面可以加快制动热量的散出，同时排出制动摩擦产生的磨屑，避免磨屑在摩擦面堆积导致制动效能衰减，摩擦环外缘的紫色标识层为高温防护涂层，用于标识摩擦环的磨损极限与高温工作区域，方便日常维护检查。内连接基座采用多辐条镂空设计，在保证安装刚度、满足T型驱动块安装定位强度的前提下，尽可能去除非受力区域的材料，降低轮端的非簧载质量，提升悬挂系统的响应速度与车轮的动平衡表现，辐条的受力走向完全匹配制动时的扭矩传递路径，从安装螺栓孔位到T型驱动块的连接位形成连续的力传递路径，避免应力集中导致的基座开裂。安装边界方面，内基座的中心孔、螺栓孔位完全对应目标轮毂的安装法兰尺寸，六个螺栓安装孔沿圆周均布，孔位的位置度、同轴度公差满足摩托车轮端安装的精度要求，T型驱动块的配合间隙经过匹配设计，既保证浮动量充足，又不会产生过大的旷量导致制动异响。摩擦环的外径、厚度尺寸对应匹配对向多活塞制动卡钳的工作行程，摩擦工作面的平面度、粗糙度满足高性能制动片的摩擦工作要求，在连续高强度制动的工况下，浮动结构可以有效降低热传导到轮毂、轴承的热量，避免轮端轴承因高温失效，同时减少制动盘的热变形量，保证高速重刹时的制动稳定性，不会出现方向盘抖动、制动力忽大忽小的问题。
