自行车踏板轴拆卸专用套筒工具

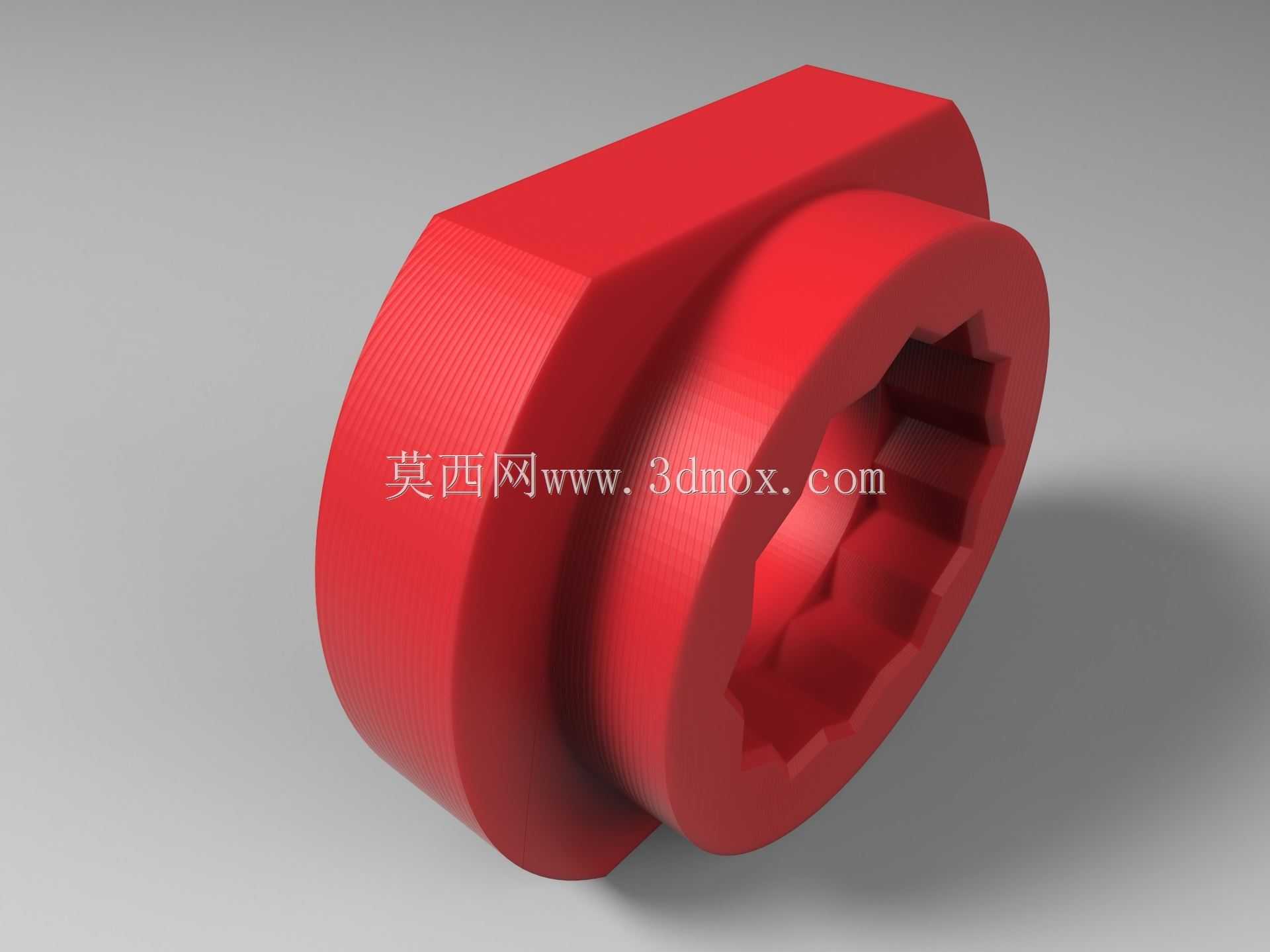

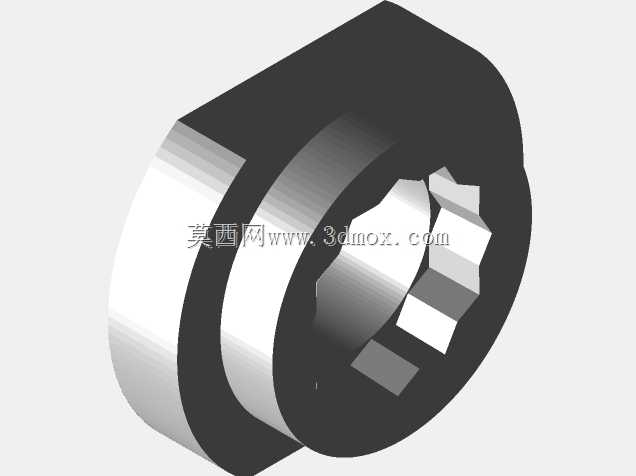

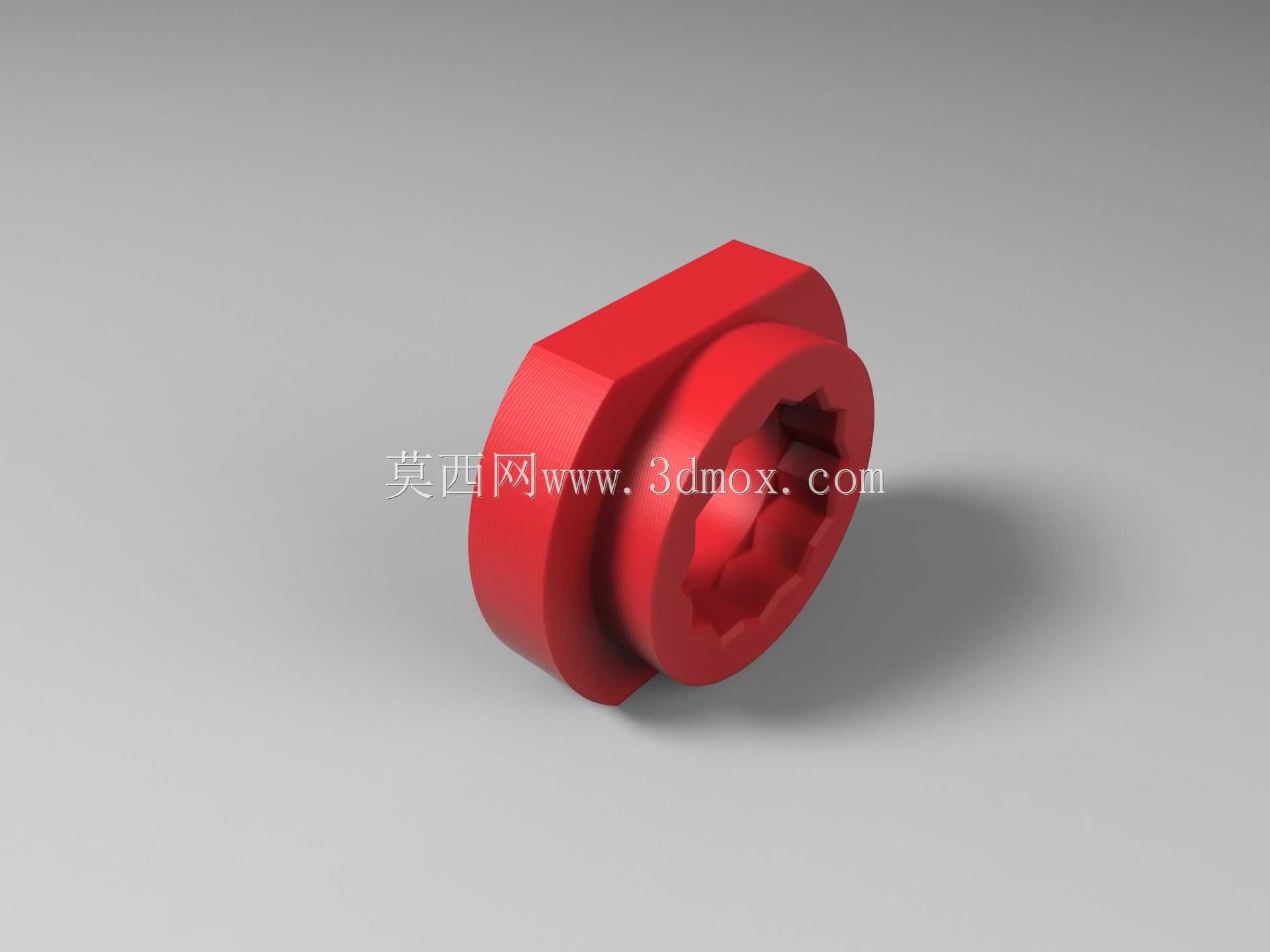

这款工具是针对自行车踏板轴拆卸工况开发的专用手动辅具，核心应用场景覆盖自行车门店日常维保、骑行爱好者自主拆装、整车装配线工位辅助作业，解决常规开口扳手无法适配踏板轴异形锁紧结构、拆卸时易打滑损伤轴件表面的问题。从功能特性来看，工具内孔采用与踏板轴锁紧位完全匹配的异形齿形轮廓，咬合接触面积比普通外六角套筒高出60%以上，拆卸施力时能均匀分散扭矩，不会出现齿口崩裂、轴件棱角磨圆的情况，哪怕是长期使用产生锈蚀、积垢的踏板轴，也能稳定咬合传递扭矩。设计阶段优先考虑手动操作的受力合理性，外侧设置的扁方结构可以适配普通活动扳手、固定开口扳手的夹持需求，不需要搭配专用棘轮手柄就能完成作业，降低了工具的使用门槛；整体采用等壁厚结构设计，通过有限元受力校核，在满足120N·m最大拆卸扭矩强度要求的前提下，尽可能缩减了外轮廓尺寸，能适配绝大多数自行车曲柄内侧的狭小安装空间，不会因为工具外径过大与曲柄、车架部件产生干涉。外形尺寸方面，工具总厚度控制在18mm，内孔齿形的形位公差控制在0.05mm以内，与踏板轴锁紧位的配合间隙不超过0.1mm，既保证了拆装时的顺畅套入，又不会因为间隙过大产生晃动损伤轴件；外圆的圆弧过渡设计避免了操作时剐蹭曲柄漆面，外侧扁方的对边尺寸采用通用标准规格，日常维保场景下随手可得的常规扳手都能匹配使用。不同于通用套筒的通用化设计，这款工具完全围绕自行车踏板轴的拆卸场景做定向优化，没有多余的结构设计，整体结构紧凑，受力路径直接，日常使用时不需要复杂的操作培训，对准踏板轴锁紧位套入后即可施加扭矩完成拆卸，也可用于踏板轴复位安装时的锁紧作业，能有效提升维保作业的效率，减少拆装过程中对自行车零部件的意外损伤。
