马蹄形开口金属耐磨构件结构设计

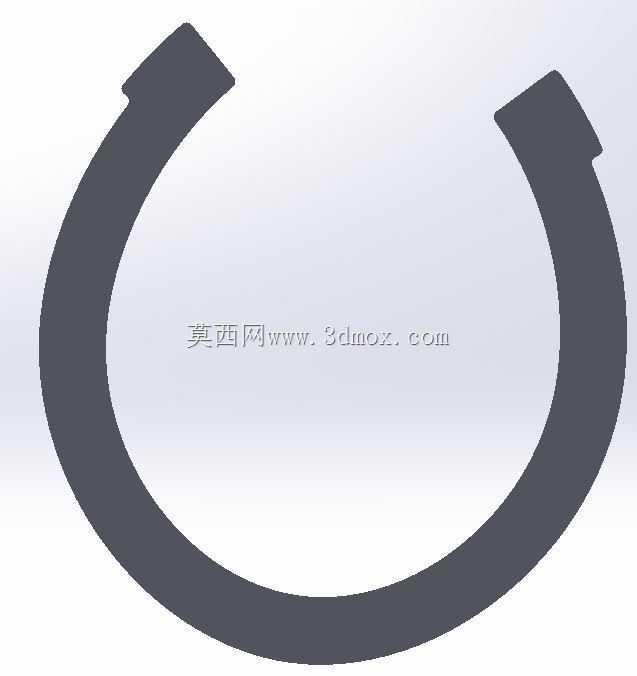

　　这类马蹄形开口构件最早应用于役用牲畜蹄部防护，通过贴合蹄底轮廓的弧形结构分散踩踏受力，减少硬质路面对蹄质的磨损，在传统畜牧运输、山地驮运场景中已经过数百年的实际应用验证，其开口式设计核心是适配蹄部生长的形变空间，避免刚性箍紧造成的蹄部损伤。从结构设计角度看，构件整体采用等截面弧形弯制工艺，截面厚度根据实际承载场景调整，常规工况下截面宽度控制在20-30mm区间，弧形内圈直径匹配常见役用牲畜蹄部外轮廓尺寸，开口端预留15-20mm的形变间隙，既保证安装时可通过轻微扩张卡入蹄部定位，也能在长期踩踏受力时释放结构内应力，避免刚性断裂。构件两端做了小幅加厚的止挡结构，防止安装后受侧向力出现滑脱，外边缘做R3-R5的圆角过渡，

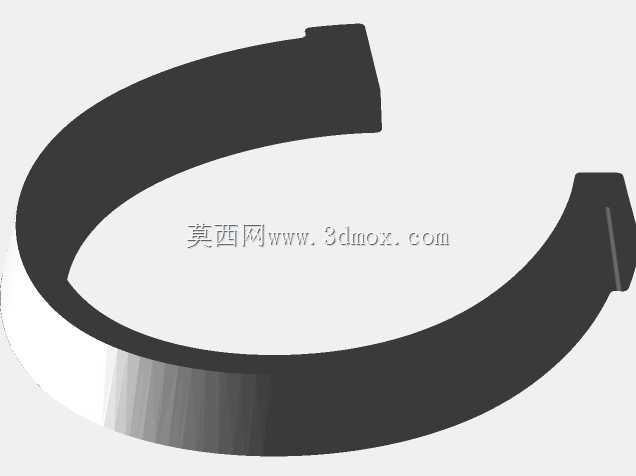

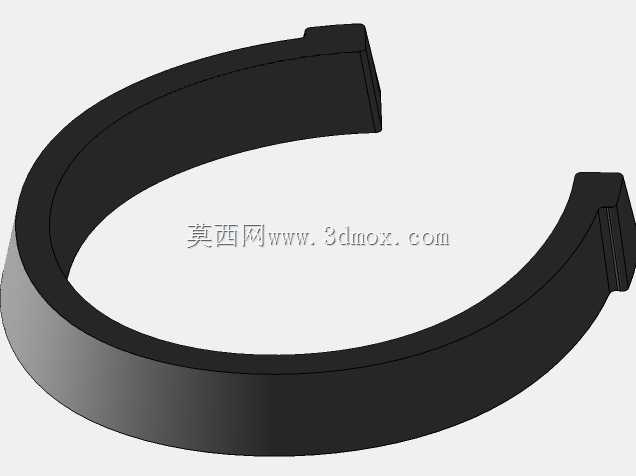

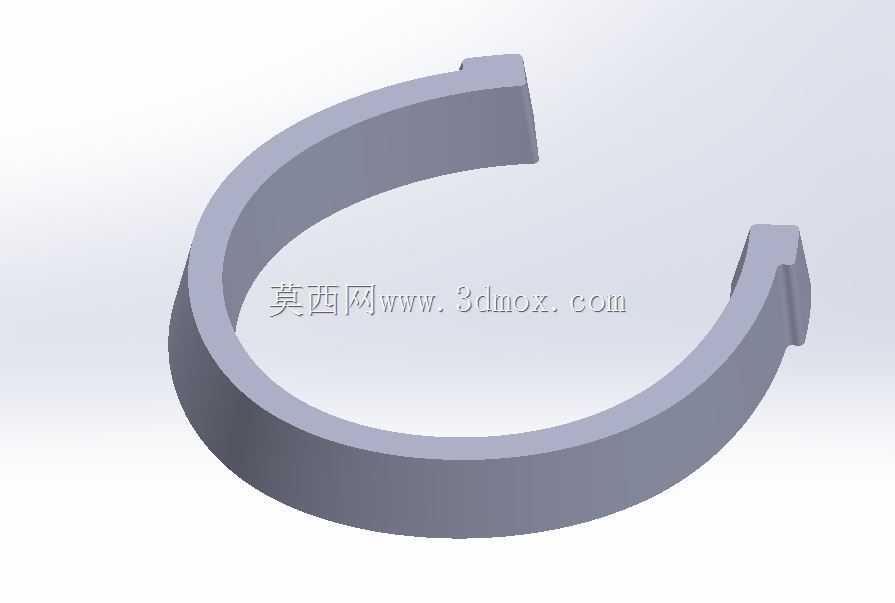

　　避免尖锐棱边切割蹄质或勾挂路面杂物。在现代工业场景中，这类开口弧形耐磨结构也被衍生应用到小型环形紧固件、管道抱箍辅助定位件、轻型设备减震垫骨架等领域，设计时需要重点关注弧形曲率与安装基面的贴合度，若曲率偏差超过1.5mm，安装后会出现局部应力集中，在反复受载工况下提前出现疲劳裂纹。建模过程中需要先绘制内圈弧形基准线，以基准线为路径扫掠等截面实体，再对两端止挡位置做局部拉伸加厚，最后完成边缘圆角处理，建模时要预留冷弯成型的工艺回弹量，通常弧形半径需要比成品尺寸小2%-3%，抵消板材弯制后的回弹形变。安装边界上，这类构件通过端面的钉孔或卡扣结构与被安装基面固定，固定点位分布在弧形两侧三等分位置，保证受力均匀传递，

　　避免单点固定造成的构件翘曲。实际使用中，构件与接触面的贴合间隙需要控制在0.5mm以内，若间隙过大，受冲击载荷时会出现局部微动磨损，大幅缩短构件使用寿命。材质选择上多采用中碳钢经淬火处理，表面硬度控制在HRC40-45区间，兼顾耐磨性能与抗冲击韧性，避免过硬导致受冲击时崩裂，过软则快速磨损失去防护作用。
