山地自行车V刹钢制电缆布线适配构件

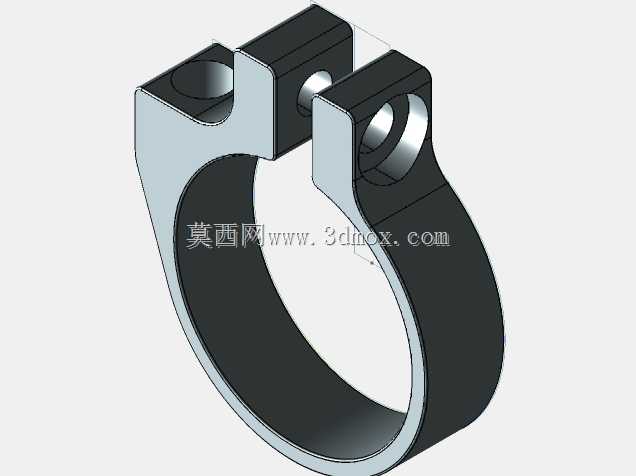

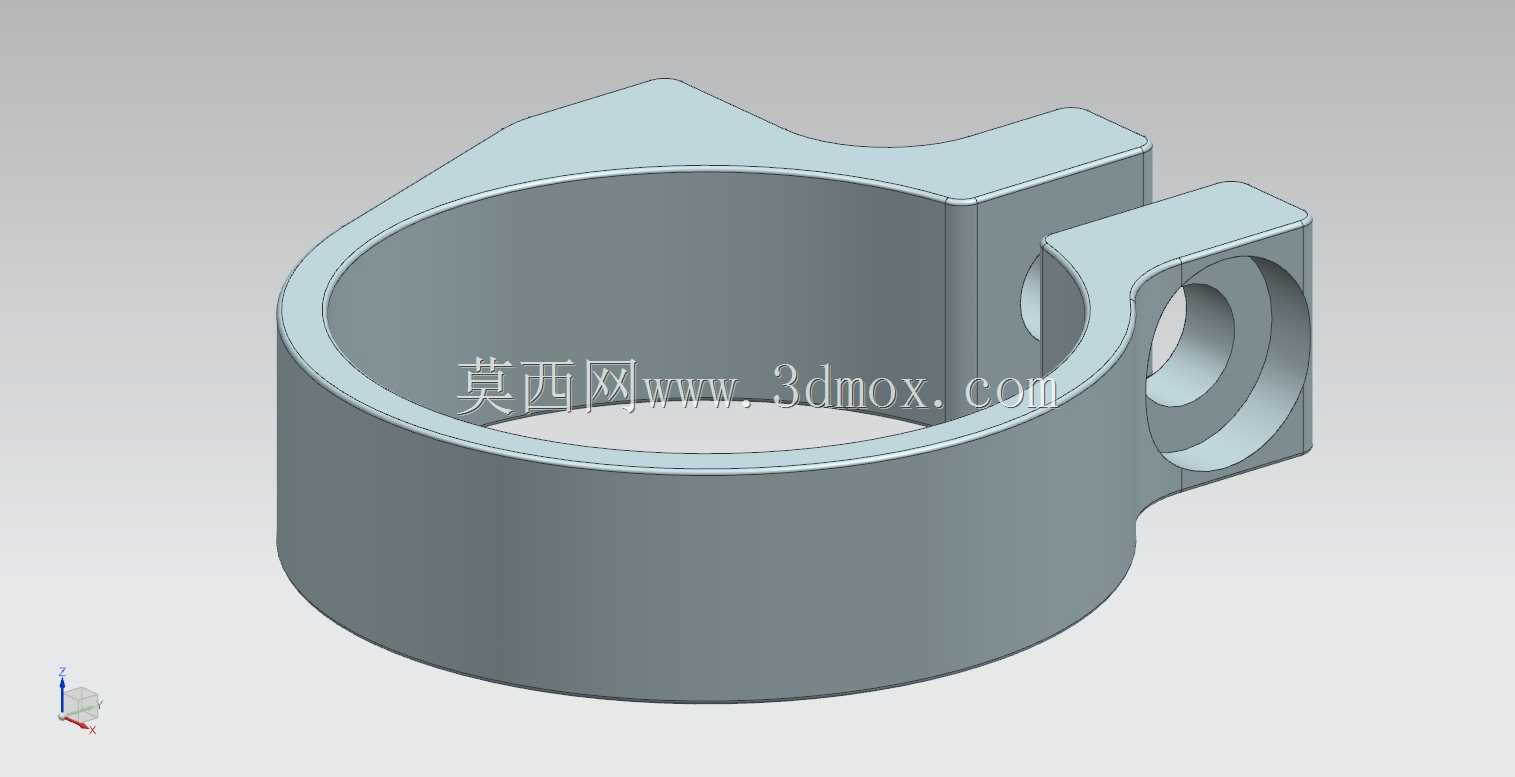

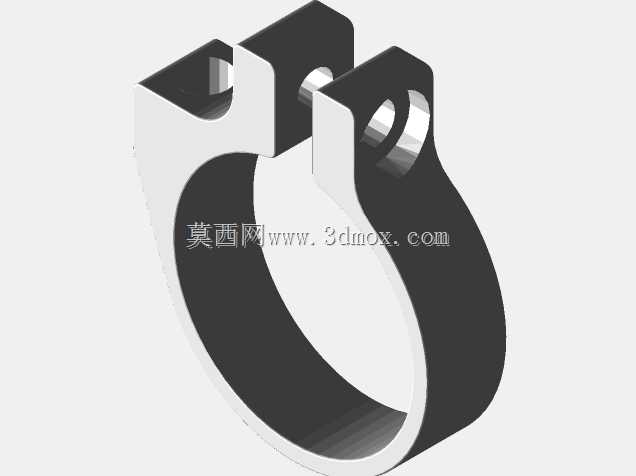

该适配构件应用于山地自行车V形制动系统的电缆布线环节，核心作用是为制动线缆提供可靠的安装固定点位，理顺制动走线路径，避免骑行过程中线缆与车架、轮组等部件发生剐蹭干涉，保障制动操作的顺畅性与力传递效率。构件主体采用环形抱箍式结构作为安装基础，环形内圈与自行车前叉或后叉的对应管位适配，安装时通过抱箍的抱紧力实现构件在车架管上的固定，无需额外在车架上加工安装孔位，适配原有车架的安装条件，降低改装替换的加工成本。抱箍上部延伸出两个对称的支耳结构，支耳上加工有同轴的贯通安装孔，用于穿装制动线缆的定位销轴或是过线套，两个支耳的间距与V刹摇臂的安装间隙匹配，保证制动线缆的出线方向与V刹摇臂的受力方向同轴，减少制动过程中的线缆摩擦阻力。设计阶段充分考虑了老式钢制自行车架的管径公差，环形抱箍的开口处预留了微量的形变余量，可在一定范围内适配不同外径的车架管，同时保证抱紧力足够，避免制动受力时构件出现滑移偏转。支耳与环形抱箍的连接位置做了圆弧过渡处理，避免应力集中，提升构件在反复制动受力下的结构强度，钢制材质的选用也匹配了老式自行车配件的强度要求，能够承受长期户外骑行的颠簸载荷与制动冲击力。从安装边界来看，环形抱箍的轴向宽度控制在较窄的范围内，安装后不会占用车架上过多的空间，不会与车架上原有的挡泥板、货架安装点位发生干涉，支耳的高度经过测算，安装后线缆的走向不会与车胎、辐条产生接触，即使在车轮发生小幅跳动、车架产生形变的极端工况下，也能保证走线的安全距离。构件的所有棱边都做了倒角处理，避免安装维护时划伤操作人员或是磨损线缆外皮，贯通孔的内壁加工精度满足过线套的装配要求，不会出现过线套卡滞或是松脱的问题。在实际使用场景中，该构件能够让老式V刹系统的布线更加规整，减少线缆的弯折角度，降低制动操作的手感阻尼，同时提升整车外观的整洁度，对于复古自行车改装、老式山地车配件替换的场景具备很高的适配性，结构设计完全围绕V刹系统的受力特点与安装条件展开，没有多余的结构设计，在保证结构强度的前提下尽可能控制了构件自重，不会给整车增加过多的重量负担。
