运动款汽车后扰流板结构设计方案

　　日常做整车空气动力学套件匹配时，后扰流板是很容易被非专业人员误解的部件，不少人觉得它只是装饰件，实际上在高速行驶工况下，它的作用直接关系到整车行驶稳定性与轮胎抓地力表现。这款扰流板的设计是针对运动取向的乘用车型开发，在前期方案阶段就同步对接了车身安装点的硬点数据，没有采用通用款的可调式支架结构，而是做了与后备箱盖上部型面完全贴合的固定安装脚，三个安装点位的间距完全匹配对应车型后备箱盖的预埋螺母位置，安装时不需要额外打孔破坏原车钣金，安装脚与钣金接触的位置预留了3mm的缓冲垫安装槽，避免长期行驶振动造成漆面磨损。

　　从功能逻辑上看，这款扰流板的翼面截面采用了渐进式的迎角设计，从翼根到翼梢的迎角逐步增大1.2度，既可以在车辆时速超过80km/h时提供稳定的下压力，抵消高速下车身上部气流抬升带来的后轮抓地力下降问题，又不会因为迎角过大造成额外的风阻飙升，经过CFD初步仿真验证，匹配对应车型后，120km/h匀速行驶时可提供约170N的下压力，风阻系数增量控制在0.008以内，不会对整车高速油耗造成明显影响。翼面的边缘做了15度的上翻切角，能够梳理翼面两侧的涡流，避免气流过早分离造成的高速风噪问题，实际路试时后排位置的风噪增量不超过2dB，不会影响车内NVH表现。

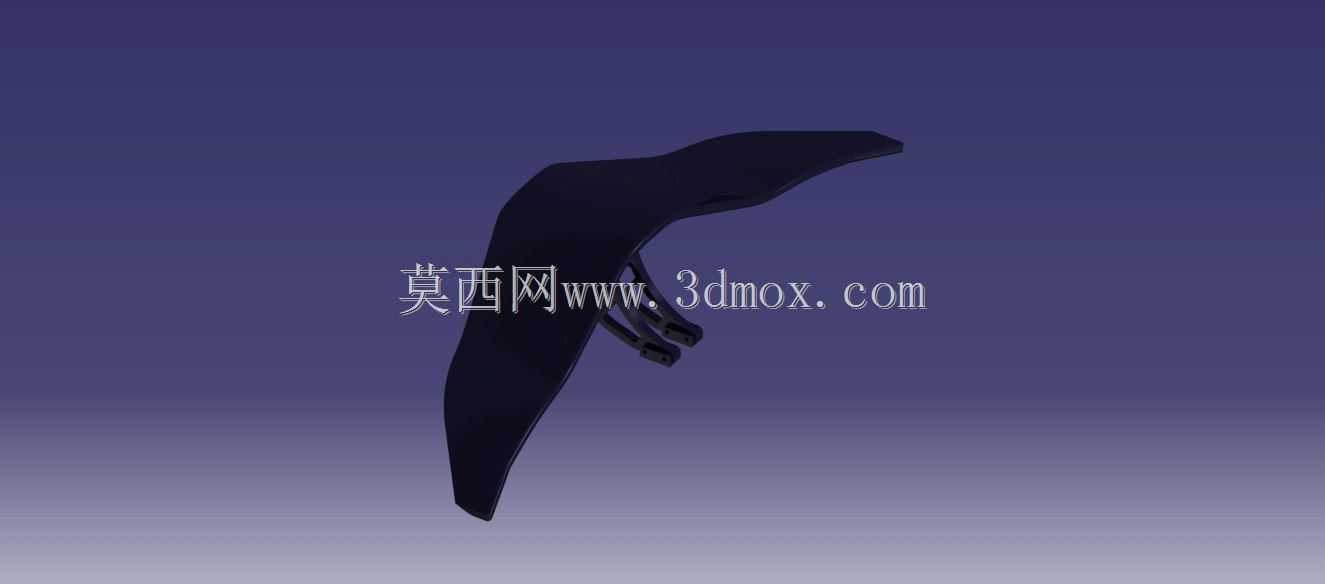

　　外形设计上没有采用过于夸张的大尾翼造型，整体线条与车身侧面的腰线走势完全呼应，翼面宽度比后备箱盖上部宽度窄42mm，两侧不会超出车身侧面轮廓，既满足运动化的视觉效果，又不会在狭窄路段会车、停车时造成额外的刮蹭风险。翼面下方的两个加强筋结构，一方面是连接安装脚与主翼面，提升整体结构刚度，避免高速下翼面产生振颤，另一方面也可以梳理翼面下方的乱流，减少尾部涡流的拖拽效应。材质适配方面，结构设计预留了2.5mm的壁厚，既可以采用ABS注塑工艺做量产配套，也可以采用碳纤维复合材料做轻量化改装版本，两种工艺的安装接口完全通用，不需要额外调整安装点位置。在做三维建模过程中，所有的曲面过渡都做了G2连续处理，后期做模具加工时不会出现曲面棱线不顺的问题，安装脚的位置做了局部加厚，保证安装点的连接强度能够承受1.5倍的最大下压力载荷，不会出现高速行驶时部件脱落的安全隐患。
