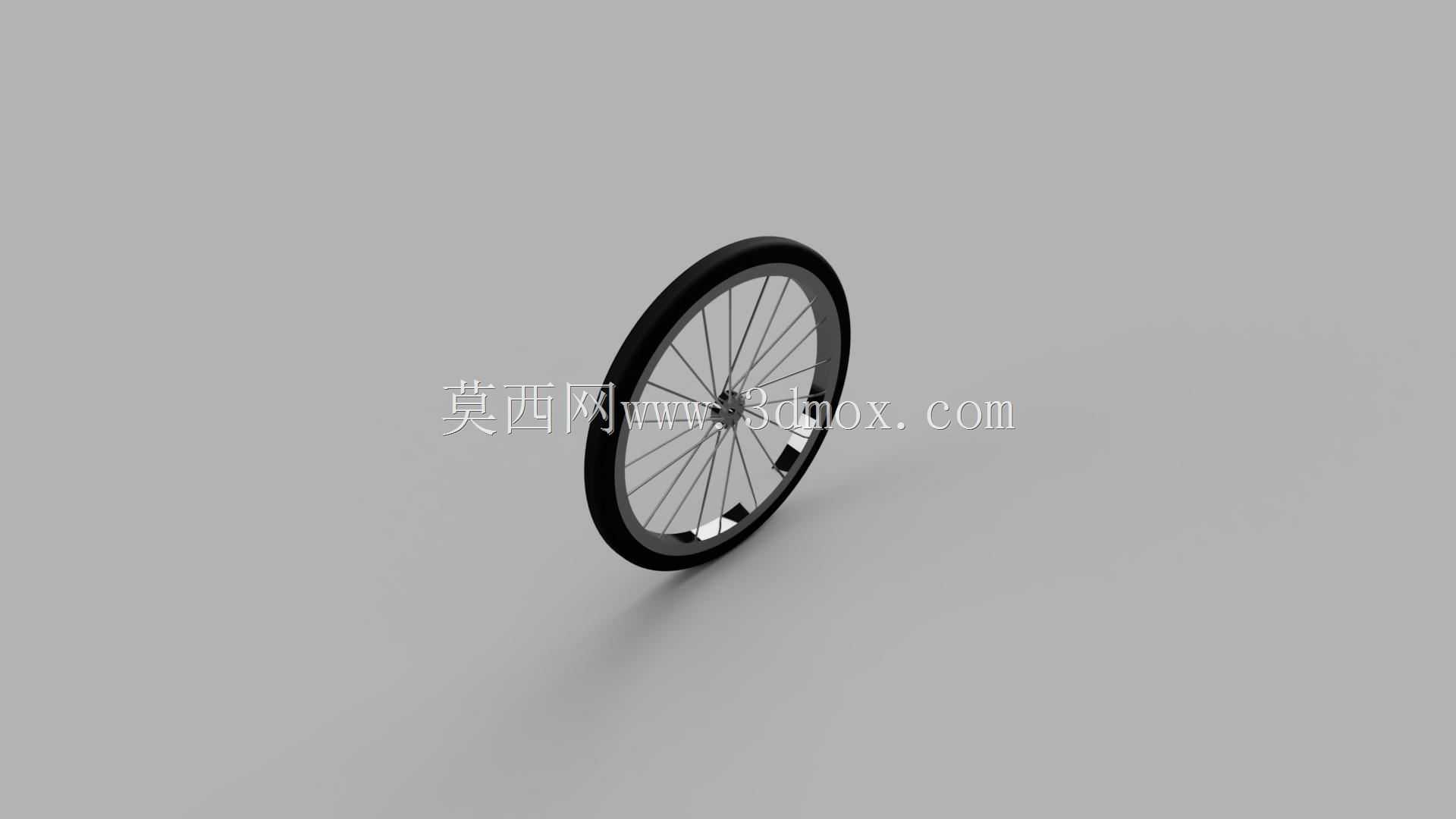

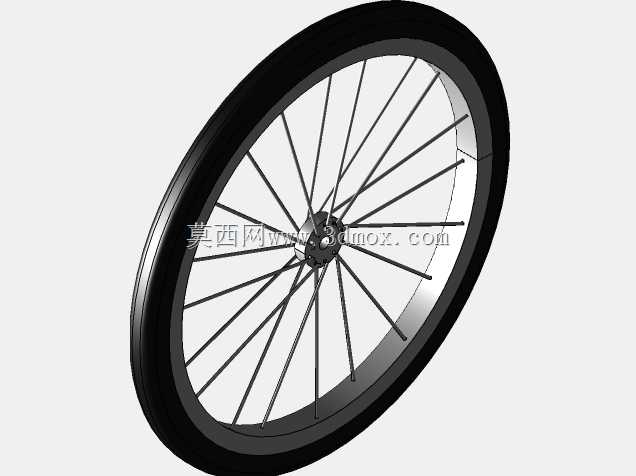

辐条式自行车行走轮结构设计

日常通勤、运动骑行类自行车的行走轮组，是直接接触地面传递驱动力、承载整车与骑乘者重量的核心部件，这款辐条式车轮的设计，首先围绕路面适配性展开，轮圈采用等截面环形结构，胎边预留标准 clincher 外胎安装卡槽，可兼容市面主流规格的公路、城市通勤外胎，安装时胎唇卡入卡槽后充气即可完成密封固定，无需额外粘接结构。轮组的受力传递逻辑经过多轮校核，中心花鼓位置设置轴承安装位，可匹配标准快拆或桶轴花鼓结构，辐条采用等直径金属线材，通过花鼓耳片上的穿孔与轮圈上的辐条帽连接，每根辐条的预紧力可通过辐条帽单独调节，保证轮圈的径向跳动与端面偏摆控制在合理范围内，避免骑行过程中出现蹭刹、轮组偏摆的问题。从安装边界来看，这款车轮的轴向宽度适配标准前叉、后叉的开档尺寸，花鼓轴心长度与车架叉脚安装位完全匹配，无需额外加装垫片即可完成装配，轮圈外径对应常规26寸轮组规格，搭配对应尺寸外胎后，整车的通过性、滚阻表现都能满足城市铺装路面、轻度非铺装路面的骑行需求。在实际使用场景中，这类辐条轮相比一体轮具备更好的抗冲击韧性，骑行过程中遇到路面小凸起、坑洼时，辐条可通过微小的弹性形变吸收部分冲击，降低轮圈直接变形的概率，日常维护也更为便捷，单根辐条断裂时只需更换对应辐条重新调整张力即可，无需更换整个轮组。设计过程中重点平衡了轮组强度与自重的关系，在保证辐条排布密度满足承载要求的前提下，尽可能优化辐条的受力角度，减少不必要的材料冗余，让轮组在骑乘发力时的动力传递更为直接，不会出现明显的辐条形变卸力问题，同时轮圈的刹车边位置预留了足够的磨损余量，适配圈刹结构的制动需求，长期使用后刹车边磨损也不会影响轮圈的整体结构强度。
