BMX小轮车前轮花鼓结构设计

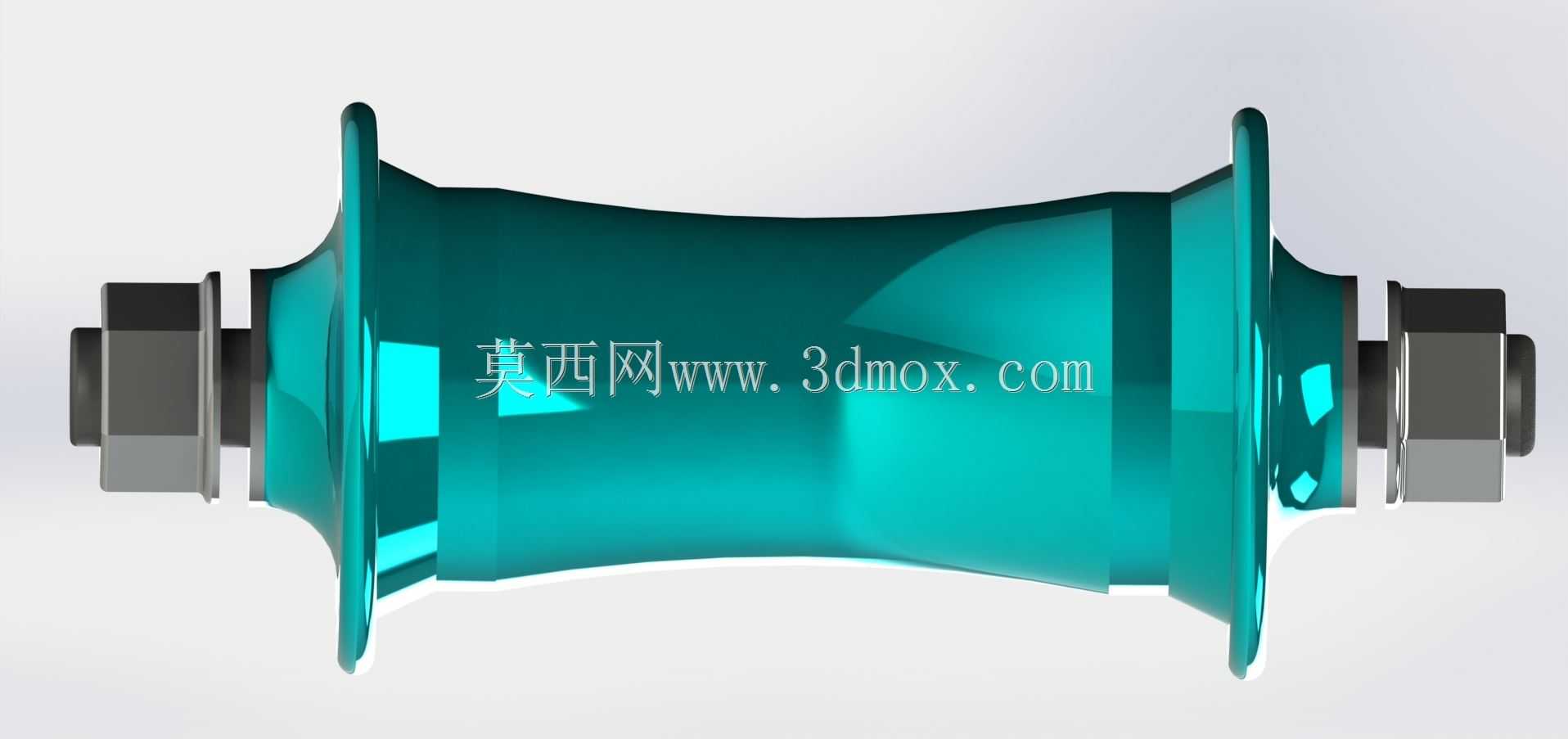

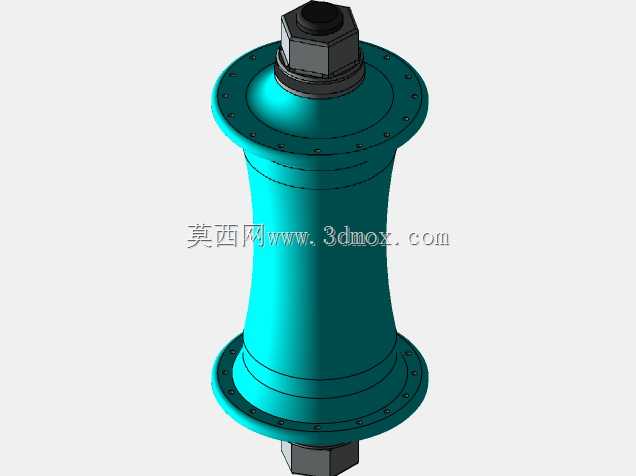

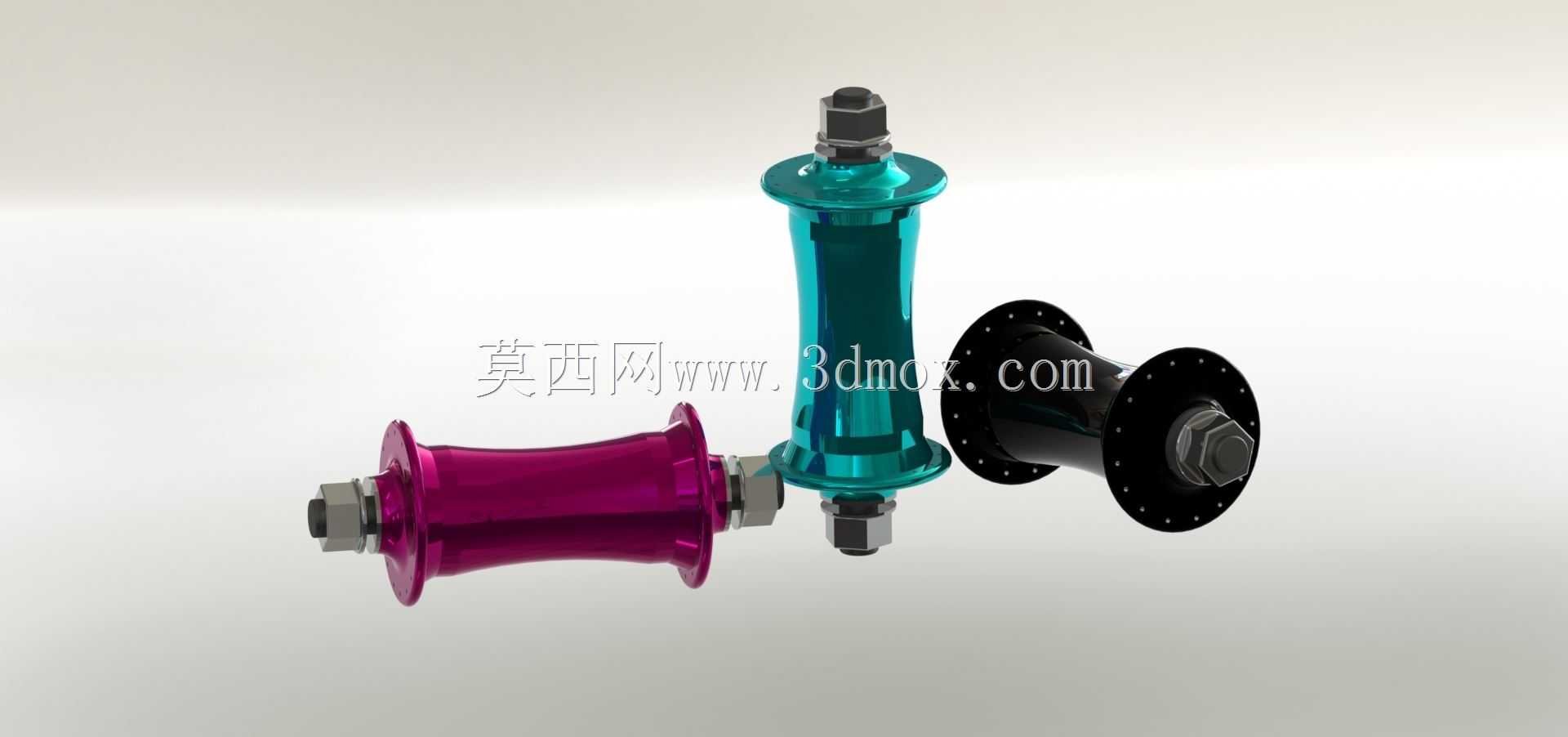

BMX小轮车的前轮花鼓作为前轮组的核心承载部件，直接决定了前轮转动顺滑度、冲击承载能力以及特技动作下的结构可靠性，在街式、平地花式、土坡腾跃等不同BMX骑行场景中，花鼓的结构设计需要匹配对应的受力特性。日常通勤类自行车花鼓仅需承受垂直方向的静态载荷与常规路面颠簸，而BMX前轮花鼓需要应对落地冲击、侧向扭转、杠上研磨等多维度复杂受力，因此在结构设计阶段首先要明确安装边界：花鼓两端轴肩需要匹配标准BMX前叉开档尺寸，轴杆采用中空高强度钢材质，两端的锁紧螺母结构需要保证在频繁震动下不会出现松脱，同时轴芯与花鼓壳体之间的轴承安装位需要预留合理的过盈配合公差，避免轴承外圈在冲击下出现跑外圈的问题。从功能特性来看，这款花鼓采用对称法兰盘设计，两侧法兰的辐条孔位呈等角度圆周分布，孔位的倒角处理可以减少辐条弯折处的应力集中，辐条孔的节圆直径经过匹配计算，能够配合不同编法的辐条张力需求，不管是交叉编法还是径向编法都能保证轮组的侧向刚性。花鼓壳体采用变径流线型结构，中间段直径更大以提升轴向上的抗弯截面模量，靠近法兰的位置逐步收窄，在保证结构强度的前提下尽可能降低旋转重量，减少前轮的转动惯量，提升特技动作下的车头操控响应速度。设计过程中需要兼顾装配便利性，花鼓内部的轴承位采用阶梯式定位结构，装配时可以直接将轴承压入到位，不需要额外添加定位隔套，两端的轴挡结构可以微调轴承预紧量，使用者可以根据使用场景调整转动阻尼，日常滑行时调松预紧量降低转动阻力，进行高冲击动作时适当调紧预紧量提升轴承抗冲击能力，避免轴承在大载荷下出现间隙。花鼓两端的轴头采用标准方头结构，可以匹配通用的BMX前叉锁紧螺母，不需要定制专用配件，降低后期维护替换的成本。法兰盘上的辐条孔数量适配主流36孔辐条配置，能够兼容市面上绝大多数BMX前轮圈，用户在替换轮圈或者辐条时不需要额外调整花鼓参数。壳体表面的阳极氧化层不仅能提升外观辨识度，还能形成硬质保护层，避免在做动作磕碰时出现壳体表层剥落，延长部件的使用寿命。在结构校核阶段，重点针对花鼓壳体的中间受力段做了抗弯强度验算，模拟1.5米高度落地时的冲击载荷，确保壳体最大应力低于材料的屈服强度，同时对法兰盘根部做了圆角过渡处理，消除应力集中点，避免长期交变载荷下出现疲劳断裂问题。
