半入耳式真无线蓝牙耳机外观结构设计

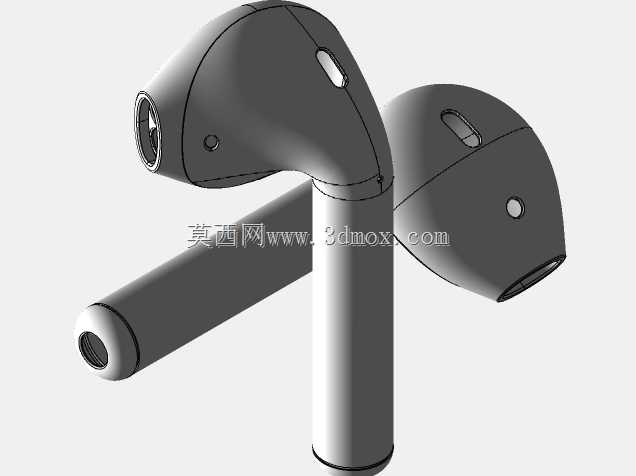

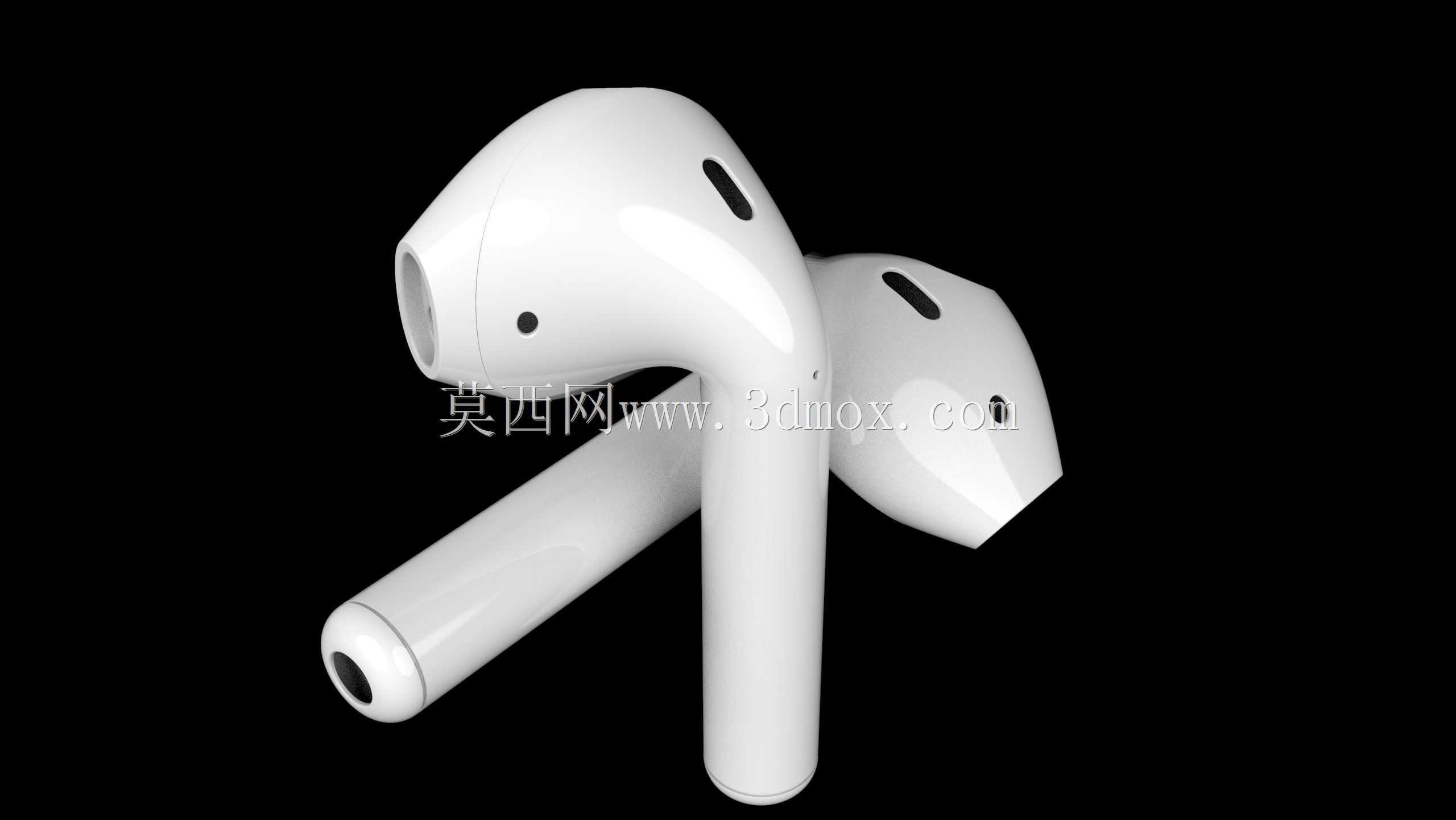

本次呈现的半入耳式真无线耳机结构，核心面向日常随身音频消费场景，适配通勤、办公、轻运动等多类佩戴使用需求，单只耳机的入耳段采用贴合人体耳甲腔形态的曲面过渡设计，整体轮廓避开耳道内部的敏感承压区域，长时间佩戴不易产生胀痛感。耳机柄部分采用圆柱收窄造型，既预留了内部触控传感器、通话麦克风、锂电池的安装空间，也兼顾了取戴时的手持握持手感，用户单指捏取即可完成佩戴或取出操作。出声孔位置设置在入耳段的前端端面，采用环形收边结构，可搭配不同尺寸的硅胶耳塞套实现基础的被动隔音效果，同时避免出声孔直接贴合耳道造成的闷堵感。耳机壳体的合模线设置在侧面曲率变化最小的位置，后续注塑生产时可减少飞边处理的工作量，表面采用哑光磨砂质感处理，既不易残留指纹污渍，也能降低日常使用中划痕的明显程度。耳机柄末端设置有充电接触点位，可匹配对应充电盒的弹性顶针实现充电导通，接触点位周边做了0.2mm的凸台防护，避免日常放置时触点被磨损氧化。入耳段的侧面预留了调音孔位，内部可贴附防尘调音网，平衡耳机前后腔的空气压力，优化低频段的音频表现，同时阻挡外界灰尘、汗液进入耳机内部损坏发声单元。整体结构的壁厚控制在1.2mm到1.5mm之间，既满足注塑成型的工艺要求，避免出现缩痕、填充不足等缺陷，也尽可能控制单只耳机的整体重量，降低佩戴时的耳部负重感。壳体内部设置有多处定位筋位，可精准固定内部的发声单元、电池、主控电路板等组件，装配时无需额外打胶即可实现初步定位，提升生产装配的效率，各组件之间预留0.1mm的装配间隙，规避组装公差带来的装配干涉问题。耳机的触控感应区域设置在耳机柄的外侧平面，用户通过点按、敲击即可实现播放暂停、通话接听、曲目切换等操作，感应区域的表面做了微凹的触感标识，用户无需目视即可通过手指触感定位操作区域，提升盲操作的准确率。
