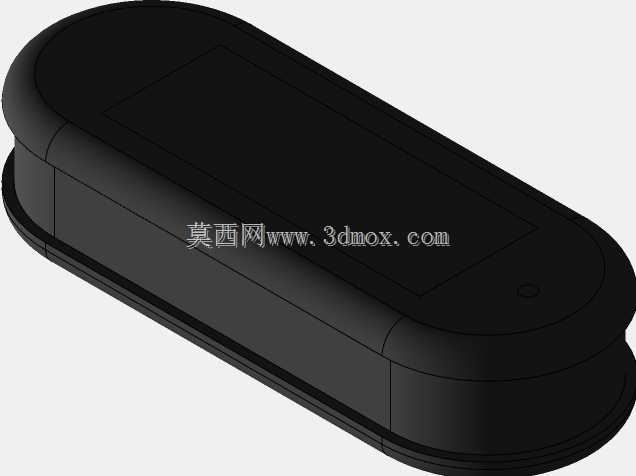

小米手环5外观结构三维数模

本次呈现的腕戴式智能设备结构数模，还原了长椭圆胶囊形态的主机本体设计，整体轮廓做了大圆角过渡处理，边缘弧面贴合日常佩戴时与腕部皮肤的接触角度，避免直角棱边带来的硌手感。主机主体采用上下壳扣合的装配结构，接缝位置沿壳体侧面中分线布置，既保证外观面的整体性，也给内部PCB板、电池、传感器模组预留了规整的安装腔体。从建模的尺寸边界来看，主体长度控制在46.95mm，宽度18.15mm，整体厚度12.45mm，这个尺寸边界刚好适配多数成年人腕部的佩戴宽度，不会因为过宽卡压腕骨，也不会因为过窄导致佩戴时主机翻转偏移。上壳表面预留了平整的触控显示区域，区域边缘做了微下沉的台阶设计，既可以给贴合的触控面板提供定位基准，也能避免面板边缘直接受外力磕碰出现翘边问题。壳体下端对应位置预留了传感器开窗的小凸台结构，这个位置刚好贴合佩戴时的腕部皮肤表面，保证心率检测等光学传感器的检测距离符合设计要求，减少光线外泄带来的检测误差。建模过程中针对日常接触的细节做了还原，比如壳体侧面的分型线做了微内凹处理，装配后不会出现明显的断差刮手，上下壳的扣位沿内圈均匀布置，保证扣合后整体的连接强度，日常摘戴腕带时不会出现壳体松脱的问题。这类可穿戴设备的结构设计，核心要平衡内部器件堆叠空间和佩戴舒适度的关系，长椭圆的形态一方面适配内部长条形锂电池和长方PCB板的排布，最大化利用内部空间提升电池容量，另一方面圆润的轮廓在穿脱长袖衣物时不会勾扯面料，日常使用的场景适配性更强。在结构建模的细节处理上，所有外露边缘都做了R0.5以上的圆角处理，没有尖锐的棱角，既符合消费电子产品的外观审美要求，也能避免注塑生产时出现尖角缺胶的问题，同时日常使用中磕碰时能分散应力，减少壳体开裂的风险。主机两端的腕带连接位置做了内收的卡槽结构，腕带端头插入后通过销钉固定，连接位置的间隙控制在0.1mm以内，既保证装配顺畅，也不会出现腕带晃动的旷量，提升佩戴的贴合度。
