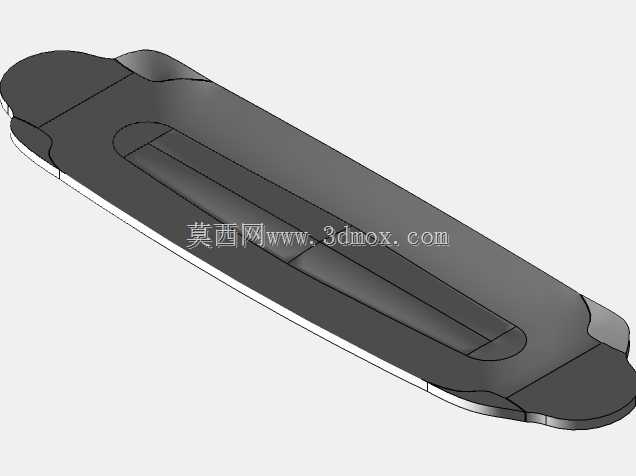

带W型加强筋长板类承载构件结构

这类带W型加强结构的长板构件，常应用在需要兼顾轻量化与结构刚度的承载场景中，比如户外便携滑行装备的主体承力部分、轻型输送线的侧边导向承托条、小型仓储设备的层板支撑构件，或是康复辅具里的长条形支撑托板，不同场景下对板材的厚度、加强筋的凸起高度会有差异化的参数调整，但核心的结构逻辑一致。从实际使用需求出发，这类长板的两端做了圆弧收边处理，一方面是避免尖锐边角在装配、使用过程中剐蹭操作人员或相邻部件，另一方面圆弧过渡能分散端部的应力集中，当构件承受纵向弯曲载荷时，端部不会因为直角突变出现应力断裂的风险。板身中部的W型凸起加强结构，是在不额外增加板材整体厚度、不显著提升构件整体重量的前提下，大幅提升长板沿长度方向的抗弯截面模量，相比平板结构，同材质同厚度下，带W型加强筋的长板中部抗下挠变形能力可以提升40%以上，同时W型的凹槽结构还能起到导向限位的作用，当有配套的滑动件沿板身长度方向移动时，凹槽可以作为滑动轨道的定位基准，不需要额外加装导向条，减少装配工序。设计这类构件时，首先要确认安装边界的尺寸限制，长板的整体长度要匹配安装位的跨距，两端的圆弧半径要适配安装座的卡槽尺寸，保证装配时板件可以顺利卡入安装位，不会出现干涉；W型加强筋的凸起高度不能超过安装空间的竖向净空，避免和上下层的部件发生碰撞，同时筋条的过渡圆角要控制在合理范围，若采用钣金冲压工艺制作，圆角过小会导致冲压时板材出现拉裂，圆角过大则会削弱加强筋的刚度提升效果，若采用注塑工艺制作，还要考虑拔模斜度的设置，保证成型后构件可以顺利脱模。在实际选型应用中，如果是用作户外滑行装备的主体板，还要在板身表面预留防滑贴的粘贴区域，两端预留安装滚轮或固定绑带的安装孔位；如果是用作输送线的导向承托条，要在W型筋的侧面预留安装螺丝的沉孔，保证装配后螺丝头不会突出到导向槽内部，影响滑动件的顺畅移动。这类长板构件的壁厚选择要匹配实际承载的载荷大小，承载较轻的场景可以选用1.5mm到2mm的钣金板材冲压成型，承载较重的场景可以选用3mm以上的板材或是工程塑料注塑成型，同时要注意W型筋的宽度和板身总宽度的比例，筋条过窄会导致局部应力集中，筋条过宽则会浪费材料，还会增加构件的整体重量。
