带完整尺寸标注的车轮结构设计

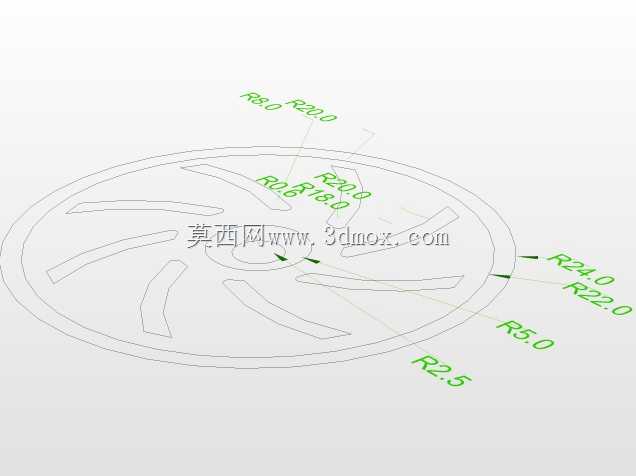

在行走类机械的结构设计环节，轮体作为直接承接载荷、传递行走动力的核心部件，其轮廓尺寸、曲面过渡精度直接影响整机运行的平稳性与部件使用寿命。这款带完整尺寸标注的轮体设计，覆盖了从外轮廓到内部辐条的全尺寸参数，所有圆弧过渡段均标注了明确的曲率半径，从轮缘处的大半径圆弧到辐条根部的小半径过渡，每一处尺寸都对应实际加工的走刀路径，能直接对接二维加工图纸的输出需求，减少设计人员反复核对尺寸的工作量。

从实际应用场景来看，这类轮体结构可适配轻型输送设备、小型行走工装、民用代步机具等多种设备的行走端设计，轮盘上的辐条采用流线型曲面设计，并非单纯为了外形美观，而是在保证轮体整体结构强度的前提下，尽可能降低轮体自身重量，减少回转过程中的惯量，降低驱动端的动力损耗。设计过程中，所有辐条的排布均采用圆周均布逻辑，每根辐条的轮廓曲率经过反复调整，避免应力集中在辐条与轮缘、轮毂的连接位置，在承受径向载荷时，应力能顺着辐条的曲面均匀分散到整个轮盘结构上，不会出现局部应力过载导致的轮体开裂变形问题。

从安装边界来看，轮体中心的安装基准孔尺寸、轮毂区域的厚度参数都预留了标准的配合公差空间，设计人员在选型适配时，可直接根据自身设备的轴径尺寸调整中心安装位的参数，无需重新绘制整个轮体的外轮廓。轮缘处的尺寸标注覆盖了整个配合面的圆弧参数，不管是后续包覆橡胶轮面还是直接作为金属轮使用，都能保证轮缘与接触面的贴合度，避免行走过程中出现偏磨、晃动的问题。

在建模逻辑上，这款轮体采用全参数化的草图驱动建模方式，所有标注的尺寸都与建模特征做了参数关联，设计人员如果需要调整轮体的整体直径，只需要修改对应外轮廓的半径参数，内部辐条的曲率、连接位置的尺寸都会按照原有比例自动更新，不需要逐个特征重新绘制，能大幅缩短同系列不同规格轮体的设计周期。针对轮体上不同位置的圆弧过渡，设计时特意区分了加工面与非加工面的圆角参数，外露的非加工面采用较大的过渡圆角，既方便铸造或冲压过程中的脱模，也能减少使用过程中磕碰造成的应力损伤；安装配合面的圆角则采用较小的半径，保证配合面的有效接触长度，提升连接的可靠性。
