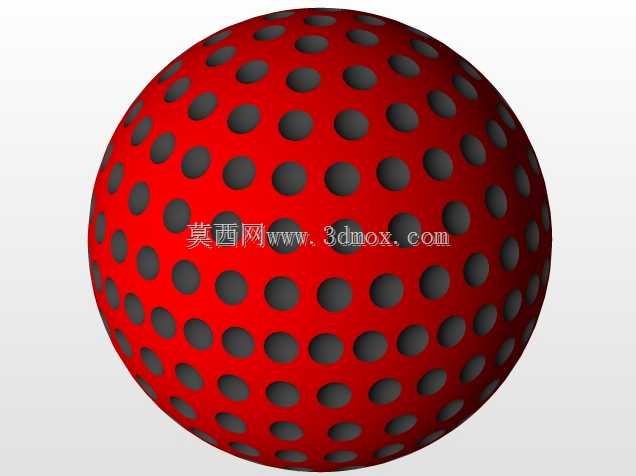

带均匀凹孔结构的红色球面零件

这类带规则凹孔的球面构件，在流体分散、物料研磨、气流均布场景中应用十分广泛，日常接触到的气流粉碎设备腔体、湿式研磨机的研磨介质载体、布风板匀风构件上，都能看到这类结构的身影。从结构设计逻辑来看，球面本体采用正球体构型，能够保证在任意方向接触物料或气流时受力均匀，不会出现局部应力集中导致的磨损过快问题，表面均匀排布的凹孔采用等距球面阵列方式排布，每个凹孔的孔径、孔深完全一致，孔边缘做了微小圆角过渡，避免尖锐棱边在长期受物料冲刷时出现崩缺。设计这类结构时，首先要确定球面的基准直径，根据实际安装腔体的配合尺寸预留0.2-0.5mm的装配间隙，保证构件能够顺利嵌入安装位，同时不会出现运行过程中的窜动；凹孔的排布需要严格遵循球面几何等分原则，避免出现局部孔位过密或过疏的问题，孔位过密会降低球面本体的结构强度，在受冲击载荷时容易出现开裂，孔位过疏则无法实现预期的流体扰动或物料嵌合效果。从功能特性上看，表面的凹孔能够在构件随设备转动时，携带部分物料或气流形成局部涡流，提升物料混合的均匀度，或是在气流通过时打散大尺度气团，让气流分布更加均匀；如果作为研磨介质使用，凹孔可以储存少量研磨浆料，在研磨接触面上形成稳定的研磨层，提升研磨效率同时降低球面本身的磨损速率。建模过程中需要重点关注球面与凹孔的相贯线处理，保证每个凹孔与球面的结合处曲面顺滑，没有建模导致的细小凸起或凹陷，避免实际加工时出现刀具轨迹异常，或是使用过程中在相贯线位置出现应力集中。这类构件的安装边界通常需要配合对应的球面支座，支座的内球面曲率需要与构件外球面曲率完全匹配，保证接触面积达到85%以上，避免局部接触应力过大导致的支座变形或构件磨损，同时在安装位需要预留对应的转动间隙，保证构件能够在工作过程中随物料或气流的作用力自由微调角度，不会出现卡滞问题。在实际选型应用时，需要根据工况的物料硬度、气流流速调整凹孔的深度与孔径，针对高磨损工况还可以在球面表面做硬化处理，提升构件的使用寿命，凹孔的排布密度也需要根据实际的流量需求调整，大流量工况下适当降低孔密度保证结构强度，小流量高精度匀化场景下可以适当提升孔密度，提升匀化效果。
