长板成型专用模具结构设计

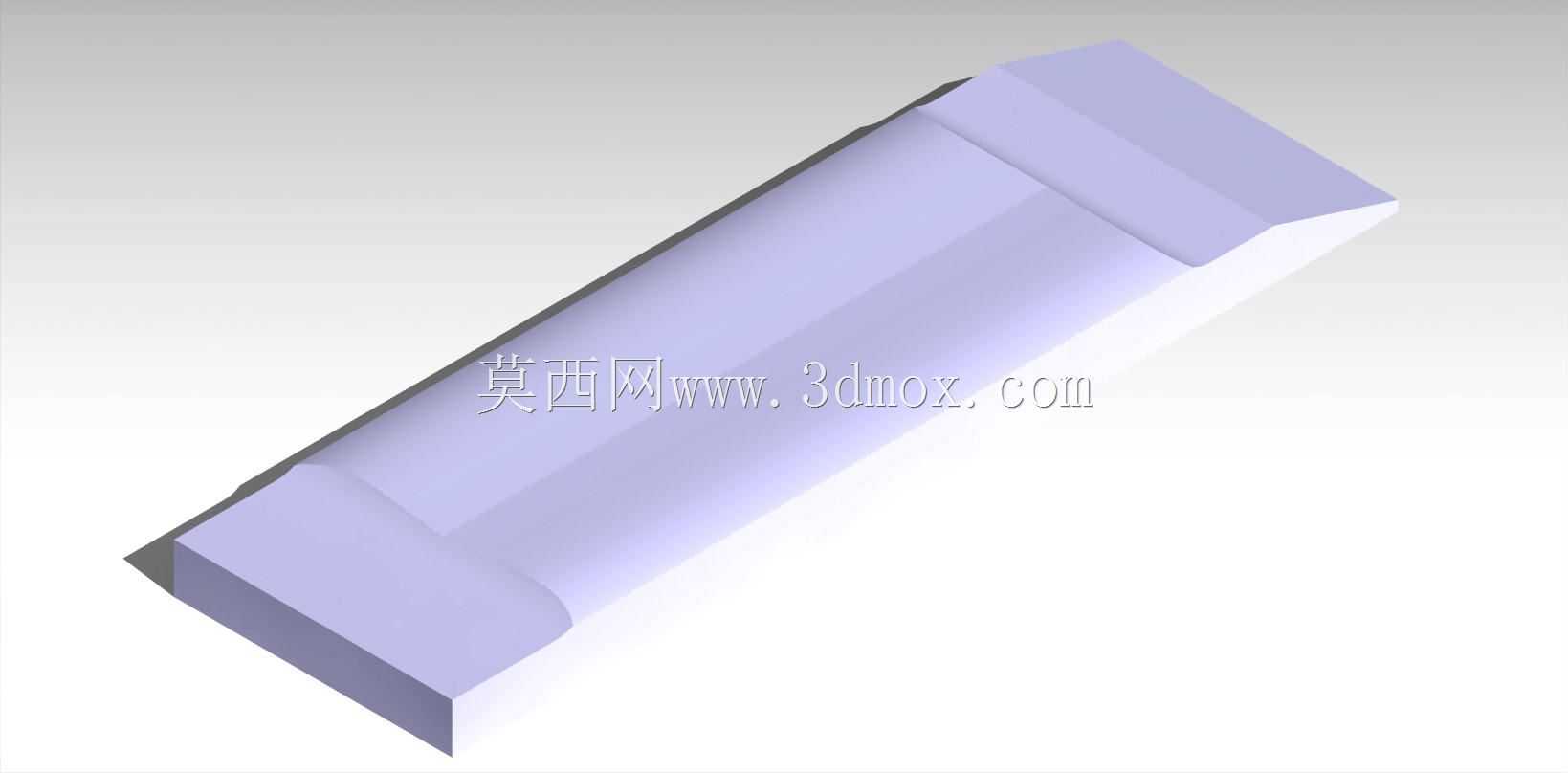

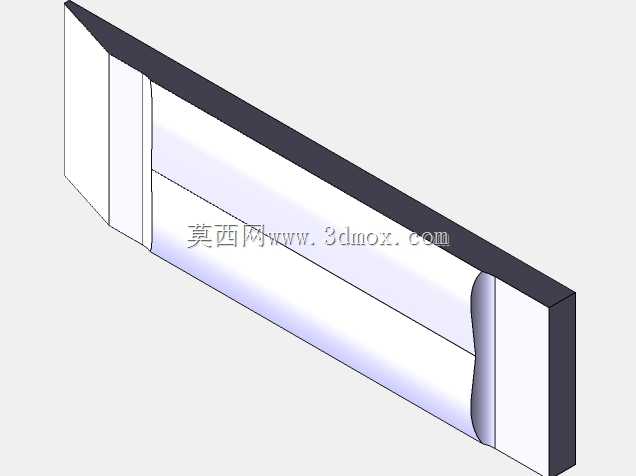

在板材压制成型的生产场景中，这类长板模具主要承担长条类复合板材、工程塑料长板件的压制成型工序，适配中小批量的定制化长板件生产需求，常见于户外休闲装备板材加工、工程结构长条板材预制的生产环节。从结构设计逻辑来看，该模具采用整体式模腔布局，模腔沿长度方向做等截面延伸设计，两端设置定位止口结构，合模时可通过止口实现上下模的精准对位，避免压型过程中出现模腔错位导致的板材壁厚不均、边缘飞边超差问题。模体的工作型面做了渐变圆弧过渡处理，对应长板件两端的收边结构，压型时可让板材原料在型腔内均匀流动，减少局部应力集中导致的成型件翘曲变形，成型后的长板件无需额外做边缘倒角修磨，可直接进入后续裁切、打孔工序。考虑到长板类工件脱模时易出现长度方向的卡滞问题，模具的分型面设置在工件最大截面处，模腔侧壁做了0.5°的脱模斜度，既不会影响成型件的尺寸精度，又能降低脱模阻力，配合生产线的顶出机构可实现平稳脱模，避免长板件在脱模过程中出现弯折、表面划伤。安装边界方面，模具的上下模座均预留了标准T型槽安装位，可直接适配常规液压机的工作台装夹尺寸，模座的定位孔间距符合通用压装设备的装夹规范，无需额外制作转接板即可完成上机安装，换模时可通过定位销快速对位，缩短生产线换型调试的时间。模体的非工作区域做了减重槽设计，在保证模体整体刚性、满足压型时的承压要求前提下，降低模具整体重量，方便车间内的吊装转运。日常生产使用中，该模具可适配热压、冷压两种成型工艺，针对不同材质的长板原料，仅需调整压装压力、保压时间参数即可完成成型作业，型面的硬化处理层可承受长期反复压合的磨损，延长模具的单次修模周期，适配连续化的生产排班需求。
