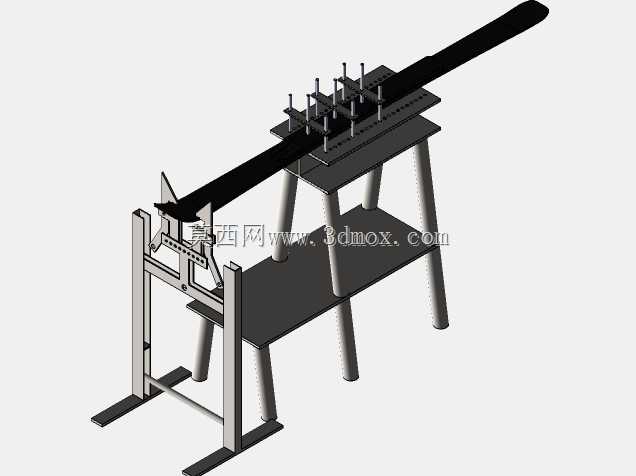

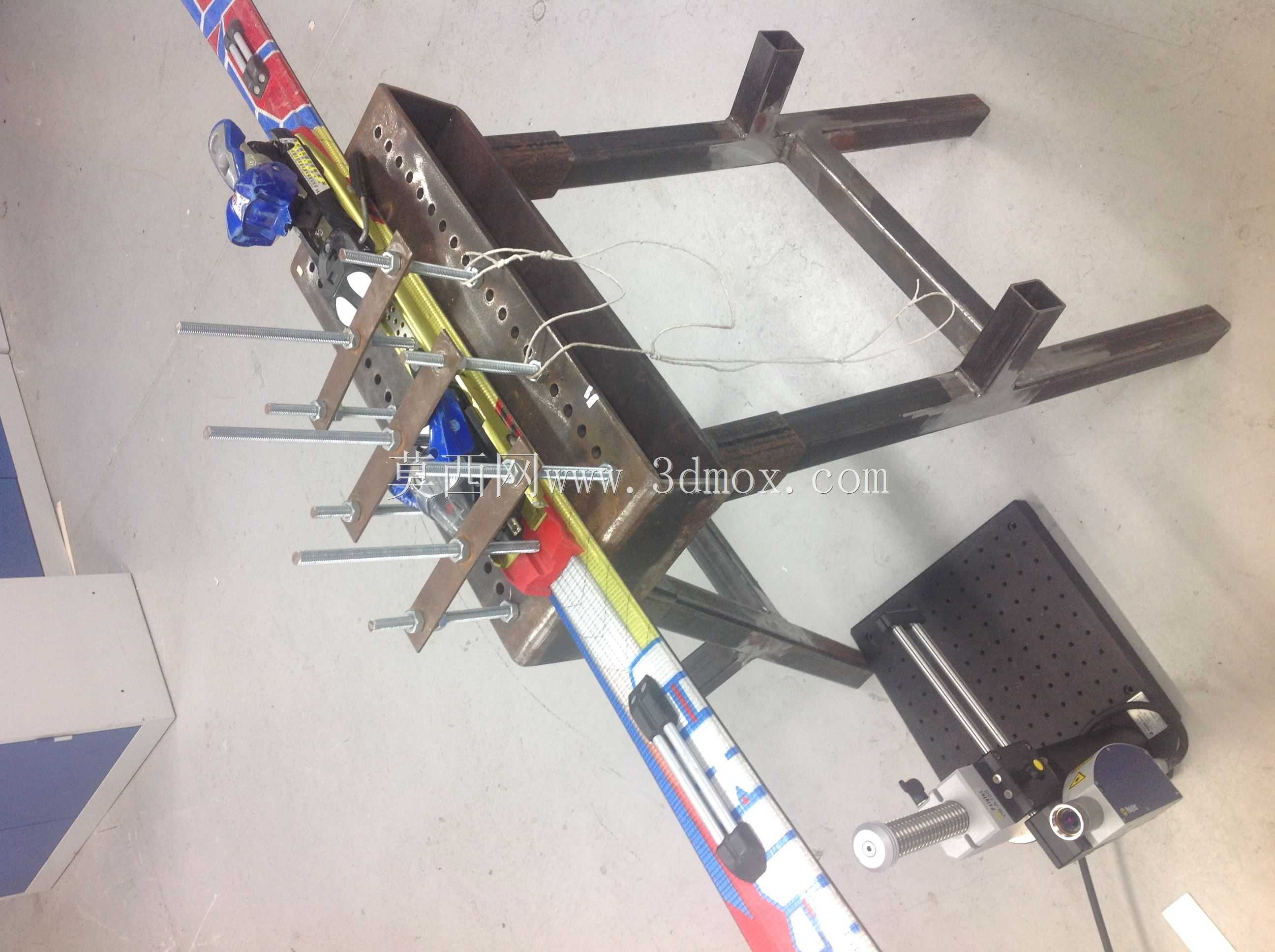

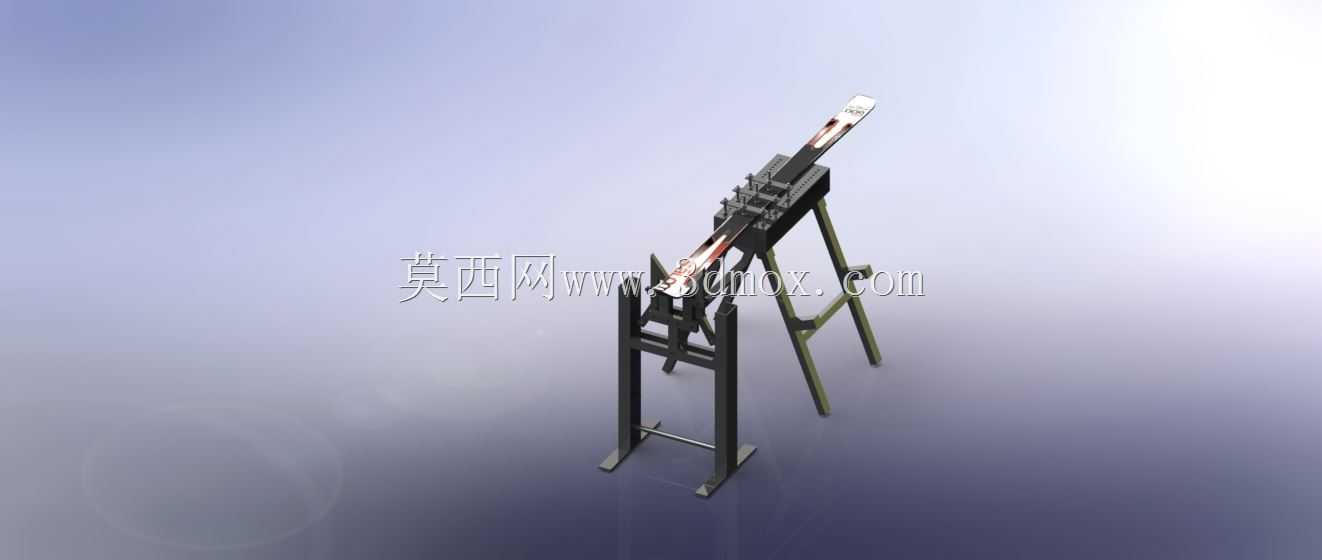

高山滑雪板振动模式测试试验台结构

该试验台主要应用于冰雪运动器材研发测试场景，针对高山滑雪板的一阶振动模态特性开展专项测试，为滑雪板的材料选型、结构优化、动态性能调校提供可靠的力学数据支撑，是冰雪运动装备研发环节中用于动态特性验证的专用台架设备。台架采用立式双立柱支撑搭配斜向辅助支腿的结构形式，主体承载框架采用矩形截面型钢焊接成型，立柱底部设置带安装孔的水平支撑脚，可通过膨胀螺栓与混凝土地面或重型铸铁平台固定，安装时需保证支撑脚平面度公差控制在0.2mm/m范围内，避免台架自身共振干扰测试数据采集。测试工位设置在台架上部，配置多组可调式压紧定位组件，可适配不同长度、不同板型的高山滑雪板装夹需求，装夹位置可沿滑雪板长度方向无级调整，能够模拟滑雪板在实际滑行中的不同约束边界条件，压紧组件接触面包覆聚氨酯缓冲垫层，避免装夹过程中对滑雪板板面造成压痕损伤，同时保证装夹刚度满足振动测试的约束要求。台架中部预留振动激励装置与传感器的安装接口，可适配接触式激振器或非接触式振动激励设备的安装，安装面设置标准螺纹孔阵列，无需额外打孔即可完成测试组件的快速装拆，台架侧面预留走线槽位，可规整布置振动传感器、加速度计的信号传输线缆，避免测试过程中线缆晃动带来的信号干扰。设计过程中优先考虑台架自身的固有频率规避，通过结构刚度匹配计算，让台架自身一阶固有频率远高于滑雪板测试的目标振动频率区间，杜绝台架与试件产生耦合振动影响测试结果，斜向支腿与主立柱之间采用可拆卸螺栓连接，既可以提升台架整体的抗侧倾刚度，也方便设备拆解转运。台架整体占用安装空间宽度约0.8m，长度约1.2m，高度约1.5m，对安装场地的顶面净空要求不超过1.8m，常规实验室空间即可完成布置，无需额外的地基加固处理，支撑脚处还可选配调平脚垫，适配地面存在一定平整度偏差的安装场景。
