国际象棋兵棋子立体结构设计

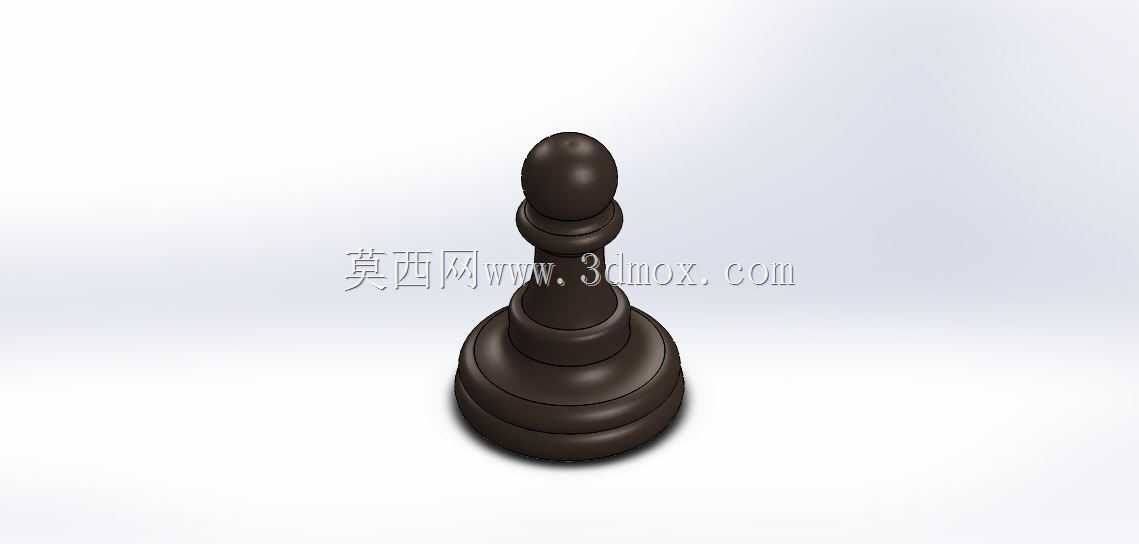

这款棋子模型对应国际象棋中的兵位棋子，整体采用回转体对称结构设计，建模过程中全程以中心轴线为基准完成所有特征的搭建，所有曲面过渡均做了等半径圆角处理，避免出现应力集中的锐角棱边，既适配桌面摆件的握持触感要求，也能满足3D打印成型时的脱模与支撑布设需求。从实际应用场景来看，该模型既可以作为标准国际象棋套装的替换配件，用于补全缺失损坏的单兵棋子，也可以单独作为桌面装饰摆件、文创周边开发的原型结构，部分桌游开发场景中也可将其作为回合标识、进度标记部件使用。结构设计上，底部采用三层阶梯式加宽底座，最底层直径为整体最大尺寸，逐层向上收窄形成稳定的支撑结构，放置在平整桌面时重心完全落在底座投影范围内，侧倾15度范围内不会发生倾倒，满足日常使用中频繁拿取、挪动的稳定性要求。底座向上延伸出等直径的柱身段，作为棋子的握持区域，柱身直径适配成年人手指捏持的尺寸范围，表面为光滑圆柱面，没有额外的凹凸纹理，拿取时不会硌手也不易打滑。柱身上方通过两级圆弧过渡连接顶部的椭球形端头，端头的长轴与中心轴线重合，曲面曲率连续，没有拼接棱线，视觉上呈现圆润饱满的质感。建模时所有回转特征均采用草图旋转生成，没有使用碎片化的曲面拼接，特征树逻辑清晰，后续如果需要调整尺寸比例，只需要修改草图中的直径、高度参数即可快速完成整体缩放，不需要重新搭建特征。考虑到不同的加工成型场景，模型的所有壁厚都做了均匀化处理，如果采用空心打印方案，最小壁厚不低于1.2mm，能够满足FDM与光固化3D打印的最小成型壁厚要求，不需要额外添加壁厚修正特征。安装边界方面，棋子底部为完全平整的圆形平面，没有额外的定位凸台或卡扣结构，可以直接放置在任意平整的棋盘表面，不需要配套的安装固定结构，如果需要加装防滑垫、磁吸结构，也可以直接在底座底面预留加工余量，不会破坏原有外观结构。实际使用中，该结构的抗磕碰性能较好，即使从桌面高度意外跌落，由于所有边角均为圆弧过渡，不会出现尖锐部位崩裂的情况，日常维护只需要擦拭表面即可，没有容易积灰的狭窄缝隙。
