FitBit Charge2智能手环主体结构设计

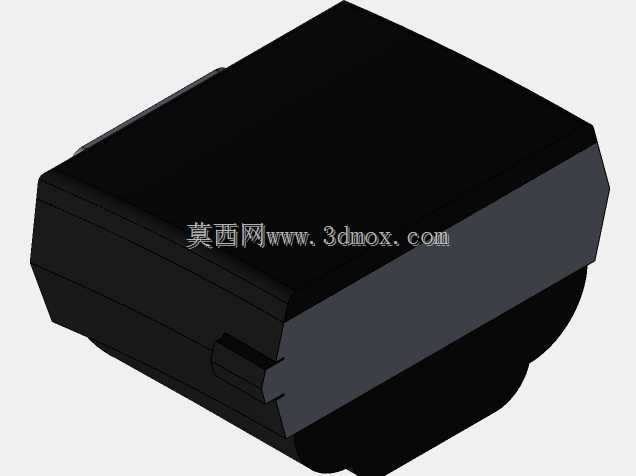

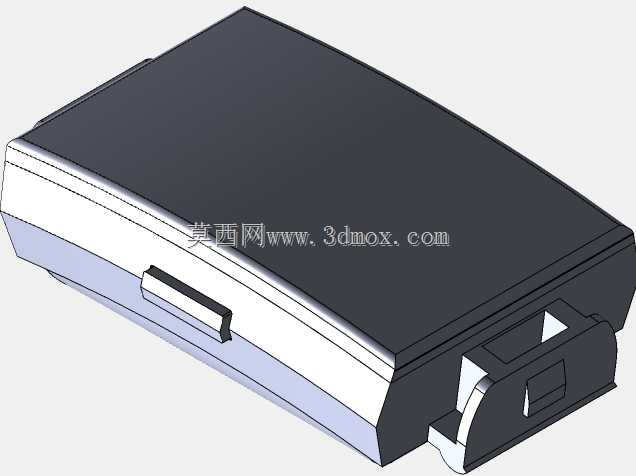

　　该结构为智能穿戴设备的核心承载主体，日常使用中需贴合人体腕部曲面，承担内置传感器、电池、电路模块的固定防护作用，同时要兼顾腕带连接、充电对位的装配需求，是可穿戴消费电子结构设计中典型的小型精密承载件。设计初期优先考量人体佩戴的贴合度，针对原产品佩戴时底部硌腕的问题，对主体下边缘的弧度做了适配调整，让主体与腕部皮肤的接触压力分布更均匀，避免长时间佩戴留下压痕。主体外壳采用分层扣合结构，上盖为平整的深色覆盖件，预留显示模块的安装位，下壳做弧面过渡处理，两侧设置腕带连接的卡扣槽位，卡扣采用嵌入式凸台结构，无需额外金属紧固件即可实现腕带的快速拆装，同时保证佩戴时的连接强度，避免日常活动中腕带脱落。充电接口设置在主体一端，采用隐藏式对位结构，

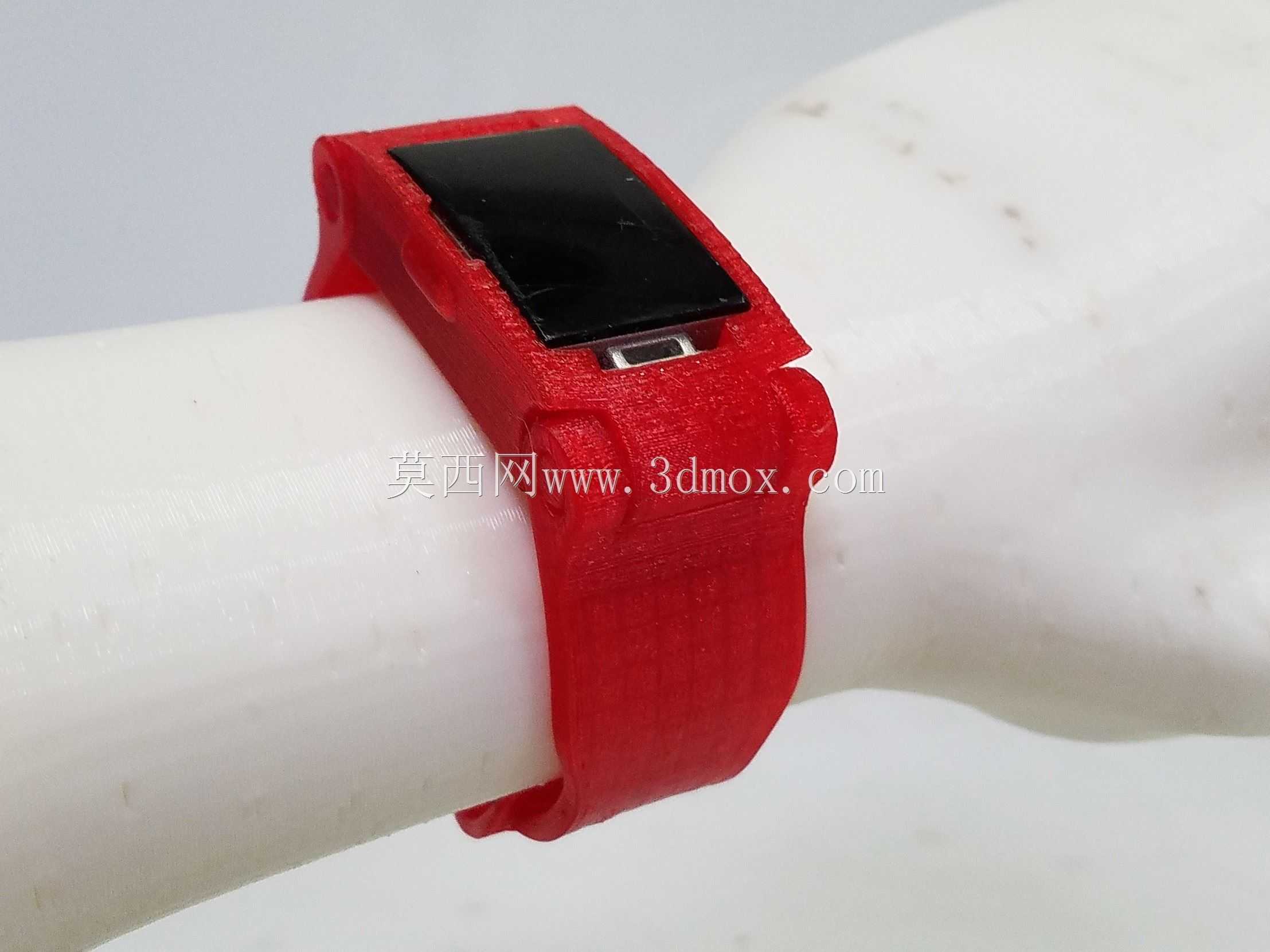

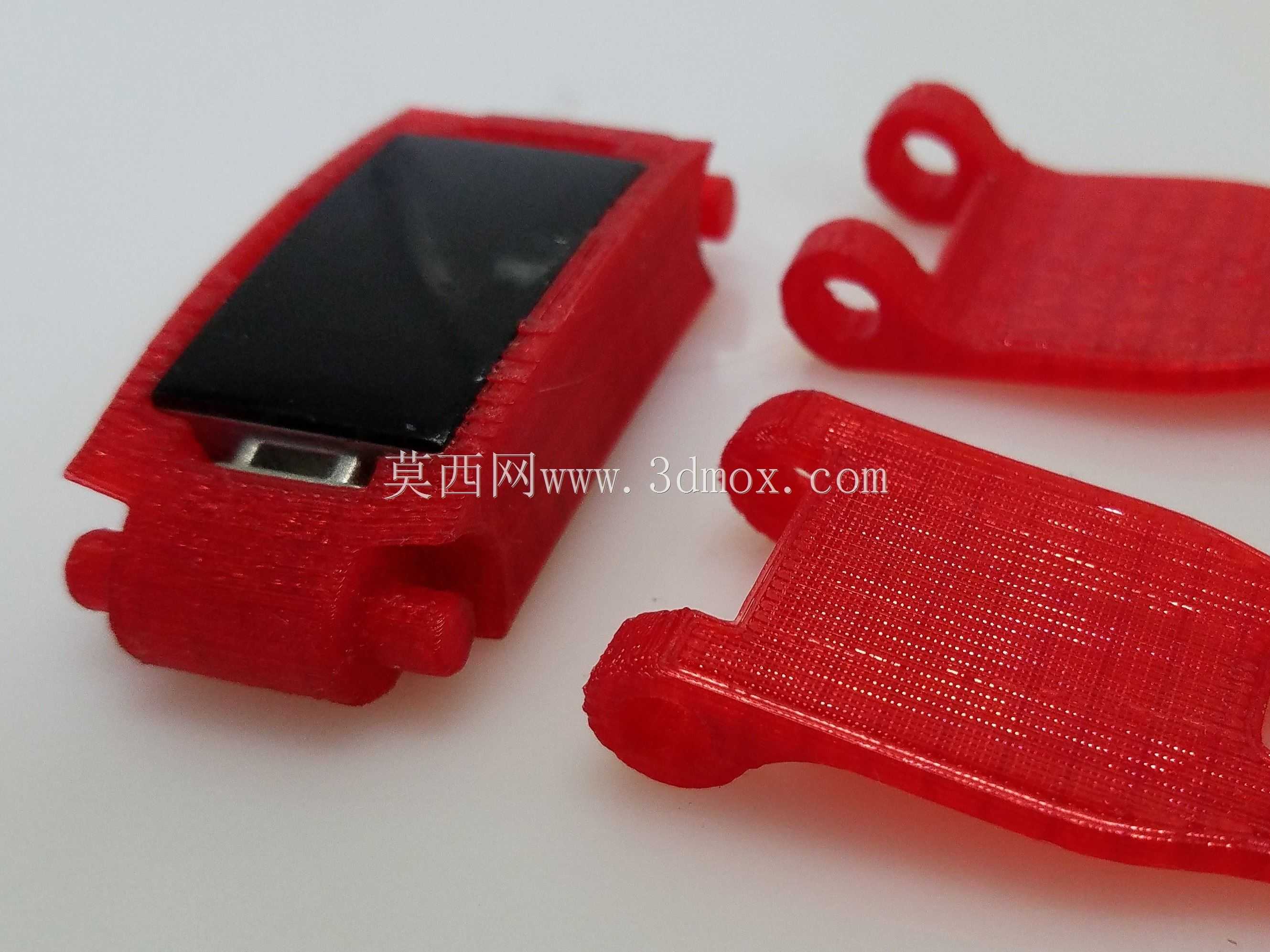

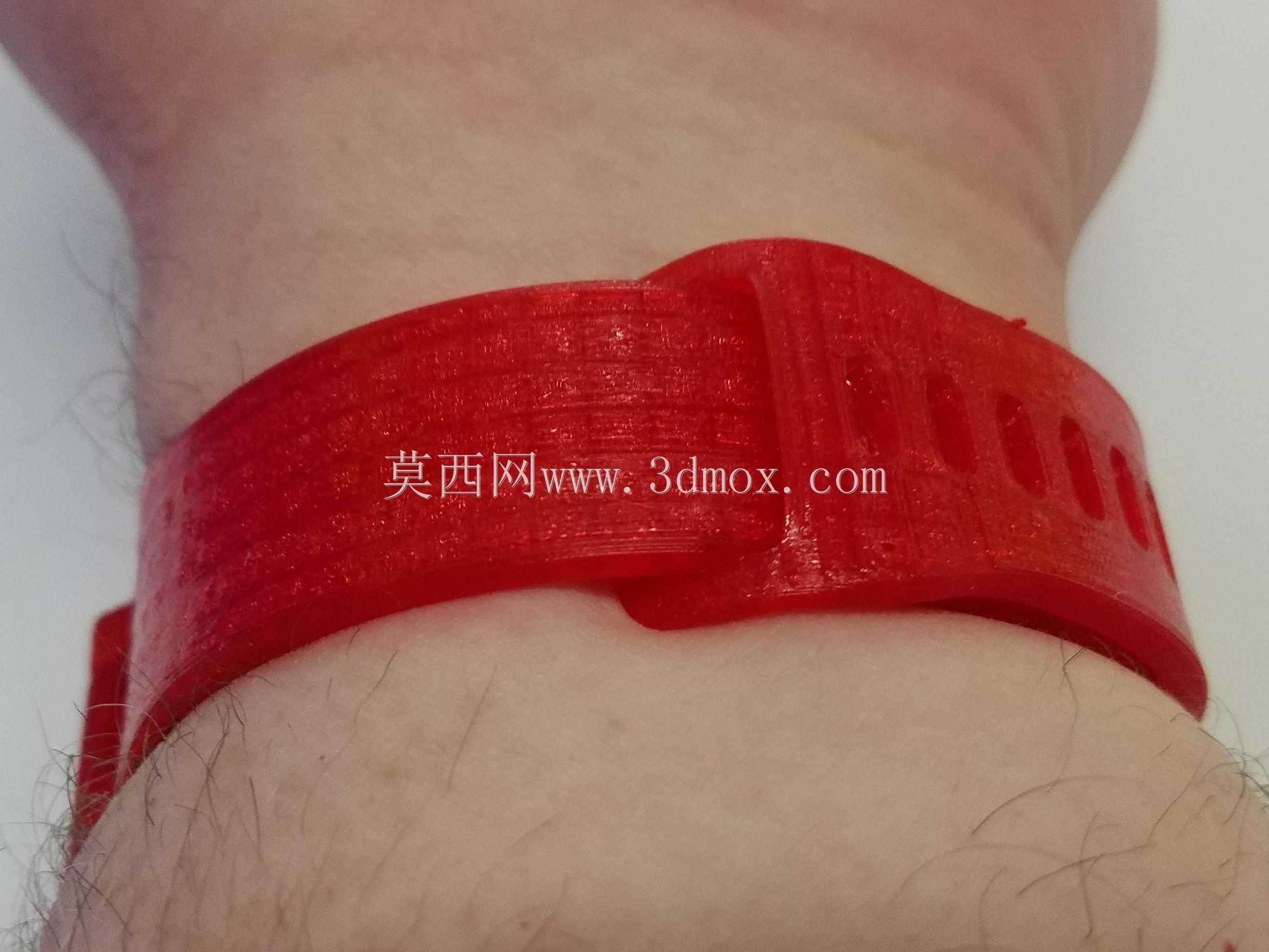

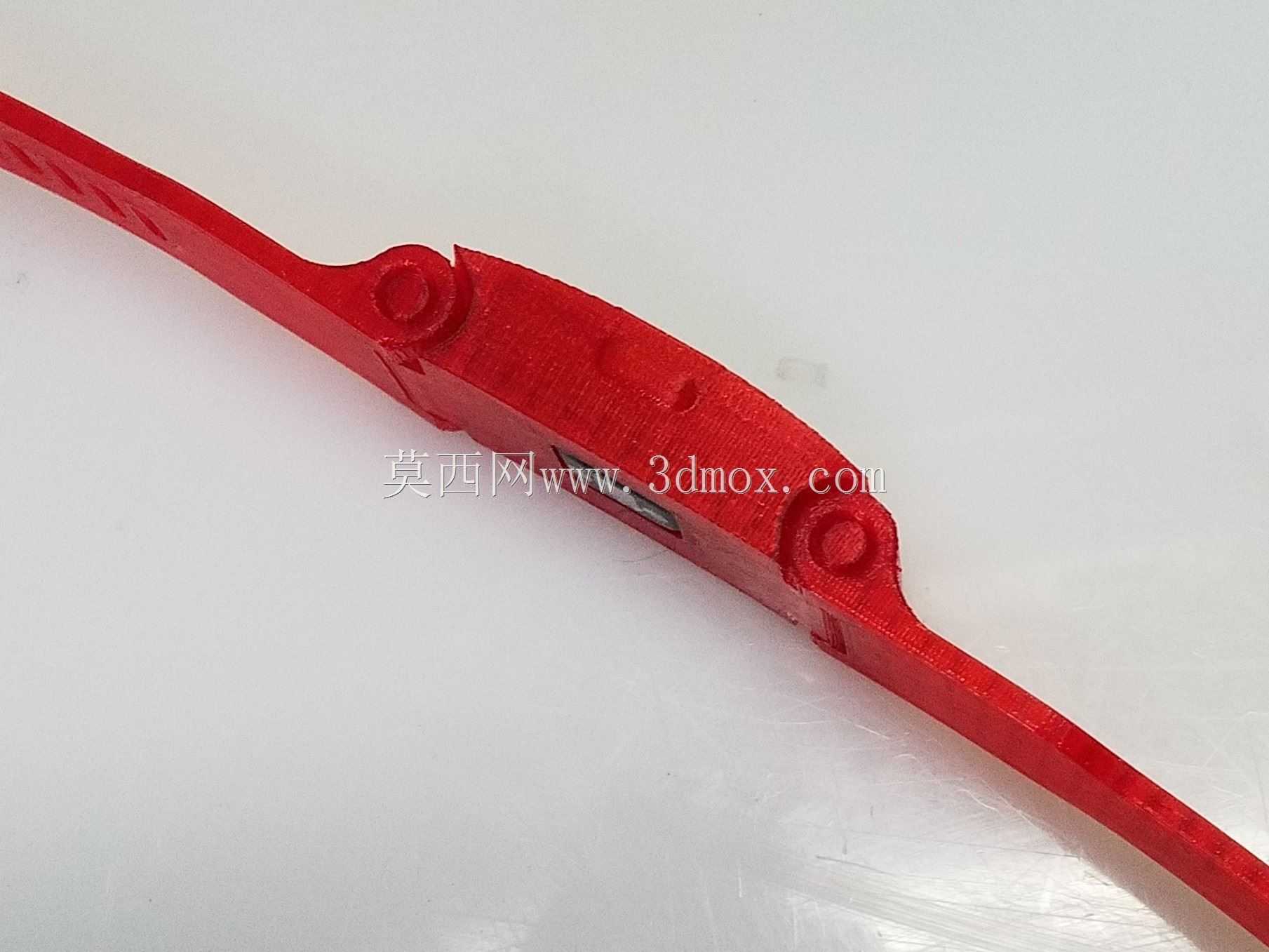

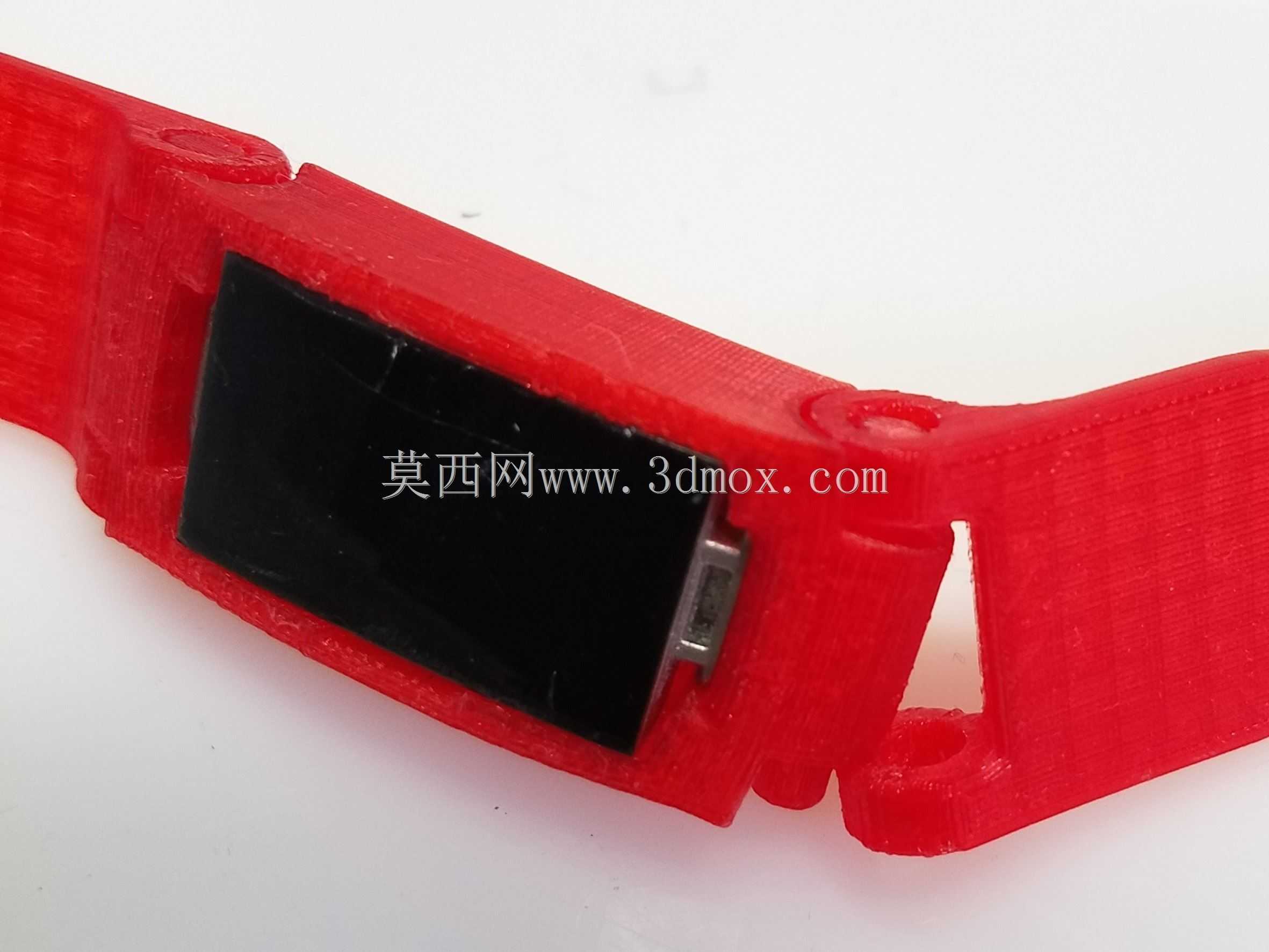

　　与充电底座的触点精准匹配，接口周边做了微小的挡边设计，减少日常使用中汗液、灰尘对充电触点的侵蚀。建模过程中对安装边界做了严格把控，主体内部腔体的尺寸完全适配内置的电路板、锂电池与心率传感器，各部件的定位筋位公差控制在0.1mm以内，避免组装后出现部件晃动、异响的问题；腕带连接槽的深度与卡扣的配合间隙经过反复校核，既保证拆装时的顺畅度，又能在腕部大幅度弯曲时不会出现松脱。针对后续3D打印验证的需求，主体结构的壁厚做了均匀化处理，整体壁厚保持在1.2mm-1.5mm区间，避免打印过程中出现壁厚不均导致的翘曲变形，同时预留了TPU柔性腕带的连接余量，腕带与主体衔接处做了圆角过渡，不会在腕部活动时硌压皮肤。

　　该结构可直接用于智能手环的改装适配、定制化腕带的匹配设计，也可作为小型穿戴设备主体结构的设计参考，帮助结构工程师快速理清穿戴类产品的人机适配、部件固定、接口对位的设计逻辑，在做同类小型精密承载件设计时，可直接参考其壁厚控制、卡扣配合、曲面贴合的处理方式，减少前期试错成本。
