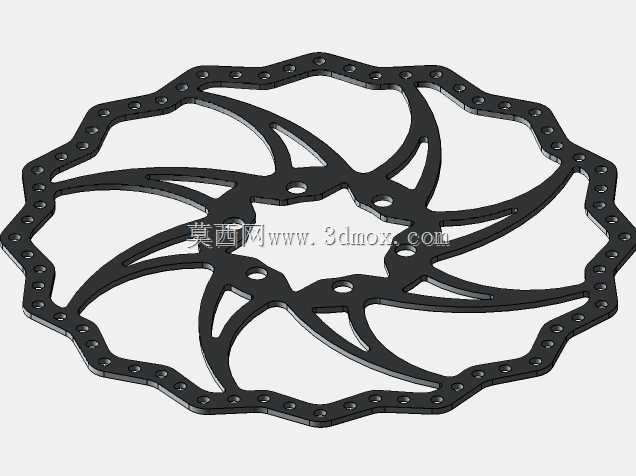

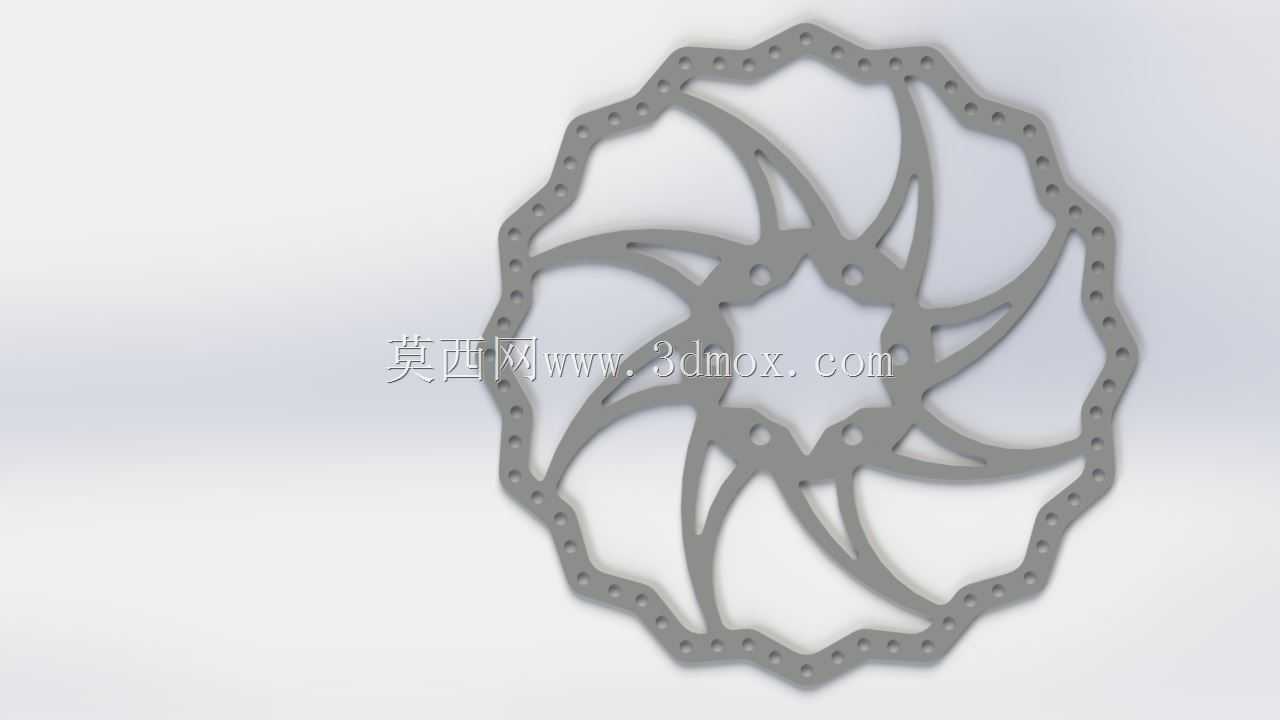

山地车用160毫米鳄鱼型散热制动盘结构

这款制动盘是面向山地骑行场景开发的碟刹制动组件，适配常规山地车后轮安装位，核心尺寸为160毫米外径，是目前越野、林道骑行场景中普及率较高的碟刹规格，能够兼容市售主流规格的夹器安装座，不需要额外调整车架安装位的孔距参数即可完成装配。从结构设计来看，盘体外缘采用波浪形齿边轮廓，也就是俗称的鳄鱼型外缘，这种轮廓并非单纯的造型设计，在实际制动过程中，旋转的齿边能够持续切割流经夹器的气流，带走来令片与盘片摩擦产生的热量，避免长距离下坡连续制动时出现热衰减，导致制动力下降的问题。盘体内部采用多辐条镂空支撑结构，辐条采用流线型弯曲布局，从中心安装法兰位置向外缘延伸，每根辐条的受力路径经过优化，在紧急制动产生大扭矩载荷时，应力能够顺着辐条均匀分散到整个盘体，不会在安装孔位置出现应力集中导致盘片开裂。中心安装区域采用星形定位孔布局，对应花鼓的六钉安装接口，安装时能够快速定位，保证盘片与花鼓的同轴度，减少制动时的蹭碟问题。盘片外缘均匀分布的细小散热孔，一方面进一步降低了盘体整体重量，减少车轮转动时的簧下质量，提升山地车在颠簸路面的操控响应性，另一方面也增加了盘片与空气的接触面积，强化散热效率，同时在涉水骑行后，这些孔洞能够快速排走盘片与来令片之间的积水，缩短制动恢复的时间，避免湿滑路面制动力不足的风险。在实际使用场景中，这类制动盘能够应对林道穿越、轻度越野的制动需求，相比普通圆形平盘，在连续长下坡的工况下，盘面温度能够降低15%左右，有效减少来令片的磨损速度，延长制动系统的维护周期。设计过程中需要重点控制盘片的平面度公差，安装后的端面跳动量需要控制在0.1毫米以内，否则高速制动时会出现明显的抖动，影响骑行手感与制动安全性；同时盘片的厚度均匀性也需要严格管控，保证来令片与盘片的接触面积均匀，避免局部过度磨损。
