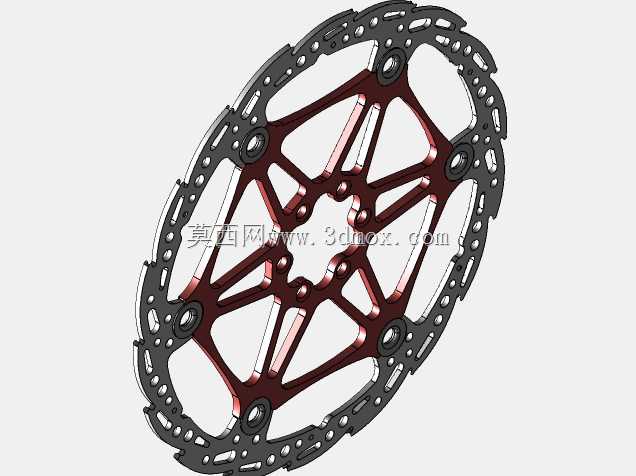

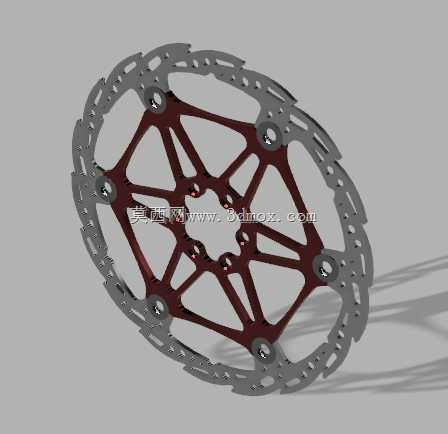

203mm规格自行车浮动碟刹制动盘结构

这款203mm直径的碟刹制动盘，主要面向山地车速降、重度越野骑行这类对制动负荷要求极高的使用场景，大尺寸盘体带来更长的制动力臂，同等夹器推力下能输出更大的制动扭矩，应对长距离下坡连续制动的工况时，能有效降低骑手需要施加的握力，缓解长时操控的手部疲劳。盘体采用内外分体的浮动式结构设计，外层摩擦环与内层安装支架通过铆接点位连接，预留了微小的轴向窜动间隙，连续制动产生高温时，摩擦环可以自由热膨胀，不会因为热应力导致盘体翘曲变形，避免刹车时出现蹭碟、制动脉冲的问题，同时浮动连接结构也能过滤一部分刹车时的高频振动，提升握把的操控手感。外层摩擦环采用连续镂空的波浪形外缘设计，一方面是在保证结构强度的前提下尽可能削减非摩擦区域的材料重量，降低轮组转动惯量，提升轮组加速响应速度，另一方面镂空槽可以在盘体转动时形成导流风道，快速带走摩擦产生的热量，避免高温导致的摩擦片热衰减，连续制动时也能维持稳定的摩擦系数。内层安装支架采用多辐条镂空的蜘蛛式构型，六个安装螺栓孔沿中心圆周均匀分布，适配主流的六钉碟刹花鼓安装标准，安装孔位的同轴度、端面跳动公差都控制在骑行制动要求的精度范围内，安装后不需要额外打磨调整就能保证盘片与夹器的平行度，避免偏磨。辐条之间的大尺寸镂空既进一步降低了整体重量，也能减少骑行过程中泥水、砂石在盘片与支架之间的堆积，越野路况下不容易被异物卡滞影响制动。盘片整体厚度适配主流的油压、线拉碟刹夹器来令片间距，摩擦面的平面度满足高速制动时的接触要求，不会出现局部接触导致的制动力不均。从结构设计逻辑来看，这款制动盘平衡了大制动力需求、散热性能、结构强度与轻量化要求，分体浮动的结构也解决了大尺寸碟片高温变形的常见问题，安装边界完全兼容市售标准六钉花鼓，不需要额外改装就能直接替换升级，适合重度越野、速降类自行车的制动系统改装与配套使用。
