2208规格2600Kv外转子无刷直流电机

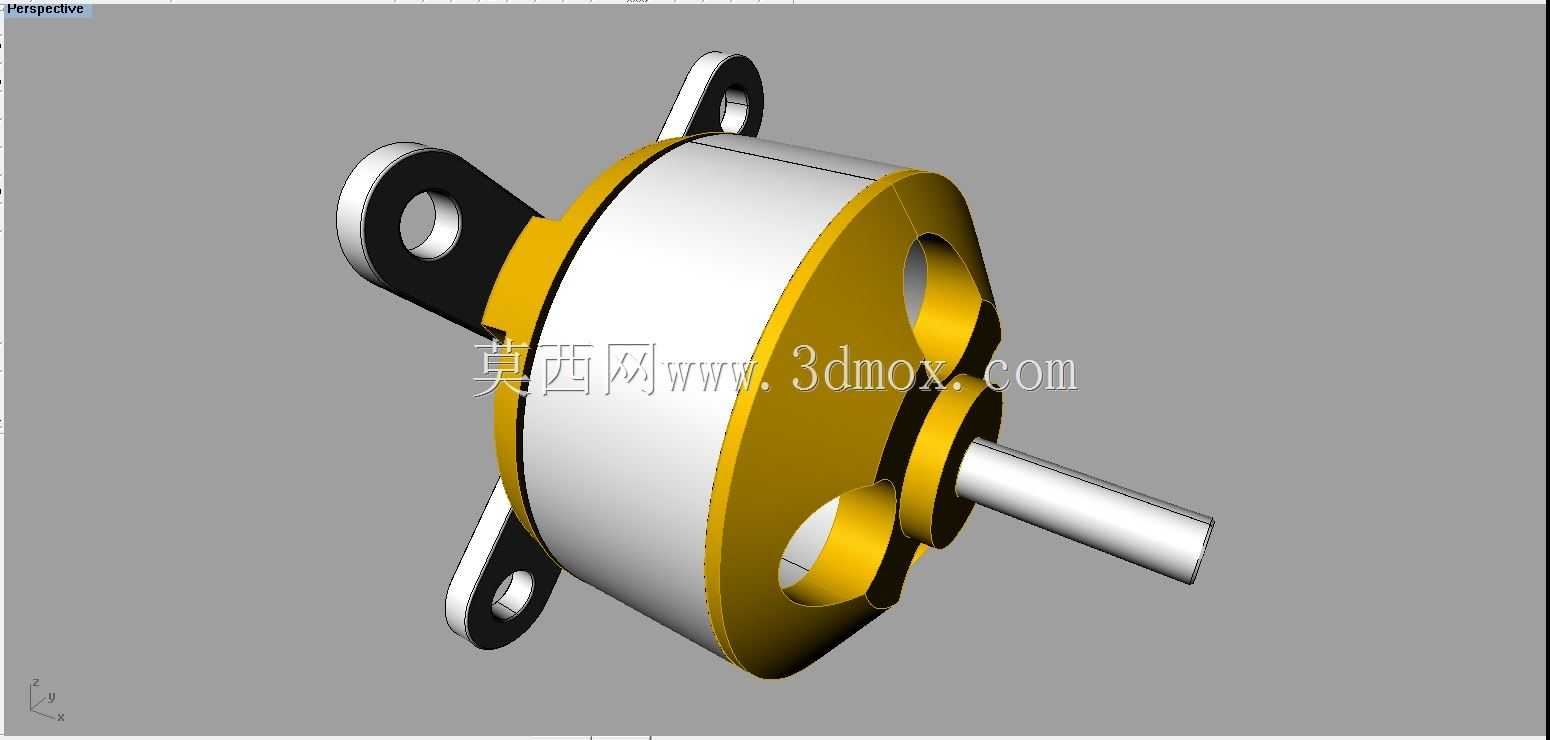

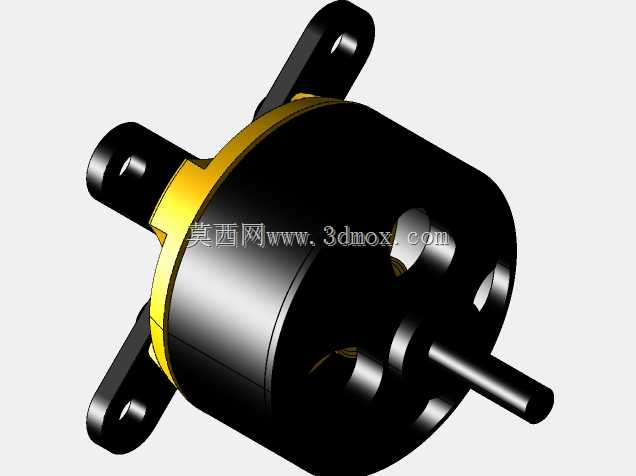

这款2208规格2600Kv的外转子无刷直流电机，是小型动力驱动场景里的常用元件，在航模、小型桌面机器人、微型传动设备中都有广泛应用。从结构设计来看，它采用外转子布局，转子外壳直接集成磁钢，转动惯量匹配2600Kv的转速特性，输出轴采用单出轴光轴设计，轴径适配常规小型联轴器与桨夹的安装尺寸，不需要额外做轴径转接就能直接对接负载端。安装结构上，电机尾部设计了三个带安装孔的凸耳，三个安装孔呈120度圆周均布，孔位的中心距经过标准化设计，能直接适配多数小型设备的电机安装座，安装时只需要三颗M2规格的螺丝就能完成固定，不需要额外设计定制转接支架，能大幅缩短小型设备的结构设计周期。

从功能特性来看，这款无刷电机没有碳刷结构，运行时不存在碳刷磨损带来的维护需求，连续运行的稳定性远高于同规格有刷直流电机，2600Kv的转速常数意味着每增加1V输入电压，电机空载转速提升2600转，适配2-4S的锂电池供电区间，在常用的3S供电下空载转速能达到一万转以上，输出扭矩足够驱动小型螺旋桨、微型减速箱或者轻载传动轮组。设计过程中，外转子外壳做了镂空开窗处理，一方面能减轻电机自身重量，对于对重量敏感的航模类应用来说，每克重量的降低都能提升整机的动力冗余；另一方面镂空结构能在转子转动时带动空气流动，直接带走定子绕组工作产生的热量，避免长时间高负载运行时绕组过热退磁，不需要额外加装散热风扇就能满足持续工作的散热需求。

在实际选型应用中，这款电机的安装边界清晰，主体圆柱外径为28mm，主体长度不含输出轴为22mm，输出轴伸出长度为10mm，三个安装凸耳的外圆直径为36mm，设计安装位时只需要预留直径38mm、深度25mm的圆柱空间，就能完全容纳电机主体，不会和周边结构件产生运动干涉。定子部分采用多槽集中绕组设计，绕组的线径和匝数匹配2600Kv的参数，低速运行时扭矩输出平顺，没有明显的齿槽卡顿感，搭配常规的无刷电调就能实现平滑的转速调节，不管是用于航模的拉力输出，还是用于小型自动化设备的精准转速控制，都能满足使用要求。电机的前后端盖采用定位止口配合，装配时同轴度公差控制在0.02mm以内，运行时转子的径向跳动量极小，高速转动时不会产生明显的振动和噪音，能提升整套设备的运行稳定性。
