巴哈越野赛车底盘框架结构设计

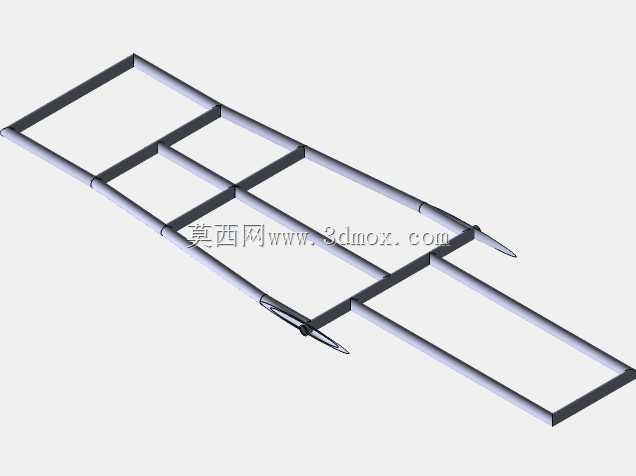

巴哈赛事用车的底盘框架是整车性能的核心承载基础，这套框架结构采用分段式矩形钢管排布设计，完全围绕越野工况下的载荷传递需求搭建。从实际赛事应用场景来看，这类底盘需要同时应对飞跳落地的冲击、非铺装路面的持续扭转、动力总成的振动传递以及转向机构的交变载荷，框架的主梁沿车身纵向通长布置，在驾驶舱区域设置多道横向加强梁，既预留了驾驶员的操作空间，也能将正面碰撞的冲击力沿多路径分散到整个框架结构上。前端延伸的双纵梁结构专门用于安装前悬摆臂与转向机固定点，梁端的锥形收头设计在保证安装点位强度的同时，尽可能降低前端非必要重量，符合越野赛车前后轴荷分配的设计要求。底盘的横向梁间距经过严格匹配，既对应了座椅、电池盒、油箱等部件的安装孔位边界，也兼顾了钢管弯曲加工的工艺可行性，所有梁体的连接节点都处于载荷传递的关键路径上，避免出现应力集中的锐角衔接结构。从设计思路上看，这套框架没有采用复杂的异型管结构，全部使用等截面矩形管搭建，一方面降低了管材采购与弯管加工的成本，适合学生车队或小型改装团队的加工条件，另一方面等截面管材的力学性能计算更简便，在做有限元校核时能快速获取准确的参数，缩短设计迭代周期。框架的整体宽度控制在常规越野赛事的轮距适配范围内，纵向长度预留了后悬总成与动力单元的安装空间，底部的梁体平面度公差控制在合理区间，保证后续安装护板、传动部件时不会出现装配干涉。在实际使用中，这套底盘框架可以直接适配主流的巴哈赛车内燃机动力布局，悬架安装点的位置参数符合通用改装件的适配标准，不需要额外做转接座设计，横向加强梁的位置也预留了安全带安装点、防滚架连接点的固定位置，能够直接满足赛事安全规则的安装要求。不同于民用车辆的承载式车身结构，这类钢管框架底盘的所有载荷都由梁体直接承担，没有额外的车身覆盖件承力，所以每一道横梁的位置都经过载荷路径优化，比如在驾驶员脚踏区域的横梁做了局部加强，应对制动时驾驶员施加的踏板反力，在动力总成安装区域的梁体增加了局部支撑点，避免发动机长期振动导致梁体出现疲劳开裂。框架的边缘没有多余的外凸结构，防止越野行驶中被石块、树根挂扯，前后端的梁体延伸长度也考虑了碰撞溃缩的需求，在发生正面撞击时能通过前段梁的变形吸收部分冲击能量，降低传递到驾驶舱的冲击力。
