长条式带安装孔锁止构件结构设计

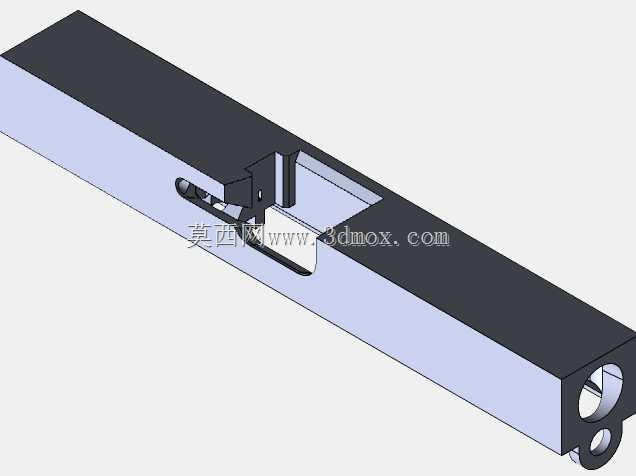

这款长条式锁止构件，常应用在机柜侧门、设备防护舱、小型仓储格口的启闭锁止场景中，日常工况下承担着限位、锁止、快速脱开的核心作用，替代传统外挂锁具的外露式安装，能让设备外表面保持平整无凸起，减少磕碰剐蹭的风险。从结构设计逻辑来看，整体采用等截面长条型材作为主体基底，主体截面为矩形，长度方向预留了足够的安装贴合面，能直接贴附在门板或框体的安装槽内，不需要额外做凸台避让，适配常规1.5-3mm厚度的钣金安装基材。构件一端设计了同轴双层安装孔，大孔用于穿入固定销轴实现主体的铰接定位，小孔用于挂接复位弹性件，让锁舌在无外力触发时能保持稳定的锁止伸出状态，不会因为设备振动出现意外脱开的情况。中部的锁舌区域采用了斜向导向面设计，关门过程中锁舌接触到框体挡边时，会顺着斜面自动回缩，待门板完全到位后锁舌自动弹出卡入挡边卡槽，整个过程不需要额外手动操作锁具，能大幅提升频繁启闭场景下的操作效率。锁舌侧方预留的拨块槽，是用于连接外部触发拨杆，用户只需要在门板外侧按压或拨动对应触发件，就能带动锁舌回缩实现开门动作，槽位的尺寸匹配常规直径3mm的圆柱拨杆，装配时不需要做额外的定制加工。主体上的减重凹槽并非随意开设，是经过受力校核后去除的非受力区域材料，在保证整体抗弯强度满足150N侧向冲击力不发生塑性变形的前提下，尽可能降低构件自身重量，同时凹槽也能作为安装对位的参考标记，装配时对齐钣金上的预冲凸点就能快速定位，减少装配时的尺寸核对时间。安装边界方面，构件整体厚度控制在12mm以内，嵌入安装后不会突出门板表面，适配的安装槽宽度只需要比主体宽度大0.2mm即可，长度方向预留2mm的窜动间隙就能满足铰接转动的空间需求，不会出现运动干涉。在设计过程中特意将所有棱边做了0.3mm的倒角处理，既避免加工和装配过程中锐边划伤操作人员，也能减少零件搬运过程中的磕碰掉漆问题，锁舌的活动间隙控制在0.1mm以内，既保证动作顺畅无卡滞，也不会因为间隙过大出现锁止后旷量晃动的问题。这类构件在实际应用中，还可以根据不同的安装场景调整锁舌的伸出长度，适配不同厚度的框体挡边，不需要重新开模制作主体，只需要调整锁舌零件的尺寸就能快速适配衍生需求，大幅降低多场景适配的设计成本。
