反向双棘爪间歇驱动棘轮机构

　　这套反向双棘爪驱动结构，核心解决的是往复振荡输入场景下的单向间歇传动需求，常见于轻工送料机构、纺织机械的进给单元、小型冲压设备的步进送料工位，以及需要把往复摆动力转化为单向步进转动的工况里。和常规单棘爪棘轮结构不同，这套结构采用双棘爪布局，能适配双向振荡输入的工况：当输入圆盘做逆时针方向的振荡摆动时，对应侧棘爪卡入棘轮齿槽，带动棘轮同步做逆时针步进转动；当输入圆盘做顺时针方向的回摆动作时，工作侧棘爪会顺着棘轮齿面滑过，另一侧棘爪则起到反向锁止作用，避免棘轮在回摆过程中出现跟转、倒转的问题，保证每次步进的转角精度稳定。

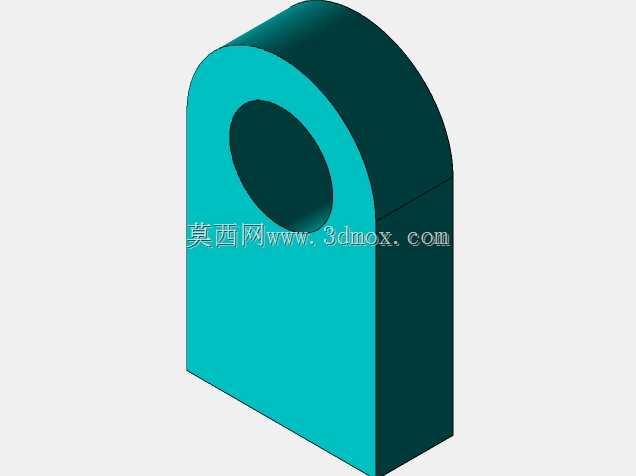

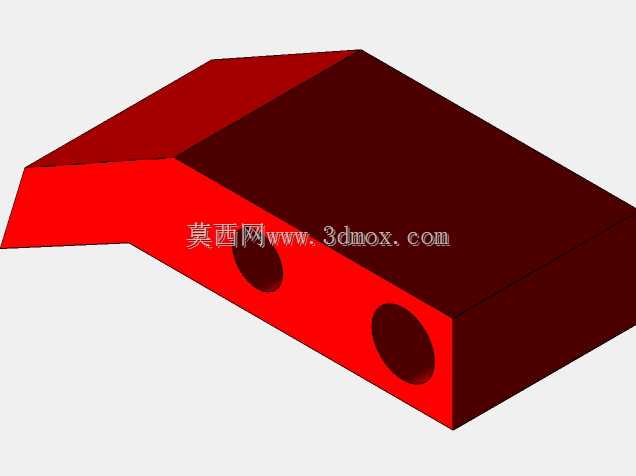

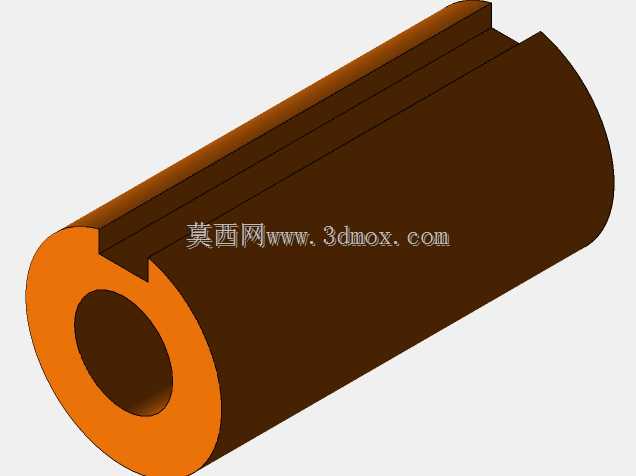

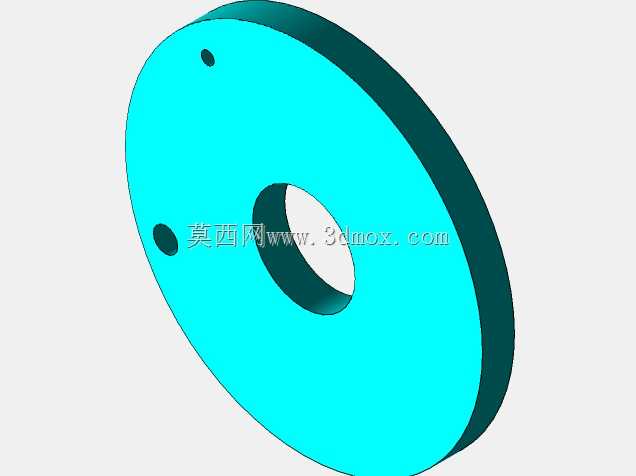

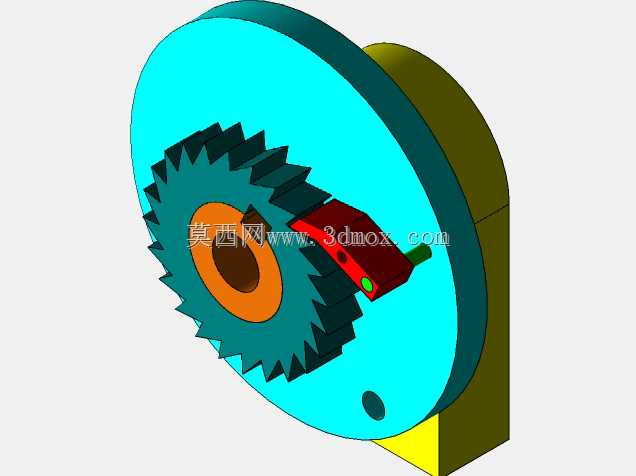

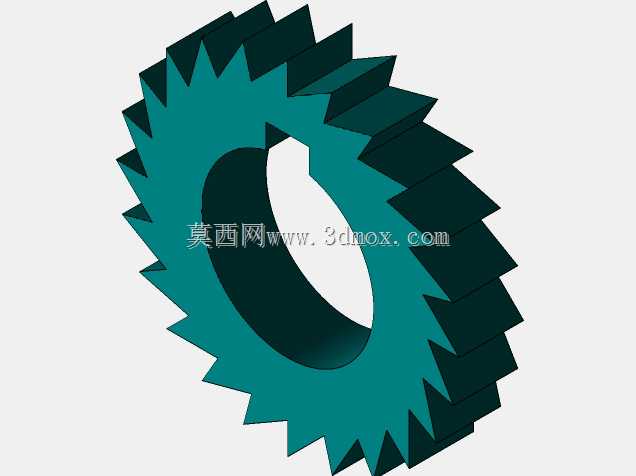

　　从结构设计逻辑来看，整个机构的安装基准是后侧的固定支撑圆盘，棘轮通过中心轴孔装配在支撑轴上，轴系预留了标准的转动配合间隙，保证棘轮转动无卡滞；两个棘爪分别通过销轴铰接在随振荡电机动作的转动圆盘上，棘爪尾部预留了弹簧安装位（图中红色构件即为带弹簧顶紧的棘爪座），靠弹簧预紧力保证棘爪始终贴合棘轮齿面，不会因为振动出现脱开、跳齿的问题。齿形采用的是常用的不对称锯齿形棘轮齿，工作面设计为直面，非工作面为倾斜滑面，既保证棘爪卡入时能传递足够扭矩，又能让回摆时棘爪顺利滑过齿顶，不会出现卡滞。

　　安装边界上，整个机构的轴向厚度由支撑圆盘、棘轮、摆动圆盘的叠装尺寸决定，径向尺寸以棘轮齿顶圆为最大边界，中心轴孔的尺寸可根据实际输出轴的直径做适配调整，安装时需要保证摆动圆盘的回转中心和棘轮的回转中心完全同轴，否则会出现棘爪啮合深度不一致、部分齿位受力过大打齿的问题。实际使用中，这套结构不需要额外的单向轴承配合，靠双棘爪的配合就能实现双向振荡输入下的单向步进输出，相比单棘爪结构，它的步进空程更小，反向锁止的可靠性更高，在小扭矩、高频往复的间歇进给场景里，能有效降低传动冲击，减少齿面磨损，长期运行的稳定性更优。设计时需要注意棘爪的铰接点位置要落在棘轮齿顶圆的切向合理区间内，保证棘爪卡入时的受力方向能让棘爪越卡越紧，不会出现受力脱开的情况，同时齿面的硬度要做相应处理，避免高频啮合下出现齿面压溃、磨损过快的问题。
