MakerBot赛事创意拼装机器人组件设计

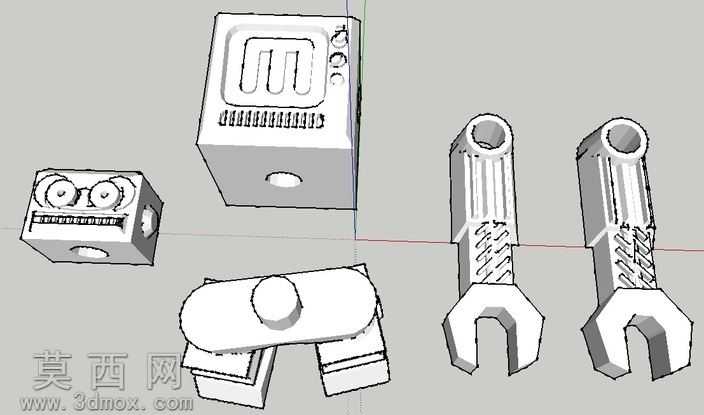

本作品为面向MakerBot赛事打造的创意拼装机器人三维设计，整体采用模块化拆分思路完成建模，将机器人拆解为头部、躯干、双机械臂、装饰功能块五个独立可拼接单元，适配3D打印的成型工艺要求。建模过程中针对每个零件的装配公差做了精细化调整，头部单元采用卡通拟人化造型，表面预留眼部、嘴部的细节凹槽，既可以打印后直接呈现表情效果，也为后续二次涂装预留操作空间，头部侧面设计有圆形凸台定位结构，可与躯干单元的对应凹槽实现无胶卡扣拼接。躯干单元分为两个功能区块，上方为带散热格栅纹理的方形功能盒，表面做了内凹标识造型与旋钮细节，还原设备类外观质感，下方为连接基座，预留了与双臂、头部的装配接口，接口处做了0.2mm的公差偏移，保证3D打印后零件可顺畅插拔。双机械臂采用一体化造型设计，上部为带防滑纹理的套筒结构，表面做了斜向防滑纹路与加强筋造型，既提升视觉层次感也强化零件打印后的结构强度，下部为扳手式末端结构，开口尺寸做了适配通用拼装零件的标准化设计，可实现简单的夹持操作功能。所有零件的建模均遵循FDM3D打印的工艺要求，所有悬空角度均控制在45度以内，减少打印支撑的使用量，零件壁厚统一设置为1.8mm，适配常规0.4mm喷嘴的打印路径规划，表面细节的凸起高度均设置为0.3mm以上，避免打印过程中细节丢失。材质渲染阶段针对不同零件做了差异化质感调整，主体零件采用哑光PLA塑料材质，表面粗糙度设置为0.6，还原普通3D打印件的磨砂质感，细节纹路处做了轻微的高光处理，突出结构轮廓，整体配色采用浅灰白为主色调，预留了充足的后期上色空间，既可以直接打印单色成品，也可以拆分零件打印不同色彩后拼装，适配赛事展示、创意教学、拼装玩具等多场景使用需求。
