适配3/4英寸轴承的高不对中补偿衬套

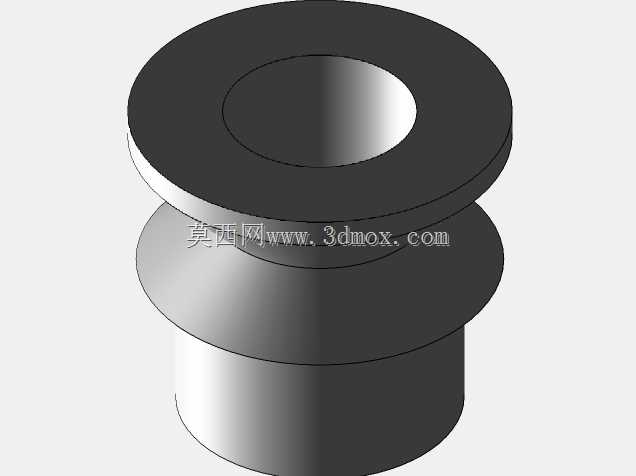

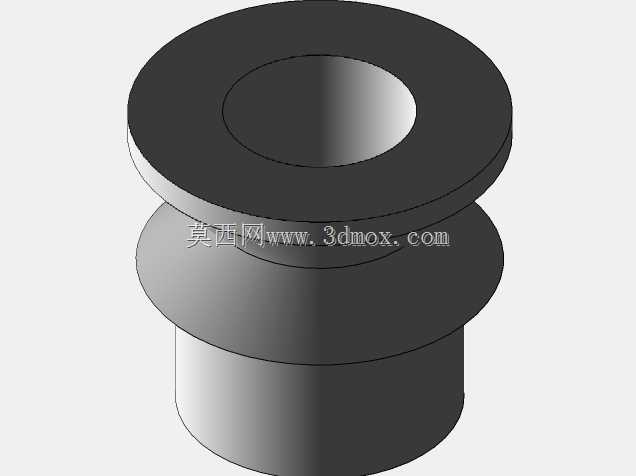

在重载传动、农用机械、输送线辊筒组这类存在安装误差或运行形变的轴系场景中，轴承不对中是引发滚动体偏磨、保持架碎裂、轴系温升超标的核心诱因之一，常规刚性衬套仅能起到定位隔套作用，无法抵消轴与轴承座之间的角度、径向偏移量，这类高不对中衬套正是为解决该类工程痛点设计。该衬套采用阶梯式同轴变径结构，上部为大直径法兰盘结构，下部为小直径同轴圆柱段，中部设置环形限位凸台，安装时下部圆柱段嵌入轴承座安装孔内，中部凸台端面贴合轴承座安装面完成轴向定位，上部法兰盘端面与轴承外圈端面贴合，将轴承的径向载荷均匀传递至安装基座。不同于常规偏心套仅能调整固定偏心量的设计，该衬套通过法兰与圆柱段的高精度配合间隙，允许轴承在一定角度范围内自适应偏转，可补偿轴系安装时的同轴度误差，同时抵消设备运行过程中机架形变、轴受载弯曲带来的动态不对中量，避免轴承滚动体出现局部应力集中。从安装边界来看，该衬套适配内径3/4英寸的标准滚动轴承，衬套自身内孔为1/2英寸，可直接穿过对应直径的传动轴，无需额外加工轴肩或定制隔套，法兰外径略大于轴承外圈外径，可完全覆盖轴承外圈端面，避免压装时损伤轴承密封件。设计过程中重点控制了各段圆柱的同轴度公差以及端面的平面度，保证载荷传递过程中不会出现偏载，衬套与轴承配合的端面预留了微小的卸荷槽，避免端面加工平面度误差导致轴承外圈受力不均。在输送线辊筒的实际应用中，多根辊筒平行安装时很难保证所有轴承座的同轴度完全一致，采用该类衬套可大幅降低安装调试的精度要求，同时在辊筒受载弯曲时，衬套可自适应调整轴承角度，延长轴承使用寿命，在小型农用机具的传动箱内，机架焊接变形带来的轴系不对中问题，也可通过该衬套进行补偿，减少后期维护更换轴承的频次。衬套的材质可根据使用场景选择，常规载荷下采用45号钢调质处理即可满足强度要求，腐蚀环境下可更换为不锈钢材质，重载冲击场景可增加表面淬火处理提升接触面耐磨性。
