八通道5V继电器控制模块结构设计

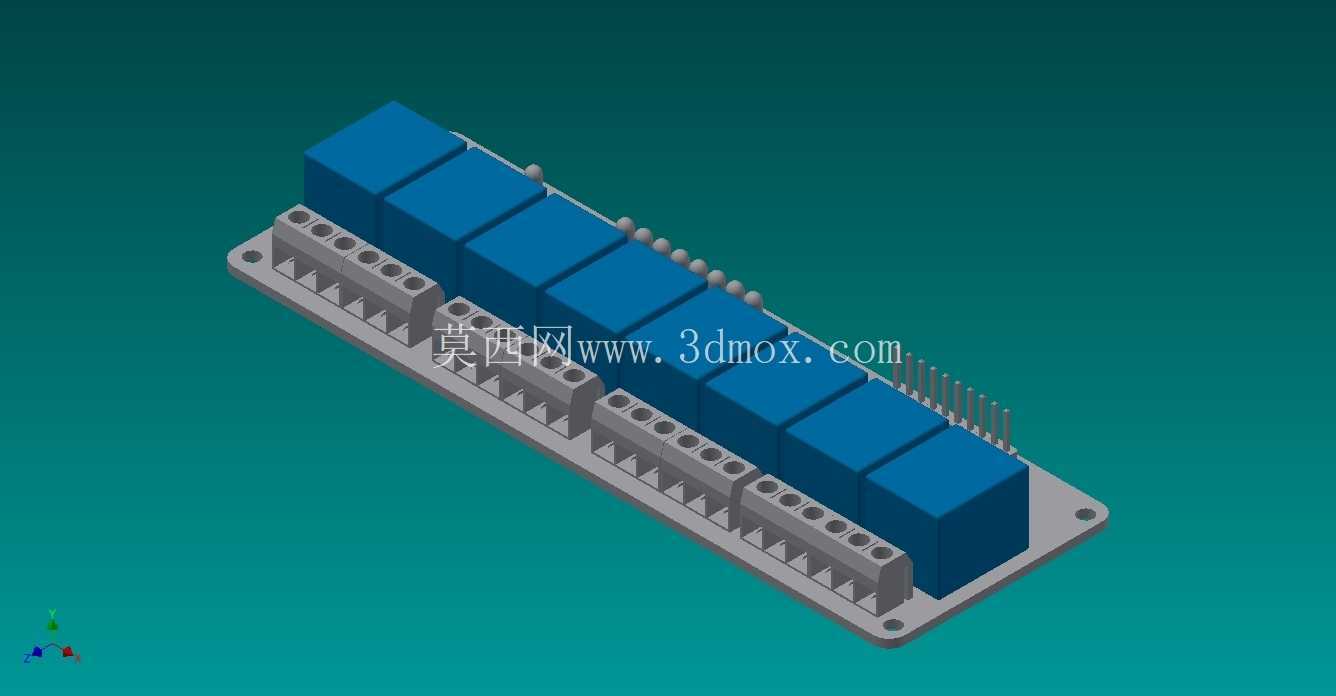

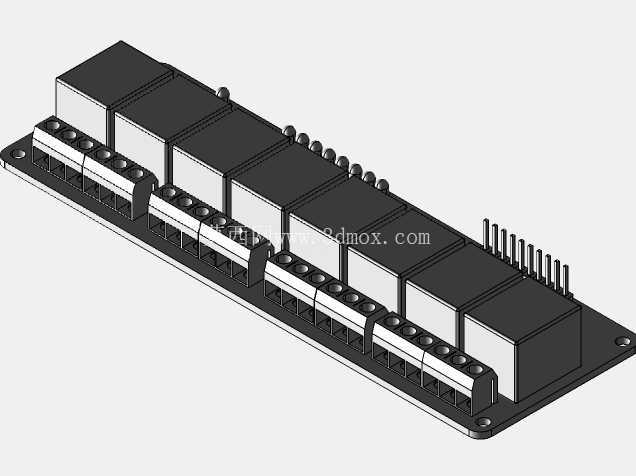

　　很多刚入行的结构工程师做电控箱布局的时候，总容易忽略继电器模块的安装边界，这次建模特意把所有安装相关的结构都做了精准还原：模块整体是长条形布局，底座采用阻燃PA66材质注塑成型，长度方向对应八个继电器一字排开，每个继电器的蓝色外壳都是标准的15F系列功率继电器尺寸，单个继电器触点容量选的是常用的10A规格，足够驱动电磁阀、小型接触器、指示灯组、直流电机这类常见负载。底座两侧预留了两个M3的沉头安装孔，孔位的中心距是严格按照常用的安装间距做的，不管是拧在电控箱的安装梁上，还是用尼龙柱固定在亚克力安装板上，都能直接对齐孔位，不用二次打孔。接线端的设计也完全贴合实际接线需求，控制端的排针是2.54mm间距的直插排针，一共十个引脚，分别对应VCC、GND和八个通道的信号输入脚，排针的高度刚好能插在标准面包板或者杜邦线接头上，不会因为太高导致外壳盖不上，也不会太矮插不到位。负载端的接线端子是螺丝式的栅栏端子，每个通道对应三个接线位，分别是公共端、常开端、常闭端，端子的螺丝槽是十字槽，适配常用的PH1螺丝刀，接线的时候导线剥头长度控制在6mm就能完全插进去，不会有铜丝外露导致短路的风险，端子之间的隔条高度足够，哪怕接220V交流也不会出现飞弧短路的情况。做嵌入式电控配套这么多年，八通道继电器板算是小型自动化项目里出镜率极高的部件，这次建模的这款5V规格八通道继电器块，完全是照着实际量产的常用款逆向还原的，所有结构细节都对应实际装机的需求，没有做多余的艺术化修改。先从实际应用场景说，这类模块最常出现在学生创客的Arduino项目、小型非标设备的IO扩展、老旧设备的电控改造、智能家居的回路控制里，核心作用就是用5V的低压控制信号，去通断最高250V交流或者30V直流的负载回路，把控制端和高压负载端做电气隔离，避免主控板直接接高压烧坏IO口，也能防止负载端的浪涌反串打坏主控芯片。

　　设计的时候特意考虑了模块的散热问题，每个继电器之间留了1mm的间隙，不会因为多个继电器同时长时间吸合导致热量堆积，底座上对应每个继电器线圈的位置都做了微小的散热槽，哪怕在密闭的电控箱里连续工作，线圈温度也不会超过材质的耐温上限。很多人做这类电子模块的建模，容易把继电器的动作行程忽略，这次建模里每个继电器的顶部蓝色按钮都做了可活动的结构预留，实际使用的时候可以手动按这个按钮测试触点通断，不用给控制信号就能调试回路，按钮的突出高度刚好不会被接线端子挡住，手指按上去有足够的按压行程。模块的四个角都做了R2的圆角处理，不会在安装的时候划手，也不会因为尖锐的角刺破导线的绝缘层。

　　从选型适配的角度说，这款模块的控制逻辑是低电平触发，刚好匹配Arduino、STM32这类常用主控板的IO输出电平，不用额外加电平转换电路，建模的时候把板载的指示灯位置也留出来了，每个通道对应一个贴片LED，继电器吸合的时候对应的LED就会点亮，调试的时候一眼就能看到哪个通道在工作，不用拿万用表挨个测触点。做结构布局的时候要注意，这款模块的宽度方向刚好能放在标准的35mm导轨旁边，如果要做导轨安装的话，不用额外预留太多侧边空间，模块的整体厚度控制在18mm，叠层安装的时候上下留5mm的间隙就能满足走线需求，不会因为太厚导致电控箱盖不上。

　　另外要注意的是，接线端的螺丝拧紧力矩不要超过0.5N·m，不然容易把塑料端子的螺纹柱拧滑牙，建模的时候端子柱的壁厚做了1.2mm，刚好能承受这个拧紧力矩，不会出现装配的时候拧裂的情况。很多新手做电控设计的时候，总觉得继电器模块是标准件不用核对尺寸，实际装机的时候经常出现孔位对不上、接线端被其他部件挡住、排针插不上杜邦线的问题，这个三维模型把所有装配相关的尺寸都做了1:1还原，不管是做电控箱的布局仿真，还是做安装支架的设计，都能直接调用，不用再去翻实物手册核对尺寸，能省不少前期选型核对的时间。另外模块上的续流二极管位置也做了结构还原，每个继电器线圈两端都反向并联了续流二极管，线圈断电的时候产生的反向电动势会被二极管泄放掉，不会击穿主控板的IO口，这部分的元件高度都控制在3mm以内，不会突出继电器的顶面，安装的时候不会和上层的部件产生干涉。
