迷你休闲代步自行车结构设计

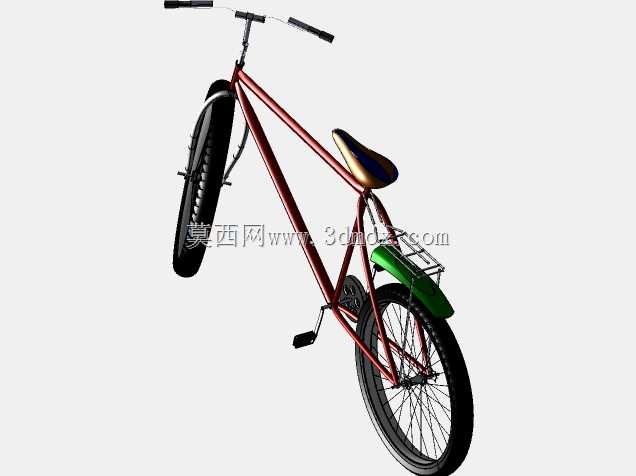

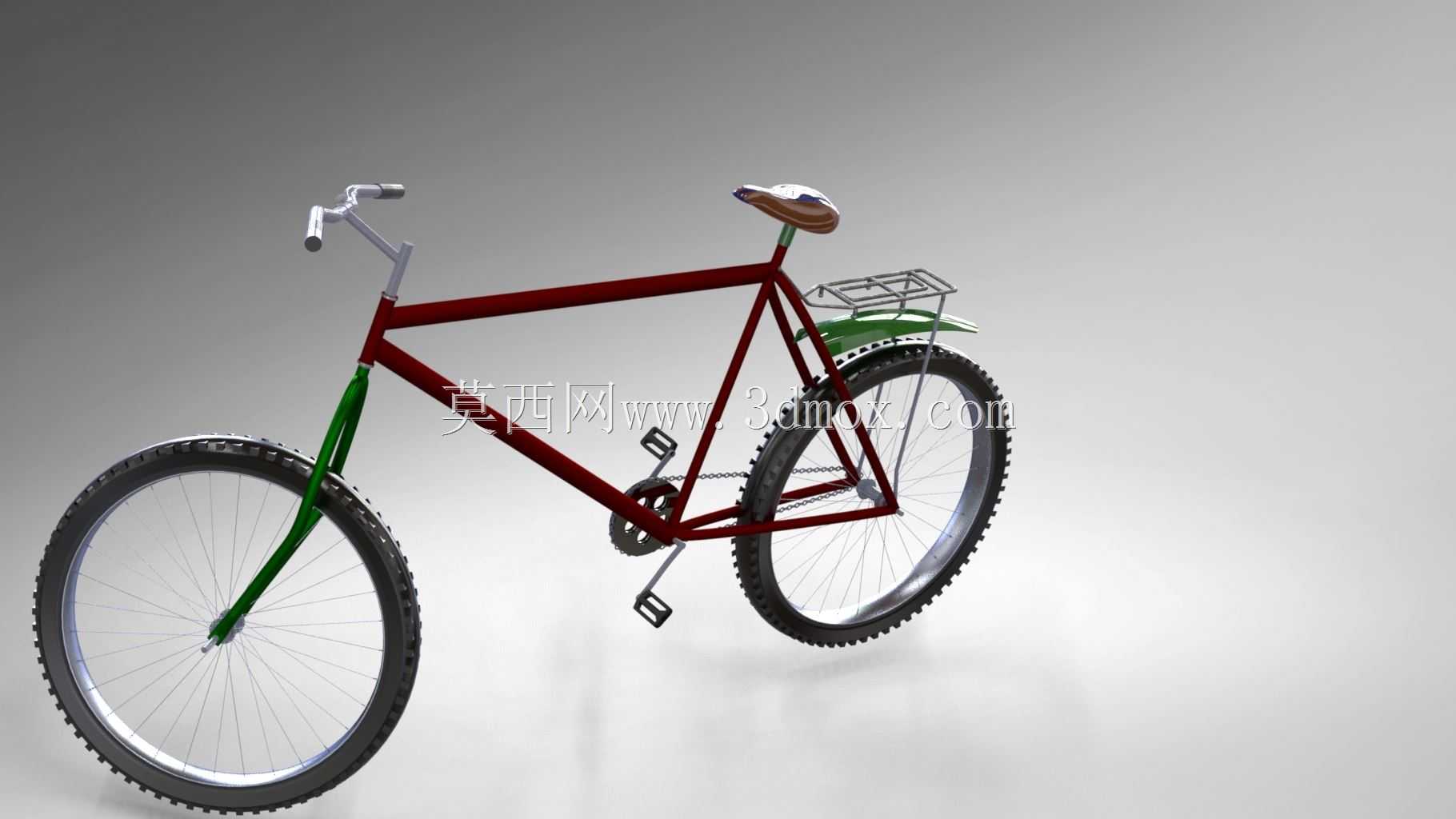

这款迷你自行车的结构设计，最初的定位是面向短距离休闲出行场景，适配社区内代步、园区通勤、休闲骑行这类低速、短里程的使用需求，区别于常规长距离通勤自行车的设计逻辑，整体结构做了紧凑化处理，在保证骑行基本功能的前提下，尽可能压缩整体占用空间。从结构布局来看，车架采用经典的菱形管材焊接结构，管材选型兼顾结构强度与轻量化需求，前叉与前轮的安装位预留了标准的花鼓安装间隙，转向结构沿用传统的把立、车把转动配合设计，车把宽度做了收窄处理，适配紧凑车身的操控需求，转向角度限位做了优化，避免小尺寸车身转向过大时出现轮组与车架剐蹭的问题。传动部分采用传统的曲柄、牙盘、链条、飞轮配合结构，脚踏的安装位置结合小尺寸轮径的踩踏轨迹做了调整，避免骑行过程中出现脚踏碰擦地面的情况，曲柄长度适配小轮径的传动比设定，保证低速骑行时的踩踏发力顺畅，不会出现传动比过大导致踩踏费力的问题。轮组部分采用辐条式结构，前后轮的安装同轴度公差控制在常规民用自行车的标准范围内，轮胎选用适配小轮径的窄幅轮胎，兼顾滚动阻力与骑行缓冲性能，后轮上方加装了小型置物货架，可承载小重量的随身物品，后座货架的安装支架与车架后上叉直接连接固定，保证承载时的结构稳定性，避免货架受力出现形变。鞍座的安装高度调节范围适配不同身高的使用者，座管与车架座管的配合间隙满足常规的锁紧固定要求，鞍座造型做了贴合臀部曲线的弧度处理，提升短距离骑行的乘坐舒适度。整车的安装边界方面，前后轮距相较常规民用自行车缩短约三分之一，整车高度也随轮径缩小做了对应降低，停放时占用的空间远小于常规自行车，适合狭小空间存放。设计过程中对各部件的装配干涉做了逐一排查，包括车把转向时与车架、前叉的间隙，链条传动时与车架后下叉的间隙，脚踏转动时与地面、前轮的间隙，所有运动部件的活动范围内都预留了足够的安全间隙，避免使用过程中出现部件卡滞、碰擦的问题。刹车结构采用常规的钳形刹车设计，安装位与车架、前叉的预留安装孔完全匹配，刹车拉线的走线路径沿车架管材布置，固定点位置合理，避免拉线外露影响骑行或者出现磨损断裂的风险。后挡泥板的覆盖范围刚好对应后轮甩水的区域，可在湿滑路面骑行时阻挡泥水溅到骑行者身上，挡泥板的固定支架与车架后叉连接，结构稳定不会随轮组转动出现晃动。
