曲面造型立式扬声器外覆面板结构

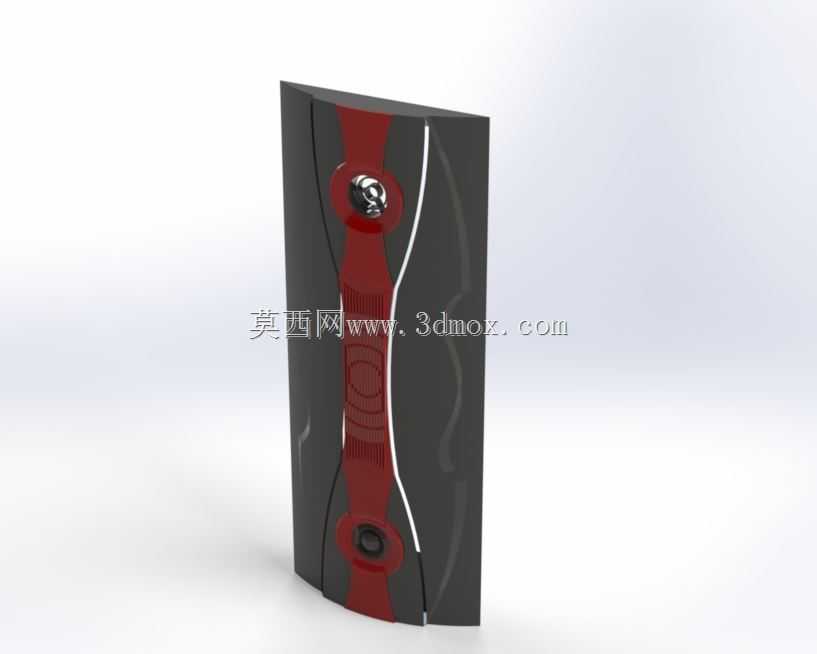

　　该结构面向立式便携音箱、桌面发声单元及小型通讯终端的外露覆盖件设计，重点处理扬声器正面的声学开孔、外观分色、握持边界与内部装配空间之间的关系。模型主体采用狭长竖向曲面形态，两侧并非简单直板，而是沿高度方向形成轻微外鼓与收边，使面板在整机装配后能够承担装饰、防护和导流声音的多重作用。

　　从实际使用场景看，这类面板常见于竖立放置的小型音响设备，也可延伸到带语音播报功能的通讯工具、智能终端或桌面交互设备。正面中部预留发声单元相关区域，下部设置圆形开孔位，可对应低音辐射器、倒相孔或辅助声学通道；上部圆形特征则可布置高音单元、指示灯、装饰旋钮或传感窗口。设计时没有把开孔孤立处理，而是通过一条纵向红色装饰带将上下功能区串联，使声学元件在外观上形成明确视觉中心。

　　外形边界方面，面板整体高度明显大于宽度，适合窄长型箱体。背部需要与主壳体保持贴合，因此曲面转折不能只追求外观流畅，还要考虑壁厚均匀、卡扣位置和装配公差。左右边缘的内收轮廓可作为前后壳分界区域，便于设置止口、螺钉柱隐藏位或超声焊接筋。若用于手持类通讯设备，侧边曲率还需兼顾握持触感，避免尖角与突变棱线；若固定在桌面音箱上，则可适当增加底部支撑面的投影宽度，提高竖立稳定性。

　　建模思路上，外观面应先由主轮廓曲线控制大面趋势，再通过边界曲面或放样方式建立连续外覆面。红色中带并非后期贴图，而是作为独立凹凸区域参与造型，能够形成真实分件或双色注塑的层次。白色细线沿曲面侧向延伸，可作为装饰槽、发光导光条或壳体拼缝提示；在结构落地时，这类细长特征需要控制深度和拔模角度，防止成型时填充不足或脱模拉伤。

　　声学开孔区域是该面板的关键约束。下部圆孔周边保留环形凸台，便于安装网罩、密封圈或声学织物；上部圆形组件周围设置沉台，可限制装饰件位移并隐藏装配间隙。面板背面应根据扬声器尺寸规划避让腔，不能与振膜运动范围发生干涉，同时还要为螺丝柱、加强筋和走线槽留出空间。若产品需要防水或防尘，开孔边缘可增加压接网布的台阶面，前壳与面板之间则通过连续止口实现限位。

　　在工程校核中，需重点关注曲面壁厚变化、狭长区域刚度以及开孔后局部强度。面板较高而宽度有限，运输或跌落时中部容易弯曲，背面可沿竖向布置低高度加强筋，但筋位不能穿透外观面，也不能压迫声学腔体。红色装饰带若采用独立件，应在背面设置卡扣与定位柱；若采用一体成型后表面处理，则要保证凹凸边界顺滑，减少喷涂遮蔽和后期打磨难度。整体结构既体现消费电子产品的外观辨识度，也保留了扬声器面板在装配、声学输出和维护更换方面的工程可行性。
