185mm规格自行车制动盘转子结构设计

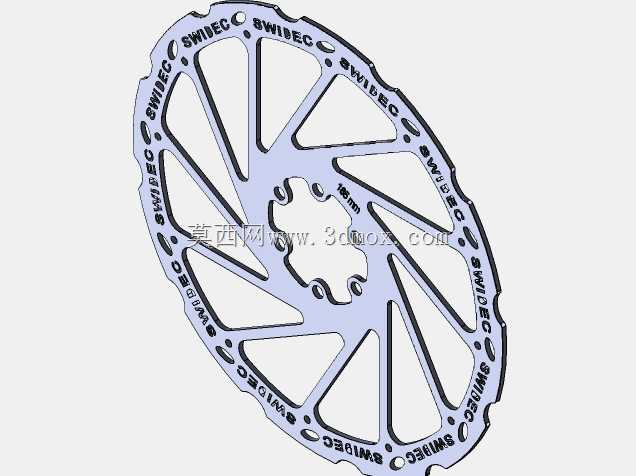

这款185mm规格的制动盘转子，是山地车、越野公路车碟刹系统的核心受力部件，日常骑行中承担着将制动力矩转化为摩擦阻力、实现车轮减速停转的核心作用，在长距离下坡、泥泞湿滑路面骑行场景下，其结构稳定性直接决定骑行安全冗余。从设计逻辑来看，该制动盘采用外圆摩擦区+内圈安装座+辐射状支撑辐条的三段式结构，外圆摩擦带预留了均匀的散热缺口，连续制动时可通过缺口形成的空气对流快速带走摩擦产生的热量，避免高温导致的摩擦片热衰减，同时缺口边缘做了圆弧过渡处理，能减少摩擦片扫过缺口时产生的异响与顿挫感。内圈安装位采用六钉定位结构，安装孔位的中心距匹配主流花鼓的安装法兰尺寸，安装时可直接贴合花鼓安装面，无需额外加装转接座，185mm的外径尺寸属于中偏大制动规格，相比常规160mm盘片拥有更大的摩擦力矩半径，同等夹器夹紧力下能获得更强的制动输出，适配林道穿越、中度越野等对制动力要求较高的骑行场景。支撑辐条采用变截面流线型设计，并非等宽直条结构，靠近内圈安装座的位置宽度更大，可分散制动时内圈传递来的扭转应力，靠近外摩擦区的位置收窄，在保证整体结构刚性的前提下尽可能降低盘片自重，减少车轮转动惯量。盘片整体采用平面度公差严格控制，安装后端面跳动量控制在极小范围内，避免制动时出现蹭碟、制动力忽大忽小的问题，摩擦面的表面粗糙度经过匹配设计，既能保证与来令片贴合时拥有足够的摩擦系数，又不会过度磨损来令片缩短更换周期。实际装车使用时，该盘片可适配主流的油压碟刹、线拉碟刹夹器，安装边界兼容性较强，不需要对车架、前叉的碟刹安装座进行额外打磨调整，拆卸维护时只需松开六颗固定螺丝即可完成更换，日常使用中可通过观察外圆摩擦区的磨损刻度判断是否需要更换盘片，当摩擦区厚度磨损至极限值时及时更换即可保证制动性能稳定。
