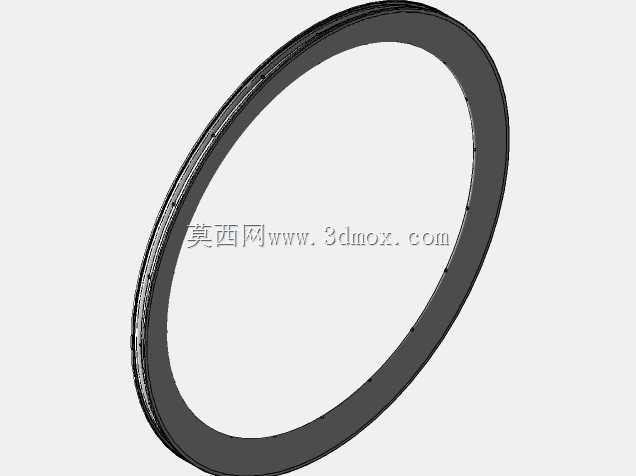

50毫米管状碳纤维公路自行车轮辋结构

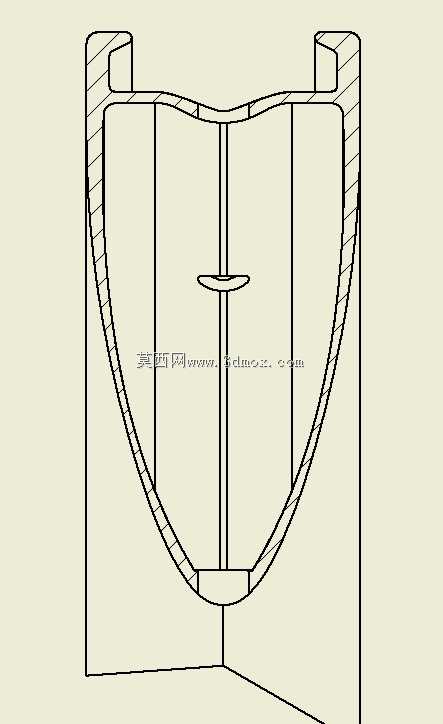

公路竞速场景下，轮组作为直接影响骑行滚阻、侧向刚性与风阻表现的核心部件，轮辋的截面设计、材质选型与安装适配性直接决定整车的竞技性能。这款50毫米框高的管状碳纤维轮辋，针对公路竞速、日常耐力骑行的使用需求做了定向结构优化，在建模阶段就充分考量了碳纤维铺层的受力特性与实际装配的边界要求。从实际使用场景来看，50毫米的框高属于兼顾气动收益与侧风稳定性的黄金区间，相比低框轮组能有效降低高速巡航时的轮组扰流阻力，同时不会像高框轮组那样在侧风环境下产生过大的偏转力矩，适配平路巡航、缓坡爬坡等多种公路骑行场景，不管是业余爱好者日常训练还是职业赛事竞技都能适配。管状结构的设计匹配管胎的安装需求，管胎与轮辋的贴合面做了连续圆弧过渡，没有多余的凸台与棱角，既可以保证管胎粘接后的贴合强度，避免高速过弯、颠簸路面行驶时出现胎体移位的问题，也能减少轮辋与胎体衔接位置的气流分离，进一步优化气动表现。建模过程中，轮辋的胎床位置严格匹配标准管胎的安装尺寸公差，辐条孔位的排布按照等距圆周分布设计，孔位周边做了局部加厚处理，抵消辐条拉紧时产生的局部应力集中，避免碳纤维材质在长期交变载荷下出现层间开裂的问题。轮辋的侧壁厚度做了梯度优化，靠近胎唇的位置厚度更大，承受路面冲击与胎体膨胀的作用力，靠近辐条安装座的位置根据辐条拉力的传导路径做了铺层加厚，中间区域则在保证刚性的前提下适当减薄，控制整体轮组的转动惯量，提升加速响应的灵敏度。刹车边的位置做了平整化处理，表面粗糙度控制在适配圈刹制动的合理区间，既可以保证制动时的摩擦力输出稳定，也能避免长期刹车摩擦导致的碳纤维表层磨损过快。轮辋的整体管状截面采用流线型设计，外侧壁做了微小的弧度优化，引导气流顺着轮辋表面平滑流过，减少涡流产生，内侧则根据辐条的安装角度做了贴合设计，保证辐条安装后与轮辋的衔接位置没有突兀的角度变化，降低轮组转动时的辐条风阻。在安装边界的考量上，这款轮辋适配标准规格的公路车花鼓与辐条编法，不管是径向编法还是交叉编法都能匹配，轮辋的内径尺寸兼容常规公路车的内胎、管胎安装要求，不需要额外定制配件就能完成轮组的组装，替换现有轮组时也不需要调整车架的开档与刹车安装位置，适配绝大多数标准规格的公路自行车架。
