手持设备操控移动面板壳体结构设计

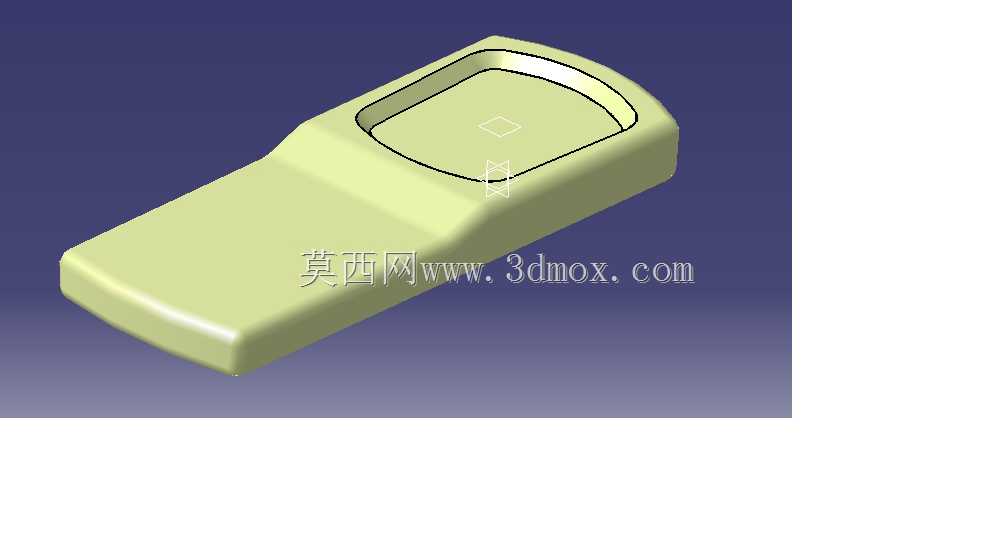

这款移动面板壳体主要适配工业现场手持操控类终端设备，常见于生产线工位旁的便携操作单元、小型设备的外置操控端，操作人员可手持完成设备参数调整、工位动作触发、运行状态确认等操作，摆脱固定操作站的位置限制，适配多工位流转、设备近距离调试的作业场景。从结构设计来看，壳体采用一体化曲面过渡造型，握持区域做了收窄弧度处理，贴合人手握持时的掌部曲线，长时间手持操作不易产生硌手的疲劳感，上半部分的内凹安装位用于嵌装操作按键或者小型触控显示模组，内凹边缘做了加厚挡边，既可以提升嵌装部件的安装定位精度，也能在设备意外跌落时对内部电子元件形成缓冲防护，避免操作面直接受冲击损坏。壳体的分型面设置在侧面厚度中线位置，适配常规注塑模具的开模逻辑，侧壁预留的均匀拔模斜度能够保证注塑生产时顺利脱模，减少侧壁顶白、拉伤的不良率，壁厚控制在均匀的2mm区间，既保证壳体整体的结构强度，也避免注塑过程中出现缩痕、翘曲等成型缺陷。安装边界方面，壳体内部预留了PCB板安装的螺柱定位位，螺柱高度统一，距离壳体内壁留有足够的走线空间，可容纳常规的排线、接线端子排布，底部区域预留了线缆穿入的过孔位置，可适配带线手持终端的走线需求，过孔处做了圆角过渡，避免长期使用过程中线缆外皮被壳体锐边磨损。设计过程中优先考虑了手持场景的使用需求，整体外形无突出锐边，所有边角都做了R3以上的圆角处理，既提升握持触感，也能减少磕碰时对操作人员、周边设备的剐蹭风险，壳体表面的平缓曲面也便于后期做表面晒纹、喷涂等处理，适配不同工业场景的外观标识需求。这类手持移动面板的结构设计，核心是平衡内部元件安装空间、手持握持舒适度、注塑成型工艺性三者的关系，在保证结构强度满足工业现场使用要求的前提下，尽可能压缩壳体整体尺寸，降低手持负重，让操作人员单手握持时拇指能够覆盖整个操作区域，无需频繁调整手持位置即可完成全部操作动作。
