十字轴式万向传动连接节结构设计

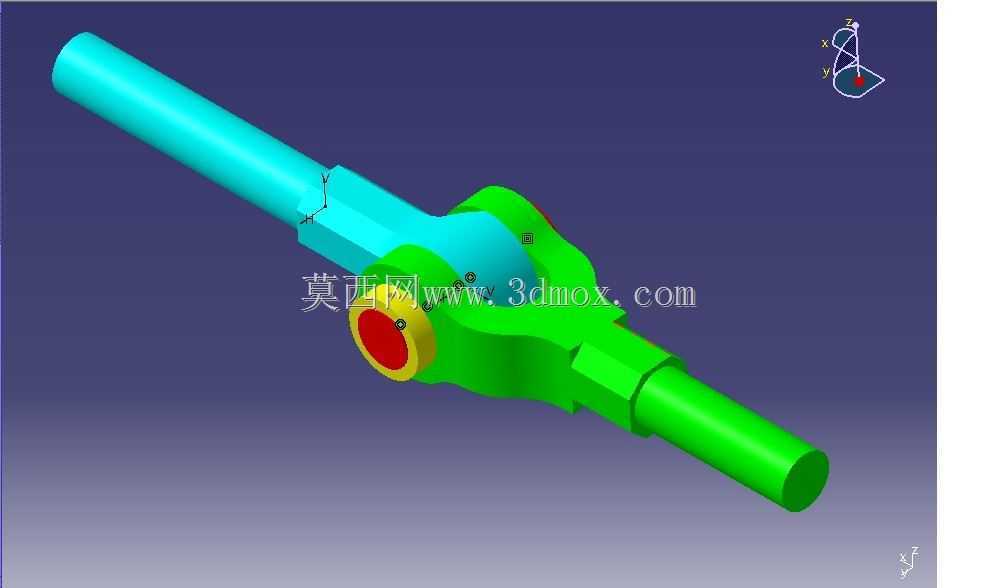

　　在重载传动系统的布局设计中，这类十字轴式万向连接节是解决轴系间存在角位移、轴向窜动工况下扭矩传递的核心部件，常见于商用车底盘传动、工业轧机辊道传动、重型工程机械行走机构的动力传递链路中，能够在两轴轴线不共线、存在动态夹角变化的场景下，持续稳定传递旋转扭矩，避免刚性连接带来的轴系憋劲、轴承过载、轴体断裂等故障。从结构设计逻辑来看，该部件采用分体式叉耳配合十字轴的经典布局，两端的轴头分别对接主动端与从动端的轴系，中间的十字轴作为铰接核心，允许两端轴段在一定角度范围内相对摆动，同时通过十字轴四个轴颈处的轴套结构承载径向载荷，保证扭矩传递过程中接触面的受力均匀，减少局部应力集中。设计过程中首先要明确安装边界的约束条件，

　　两端轴头的直径需要匹配对接轴套的内径公差，通常采用h6级公差带保证过渡配合，避免间隙过大带来的传动冲击，或是过盈量过大导致的装配困难；叉耳部分的开档尺寸需要严格匹配十字轴的轴向长度，两侧叉耳的同轴度公差需要控制在0.02mm以内，防止十字轴装配后出现卡滞，影响万向节的摆动灵活性。十字轴的轴颈直径设计需要根据额定传递扭矩进行强度校核，通常采用合金结构钢渗碳淬火处理，表面硬度达到HRC58-62，保证接触疲劳强度，应对长期交变载荷下的磨损问题；叉耳部分采用中碳钢调质处理，基体硬度控制在HB220-250，兼顾强度与韧性，承受冲击载荷时不会出现脆性断裂。在实际应用场景中，这类万向节的工作夹角通常不超过15°，

　　当夹角过大时会导致传动效率下降、十字轴轴颈的磨损速率急剧上升，因此在整机布局时需要尽可能控制轴系的偏移角度，必要时采用双联万向节的布置方式来等速传递扭矩。外形尺寸方面，整体轴向长度需要根据两端轴系的安装间距确定，轴头的有效配合长度需要满足扭矩传递的挤压强度要求，通常轴头配合长度不小于轴径的1.2倍，保证键连接或者过盈连接的可靠性；叉耳部分的外圆尺寸需要预留足够的安装空间，避免摆动过程中与周边的机架、护罩等部件发生运动干涉，设计时需要按照最大工作夹角做运动包络仿真，确认全行程范围内无结构碰撞。从建模细节来看，轴头与叉耳的过渡位置采用圆角过渡，圆角半径不小于5mm，减少应力集中系数，避免长期交变载荷下过渡位置出现疲劳裂纹；

　　十字轴的轴颈端面预留润滑脂注油通道，方便后期维护时加注润滑脂，减少轴套与轴颈之间的干摩擦，延长部件使用寿命。在装配逻辑上，十字轴与叉耳的轴套之间采用间隙配合，间隙量控制在0.03-0.05mm，保证十字轴能够灵活转动，同时不会因为间隙过大产生传动冲击；轴套外侧设置密封端盖，防止外界的粉尘、水渍进入摩擦副，同时避免内部润滑脂泄漏，适应多粉尘、潮湿的复杂工况。这类部件的选型匹配过程中，除了额定扭矩、最高转速的参数匹配外，还需要考虑轴向窜动量的补偿能力，部分工况下轴系受热伸长会产生轴向位移，万向节的叉耳与十字轴之间需要预留一定的轴向窜动间隙，避免轴系热胀后产生附加轴向力，损坏两端的支撑轴承。在三维建模过程中，需要重点关注各配合面的形位公差标注，尤其是叉耳孔的同轴度、十字轴各轴颈的位置度，这些公差直接影响部件的装配精度与使用寿命；同时需要对关键受力位置做有限元应力分析，在额定1.5倍扭矩载荷下，最大应力值不超过材料的屈服强度，保证过载工况下的结构安全性。
