自行车车架主体结构三维设计

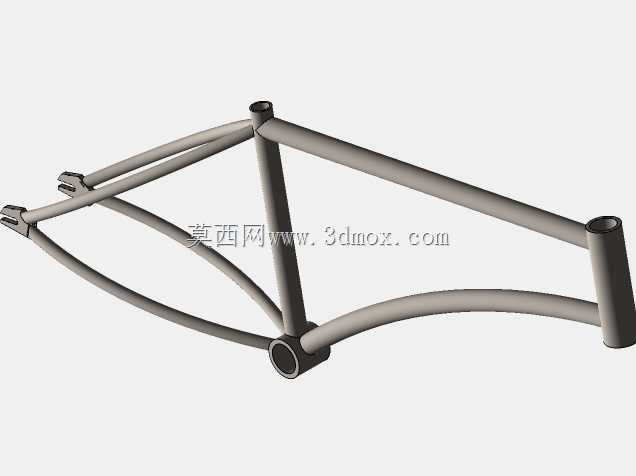

日常通勤、运动骑行场景下的自行车架体，是整车承载的核心结构，所有骑行过程中的载荷传递都需要依托架体完成，从脚踏发力的扭矩传递，到路面颠簸带来的冲击载荷，再到骑行者自重带来的静载荷，都需要架体的管材排布、连接节点来完成分散与承载。这款架体采用经典的菱形管材排布逻辑，上管、下管、座管、后下叉、后上叉的管材衔接节点，都做了平滑的圆弧过渡处理，避免应力集中带来的结构疲劳风险。设计过程中优先考虑了五通位置的安装边界，中轴安装位的同轴度公差预留，直接决定了牙盘、曲柄转动时的顺畅度，不会出现踩踏过程中的偏摆蹭链问题；头管位置的管径与深度预留，适配常规规格的碗组安装，能够兼容市面上主流的前叉舵管尺寸，不需要额外做转接处理。后叉位置的开档尺寸，严格遵循常规自行车后轮花鼓的安装标准，尾钩的安装位一体成型在架体后叉末端，能够直接适配变速器尾钩的固定，不需要额外焊接附件。管材的弯折弧度经过反复调整，后下叉的向上弯曲弧度，既预留了后轮轮胎的安装间隙，避免骑行过程中轮胎蹭到架体，也兼顾了踩踏发力时的架体刚性，不会出现大力踩踏时的架体形变卸力问题。座管位置的管径适配常规口径的座杆，插入深度预留了足够的调节余量，能够适配不同身高骑行者的座高调整需求。架体的整体重心分布经过优化，上管的倾斜角度兼顾了跨高兼容性，不同腿长的使用者上下车时都不会出现卡裆的问题，下管的走向从头部平滑延伸至五通位置，形成了一条直接的载荷传递路径，前轮受到的路面冲击能够顺着前叉、头管、下管直接传递到五通位置，再分散到后叉结构，避免局部载荷过大导致的管材变形。所有管材的连接焊缝位置，在建模阶段就做了等强度的过渡处理，模拟实际焊接后的焊道形态，后续做有限元分析时能够更贴近真实架体的受力状态，不会出现建模时忽略焊道导致的应力计算偏差。架体的走线孔位预留也做了对应设计，能够兼容内走线、外走线两种布线方式，适配不同等级的变速、刹车套件安装需求，不需要后期在架体上额外打孔破坏结构。
