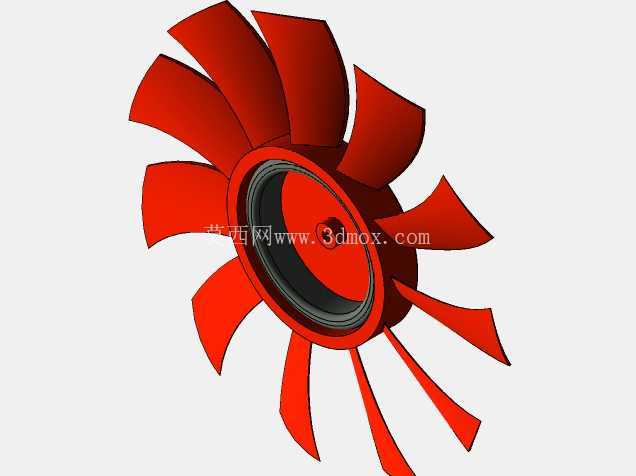

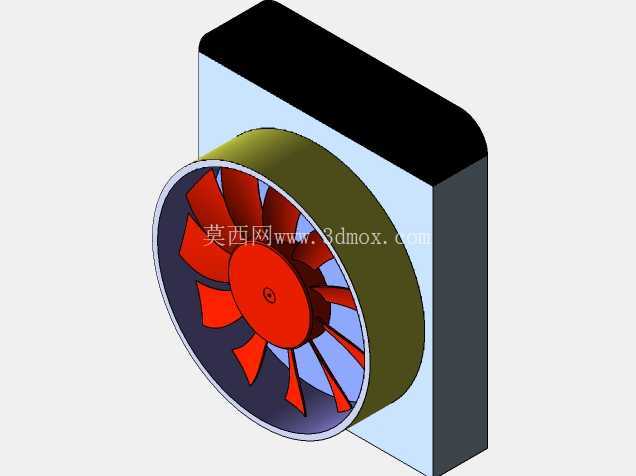

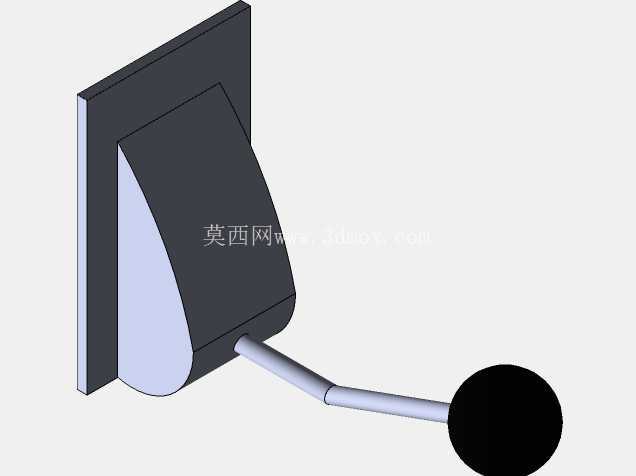

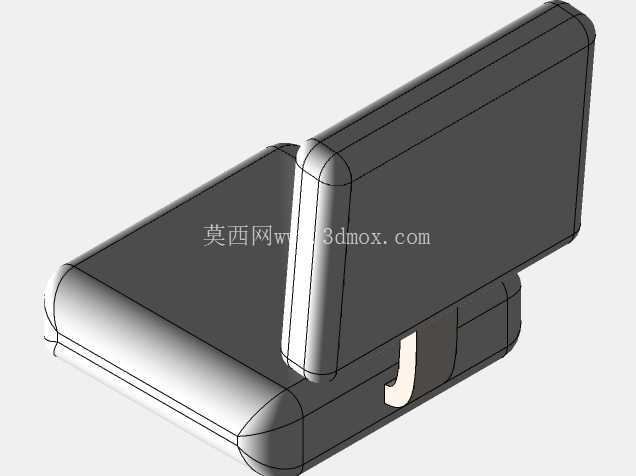

拖拉机轮轴传动支撑结构设计方案

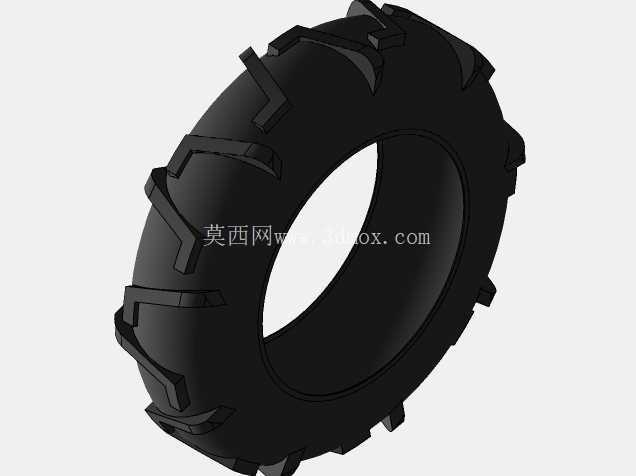

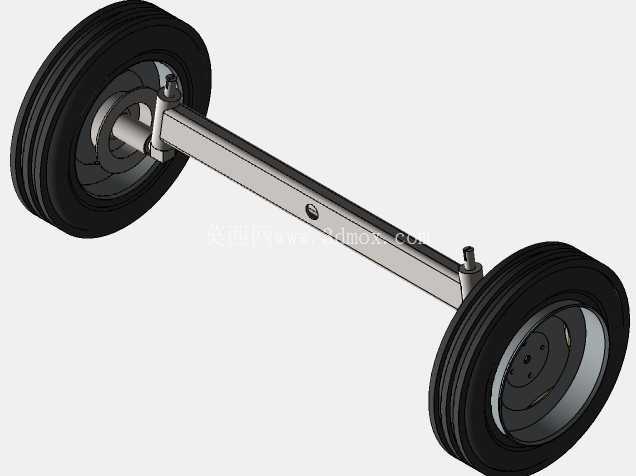

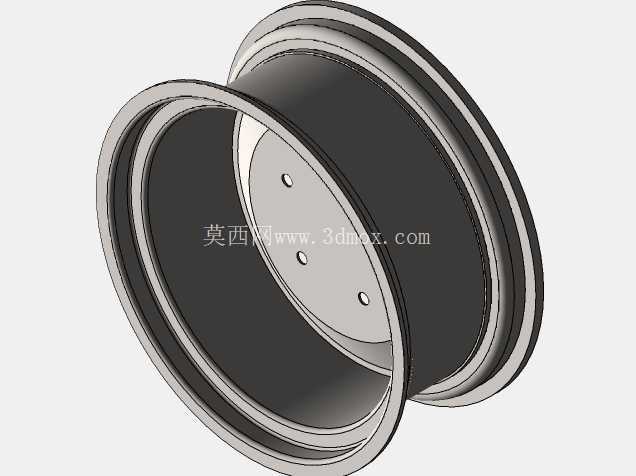

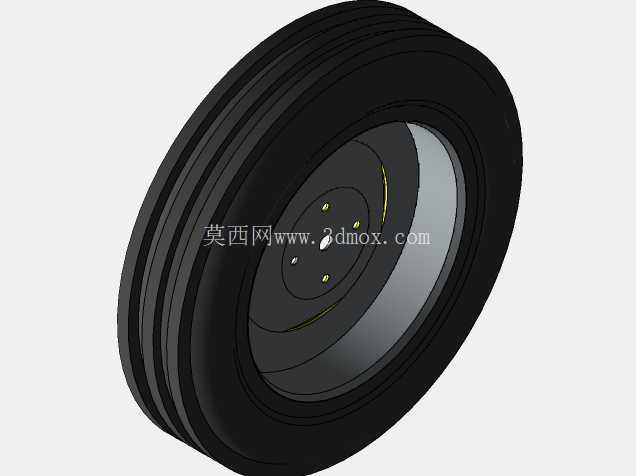

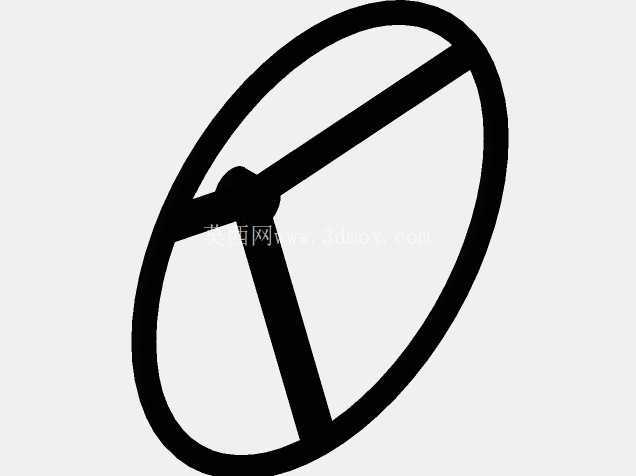

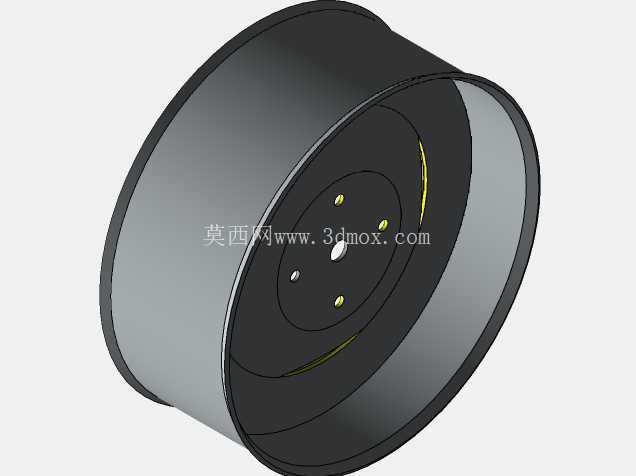

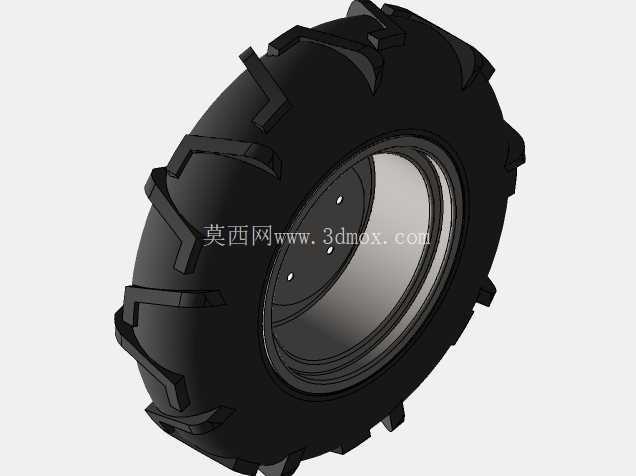

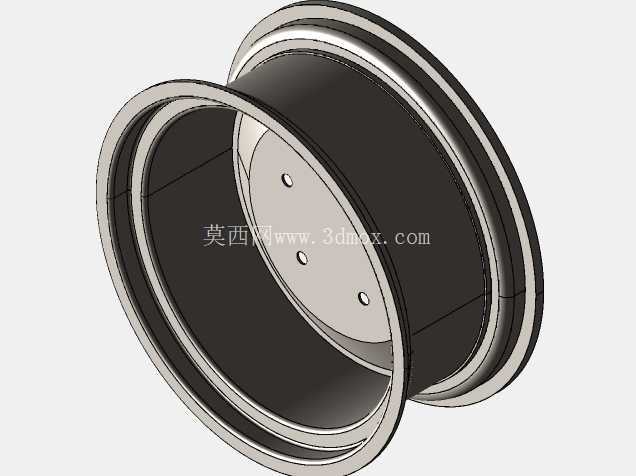

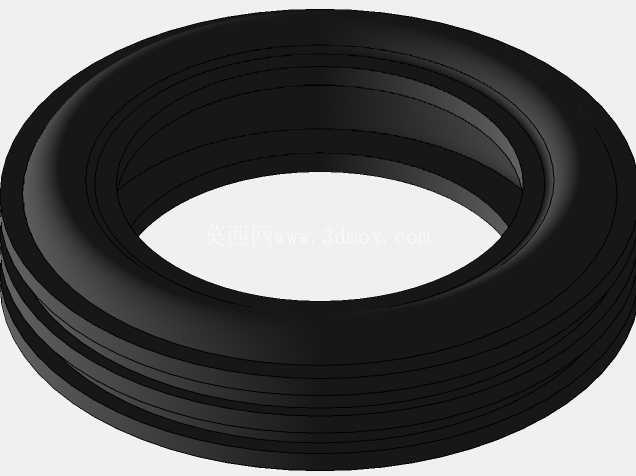

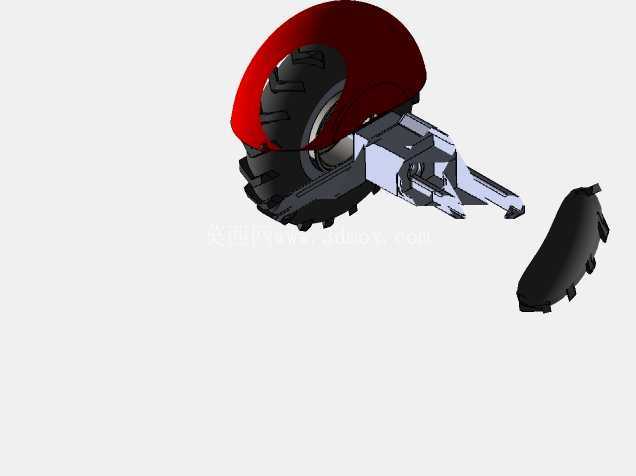

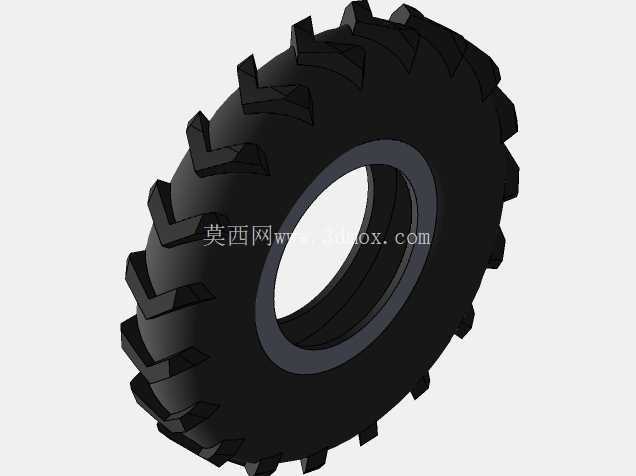

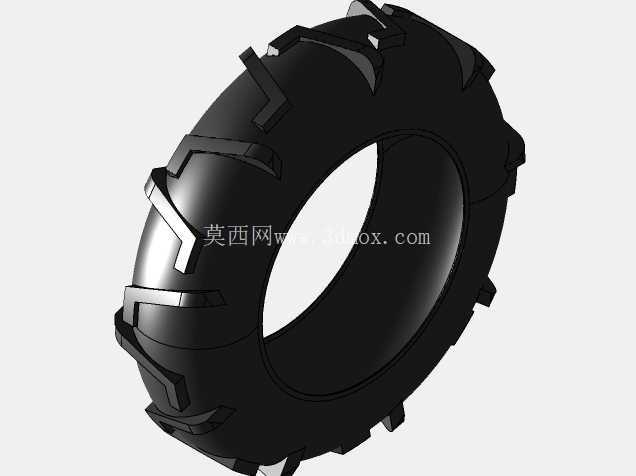

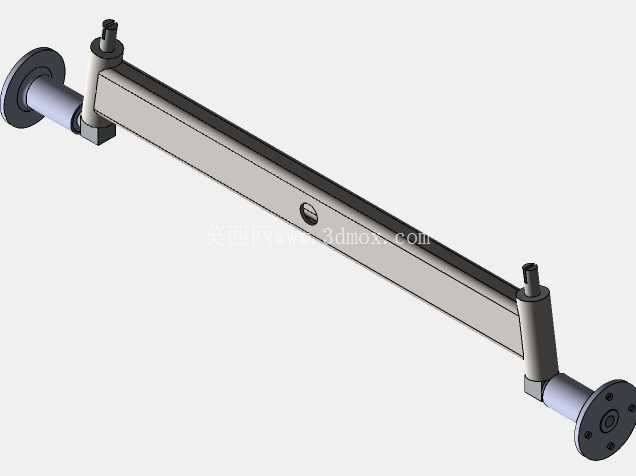

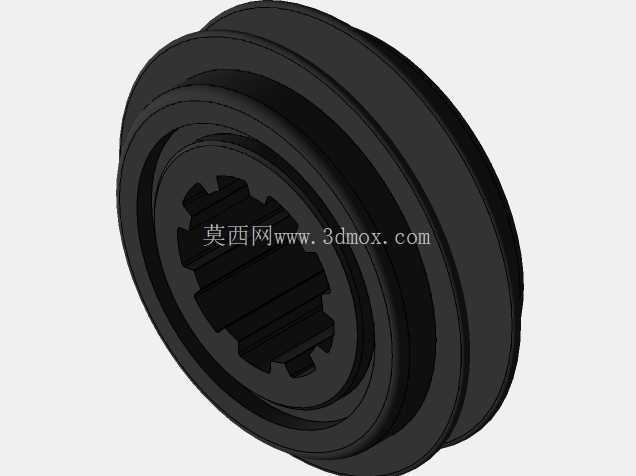

　　在农业机械的行走系统设计中，轮轴支撑与传动衔接结构是保障设备田间作业可靠性的核心部件之一，本次呈现的结构设计聚焦小型拖拉机单侧行走轮的动力传递与载荷承载需求，适配旱地耕整、短途农资转运等常规作业场景的工况要求。从实际作业逻辑来看，该结构需要同时承受整机垂直载荷、田间不平路面带来的径向冲击，以及动力传递过程中的扭矩载荷，设计过程中优先对载荷传递路径做了分层梳理：行走轮的轮缘采用宽幅圆弧截面设计，匹配农用低压轮胎的安装基准，轮辐与中心轴套采用一体化同轴结构，减少多零件装配带来的同轴度误差，避免作业过程中出现轮体偏摆、轴承偏磨的问题。

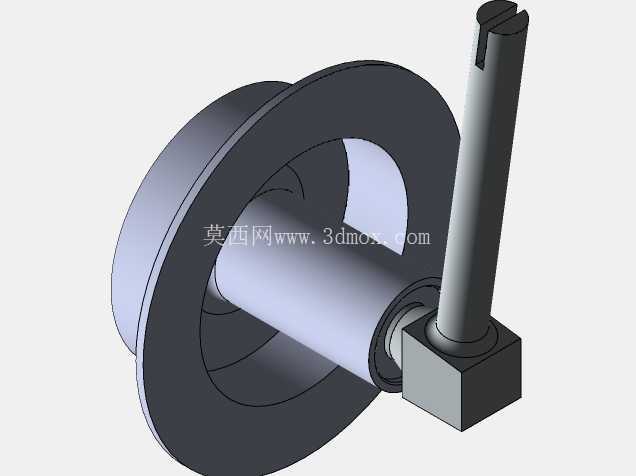

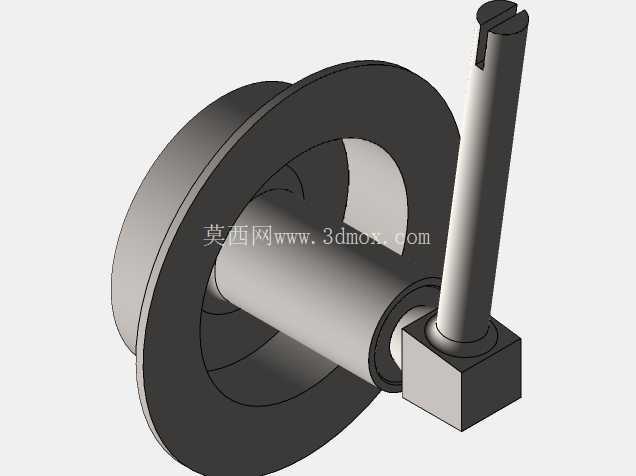

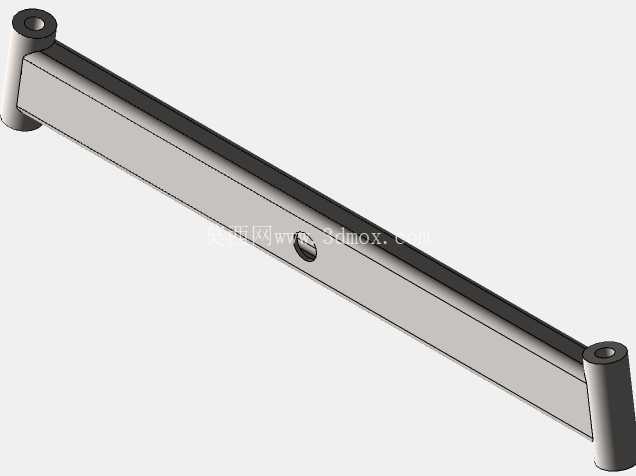

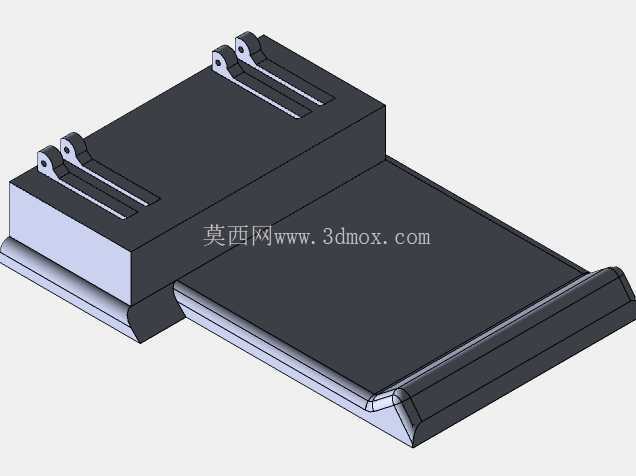

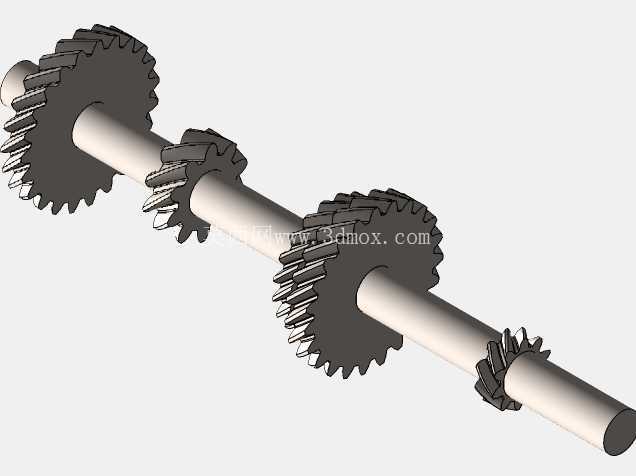

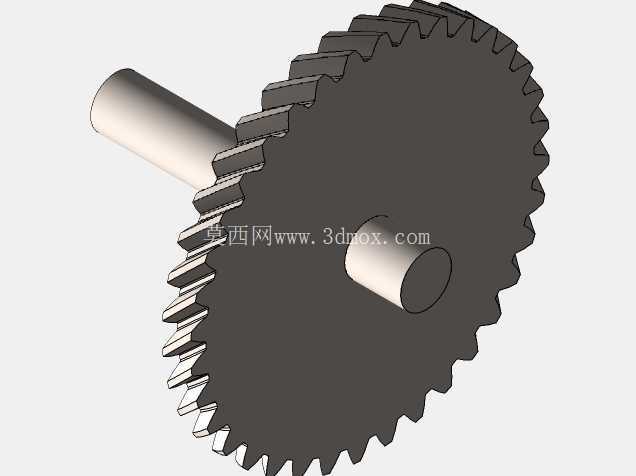

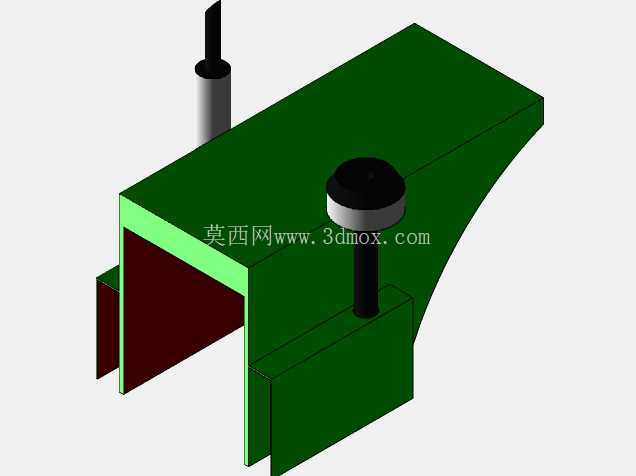

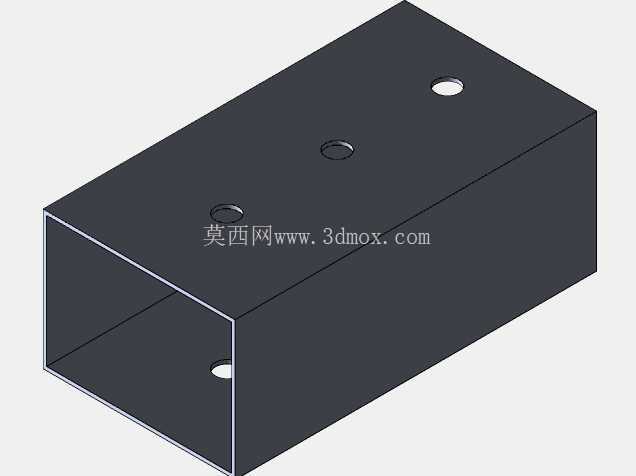

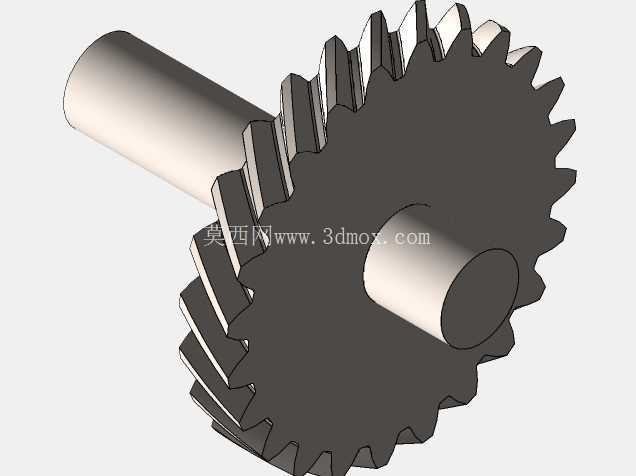

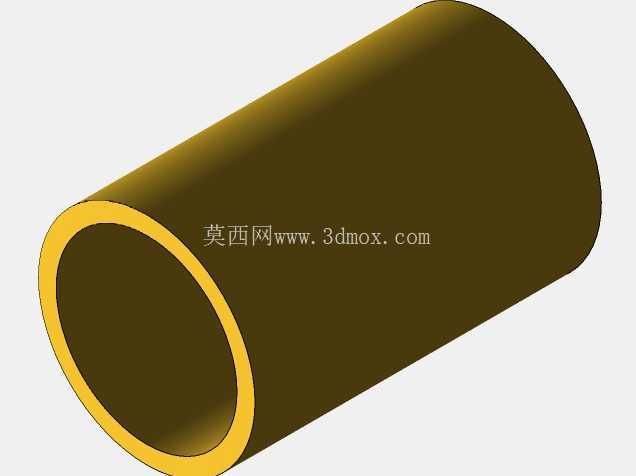

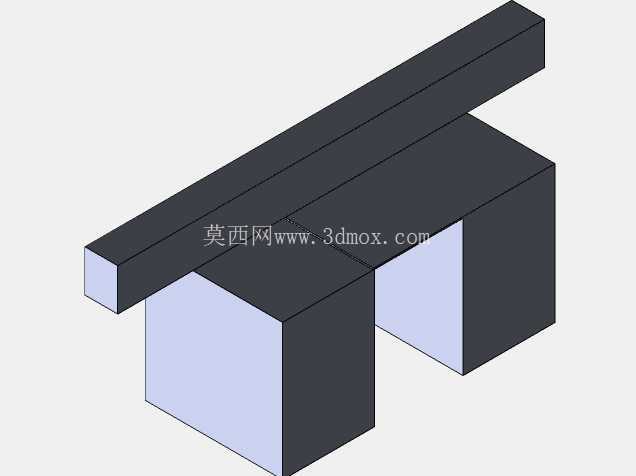

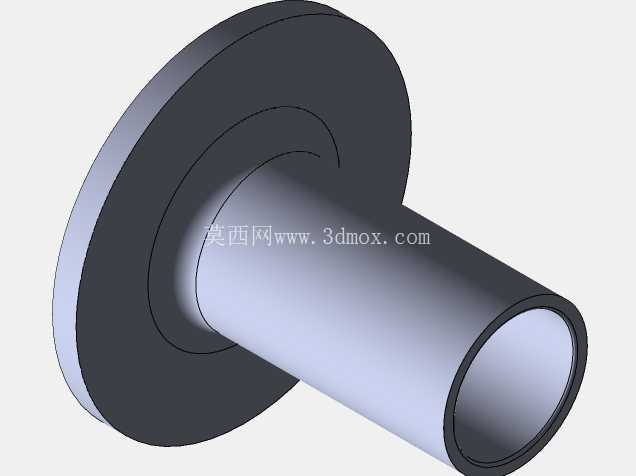

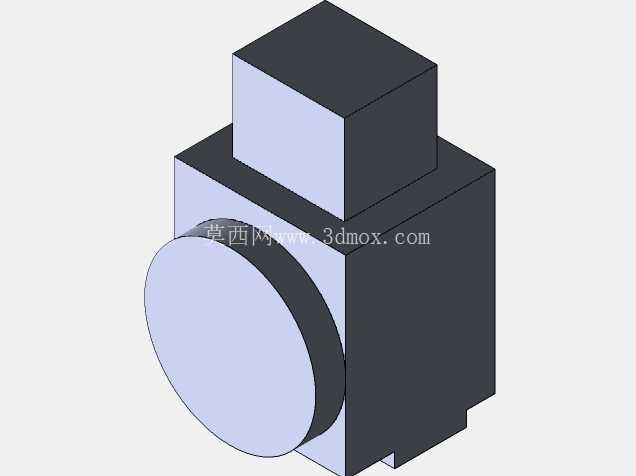

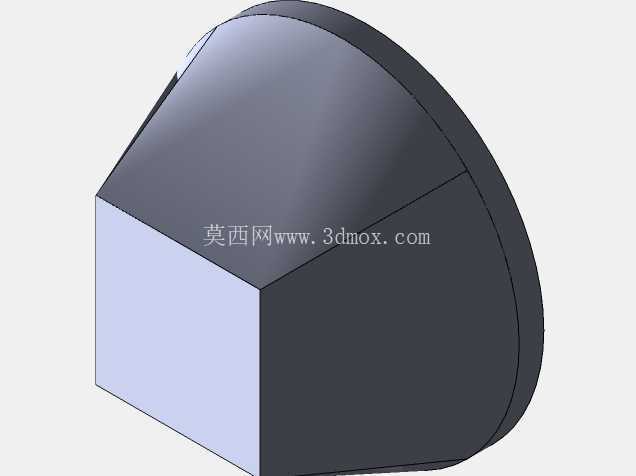

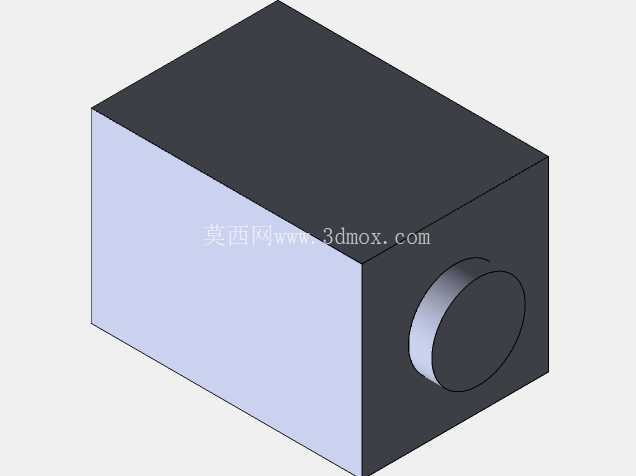

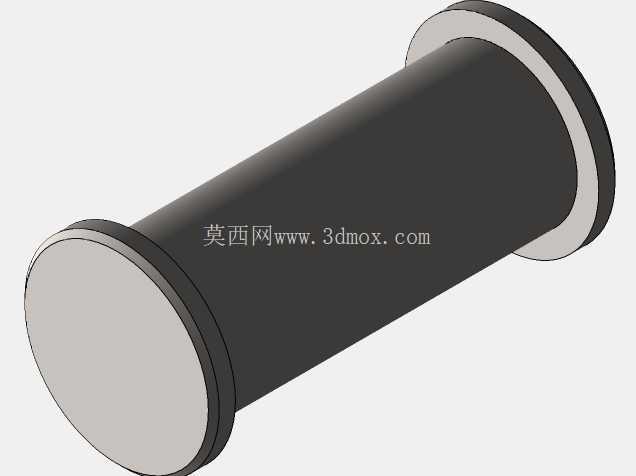

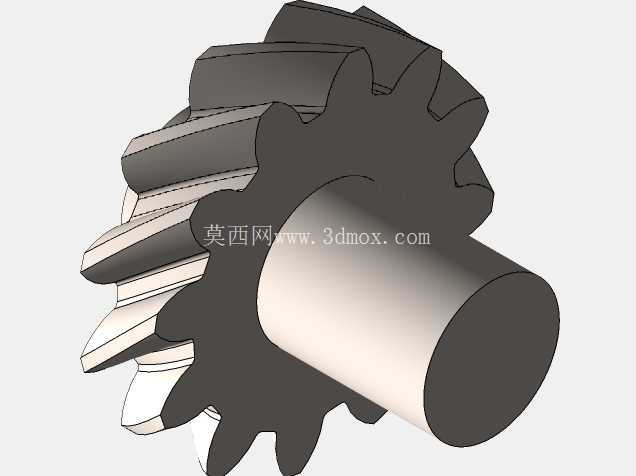

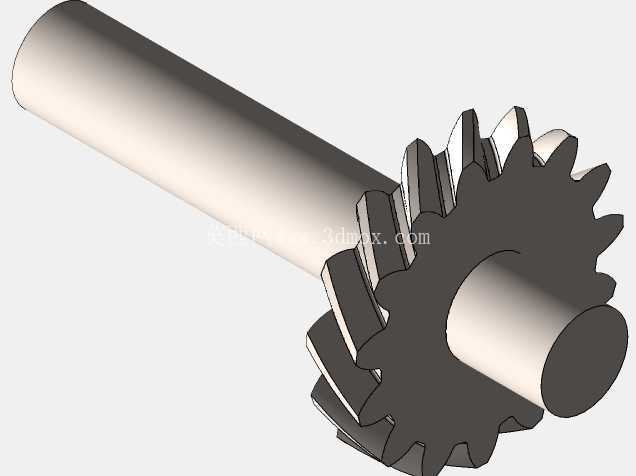

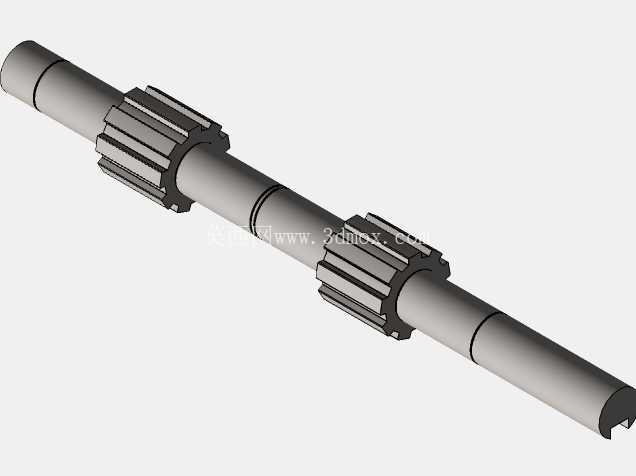

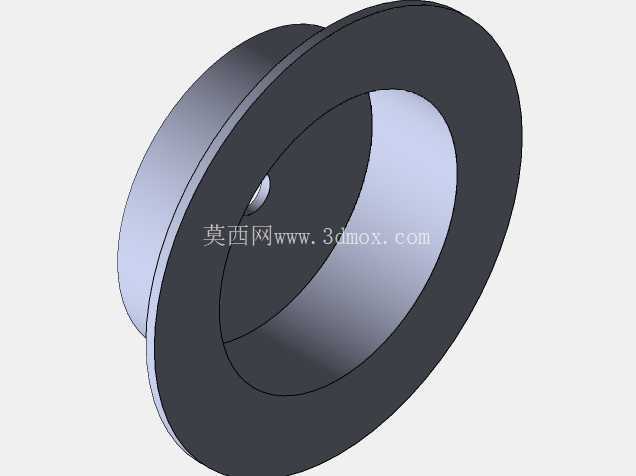

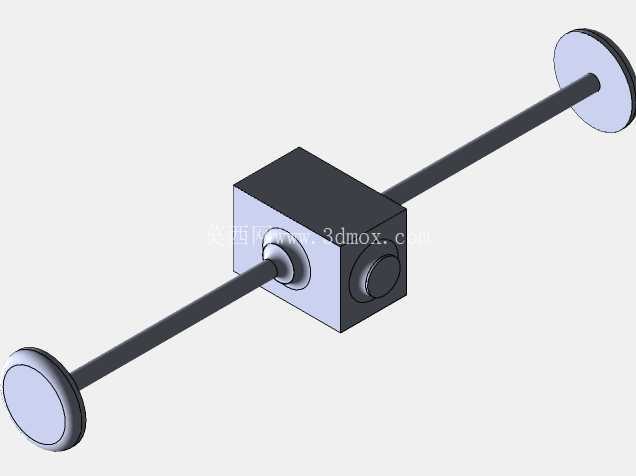

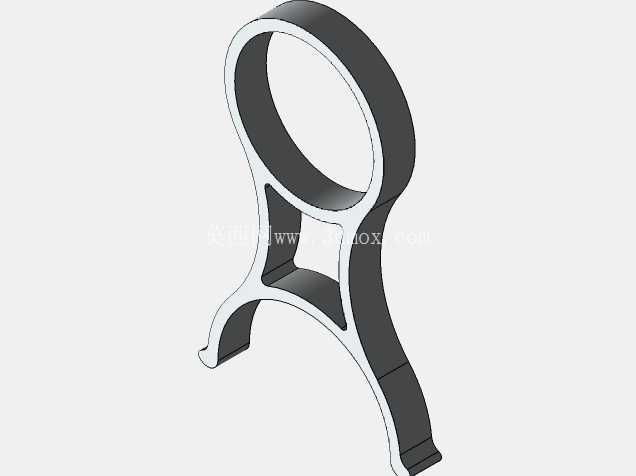

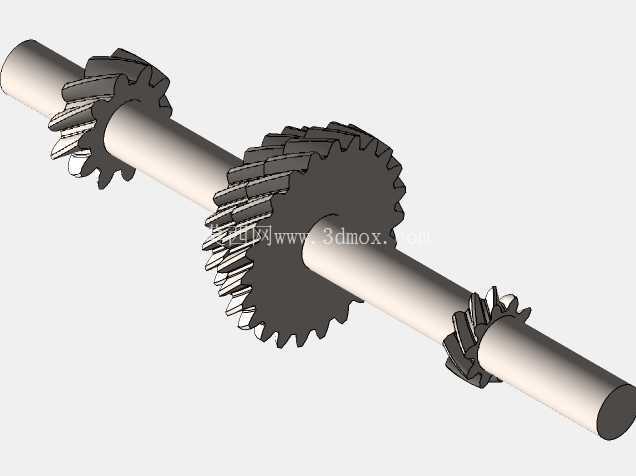

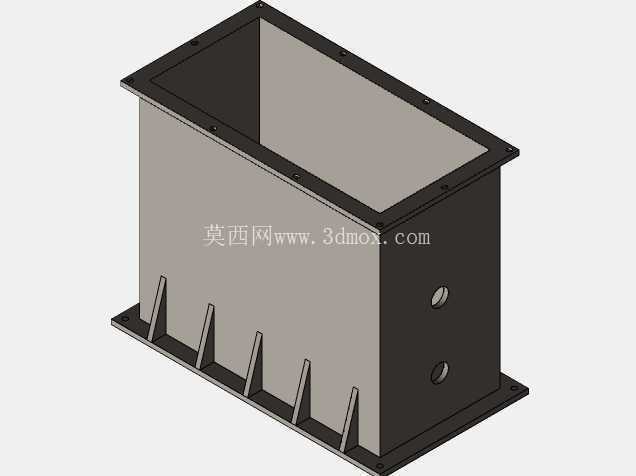

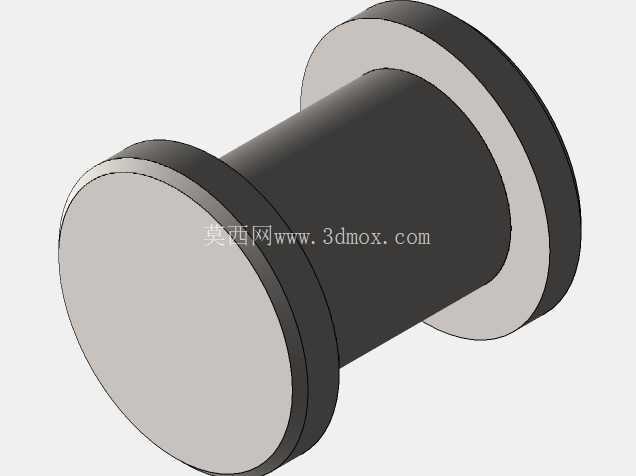

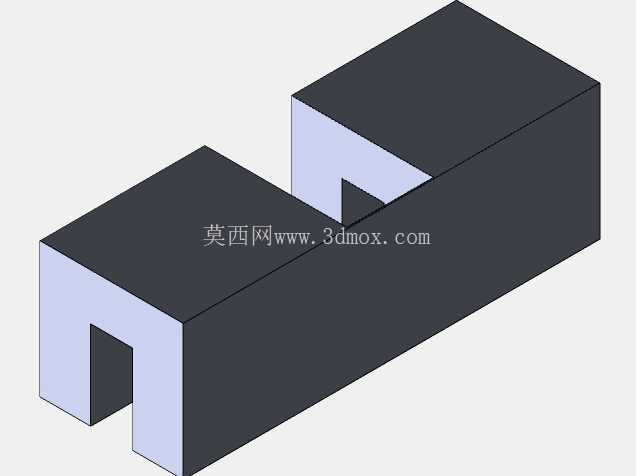

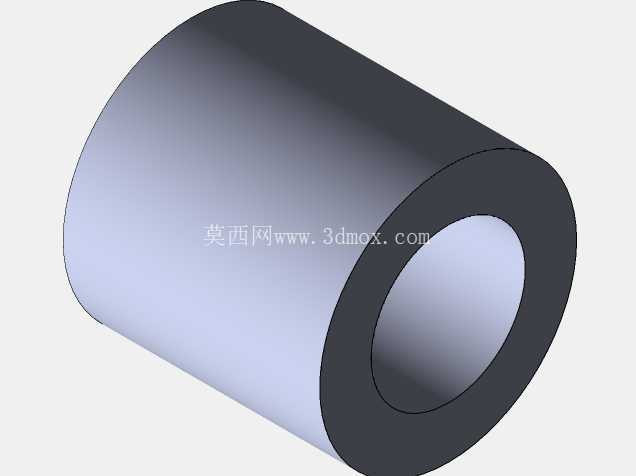

　　中心传动轴的轴段做了差异化直径设计，与轮体配合的轴段采用过渡配合公差带，满足扭矩传递的过盈要求，伸出端的轴头加工有一字槽结构，方便装配过程中使用工具调整轴段周向位置，降低现场装配的操作难度。轴体与立式支撑座的衔接处设置了衬套安装位，预留了润滑脂加注的空间，可适配野外作业长时间免维护的使用需求，支撑座采用方块式安装基准，底面为精加工平面，可直接与拖拉机底盘的安装梁通过螺栓组紧固，安装面的螺栓孔位做了沉头设计，避免螺栓头突出影响装配贴合度。

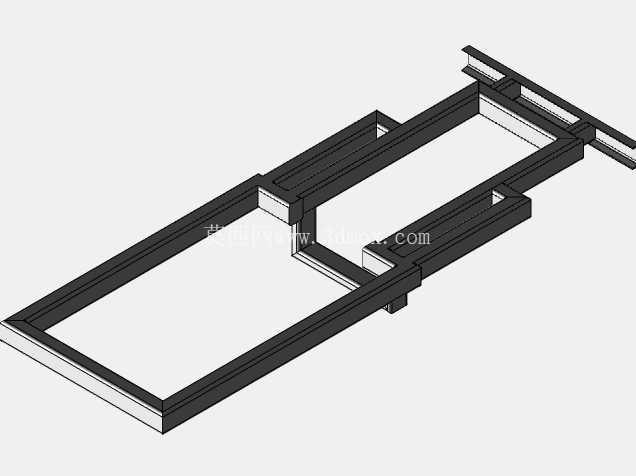

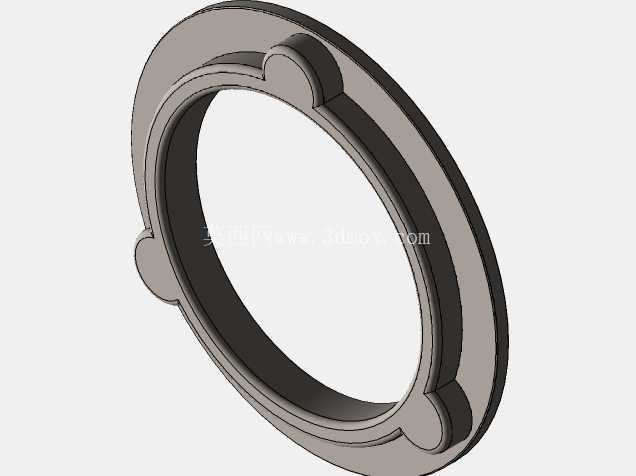

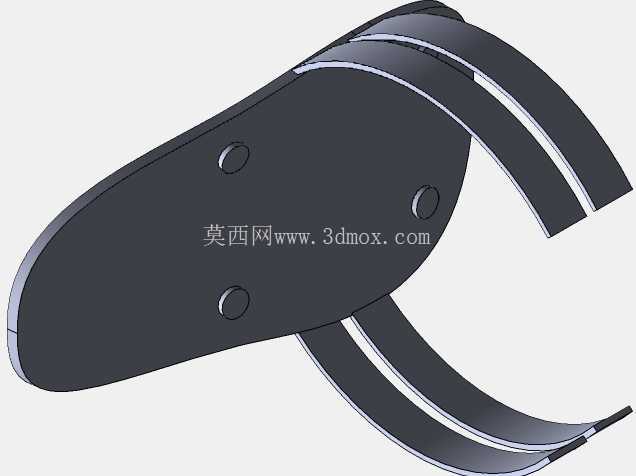

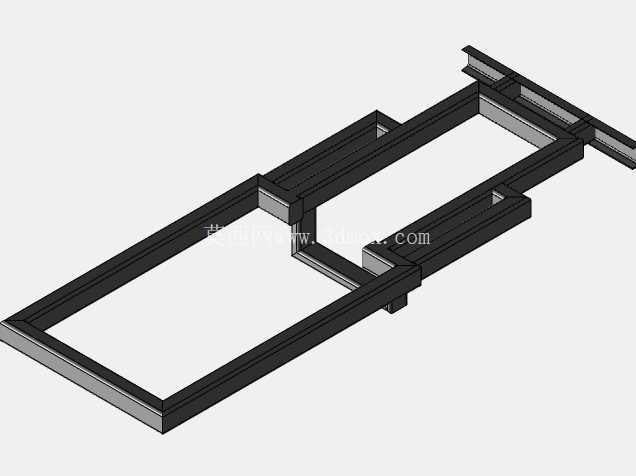

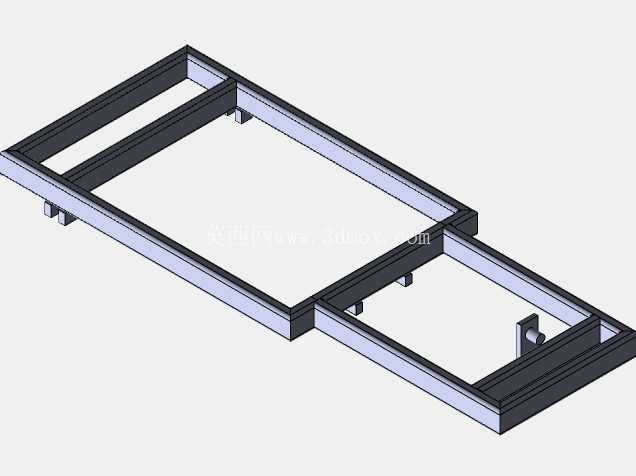

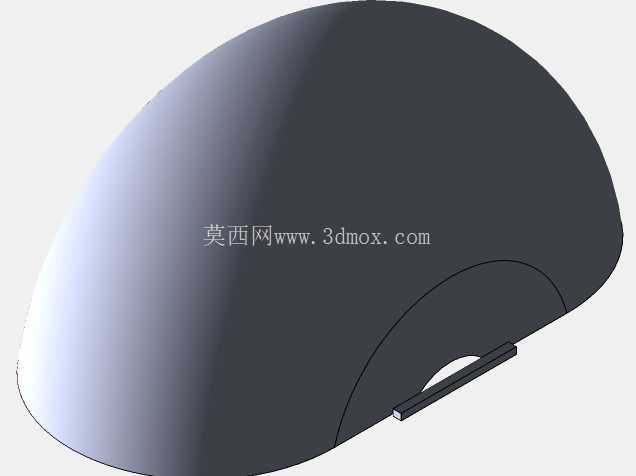

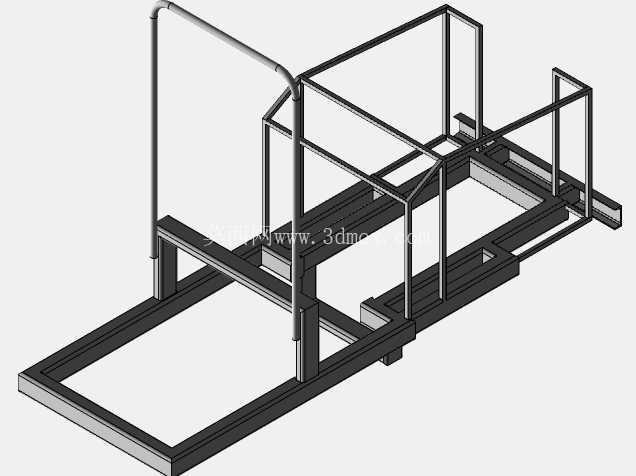

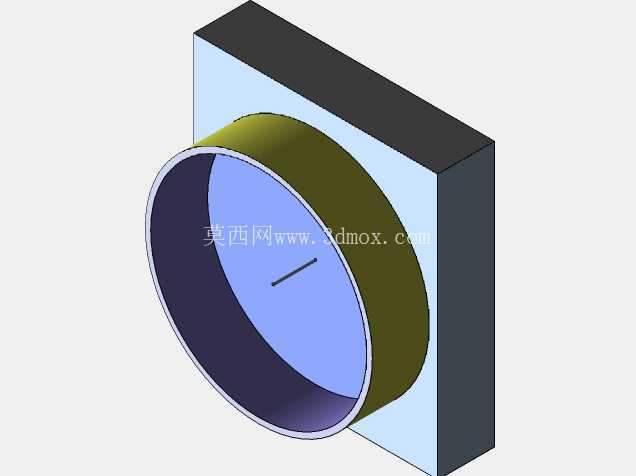

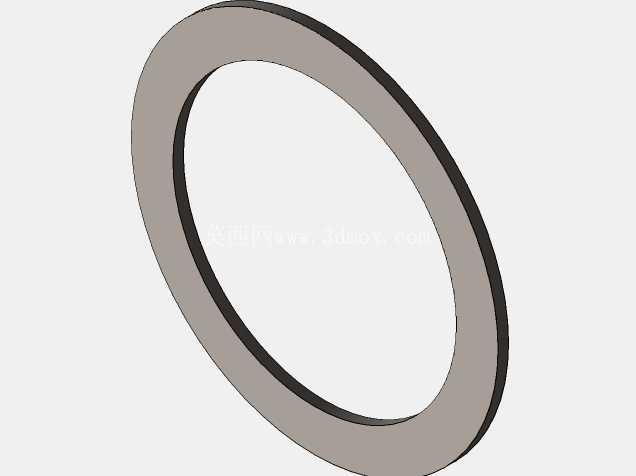

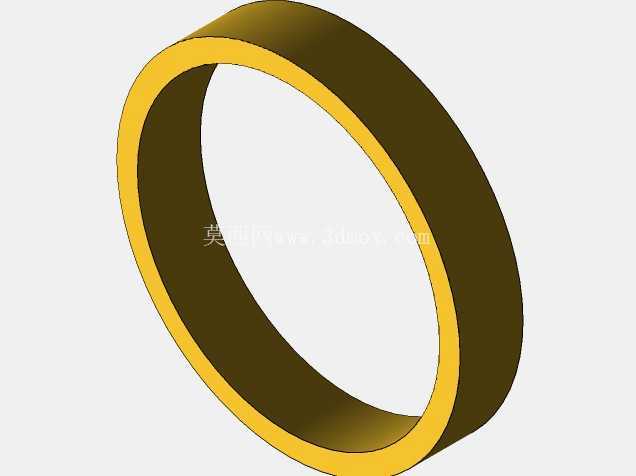

　　从安装边界来看，轮体的径向回转半径预留了足够的轮胎安装间隙，不会与底盘侧边的覆盖件、转向拉杆产生运动干涉，立式轴的伸出高度匹配底盘纵梁的安装高度，无需额外加装转接垫块即可完成装配，轴体与支撑座的配合长度经过载荷校核，可承受额定载荷下的弯曲应力，不会出现轴段变形的问题。设计过程中针对田间作业的扬尘环境，在轮体与支撑座的衔接位置预留了密封圈安装槽，可加装骨架油封阻挡泥沙进入配合面，减少磨粒磨损带来的零件失效概率。整个结构的零件拆分遵循少零件、高通用性的原则，所有轴类、支撑类零件均可采用常规农机加工工艺完成制造，无需特殊定制刀具或加工设备，适合县域级农机维修网点的配件替换需求。

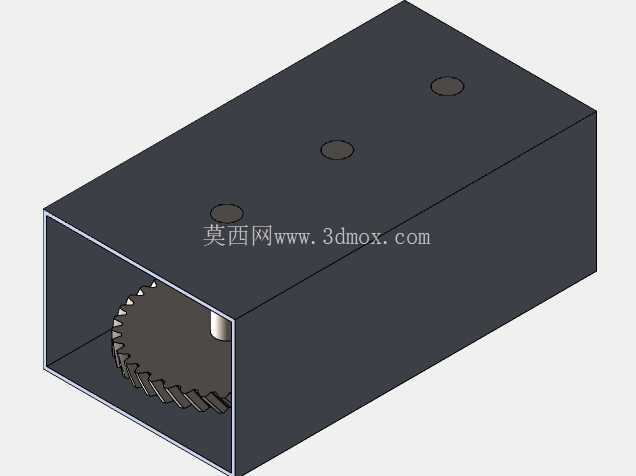

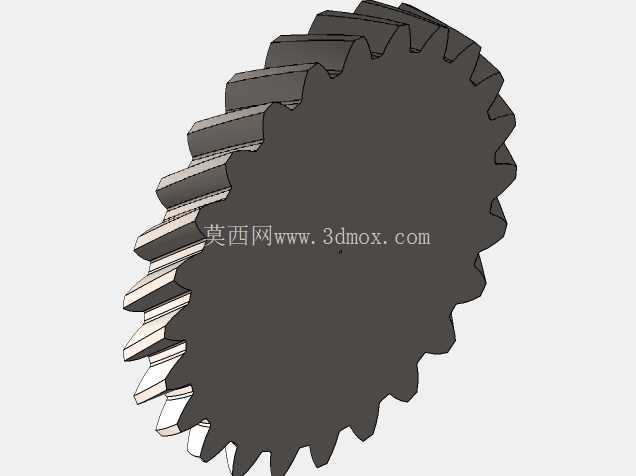

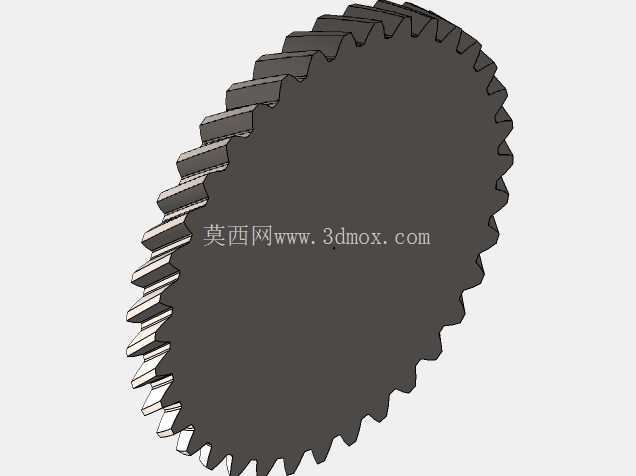

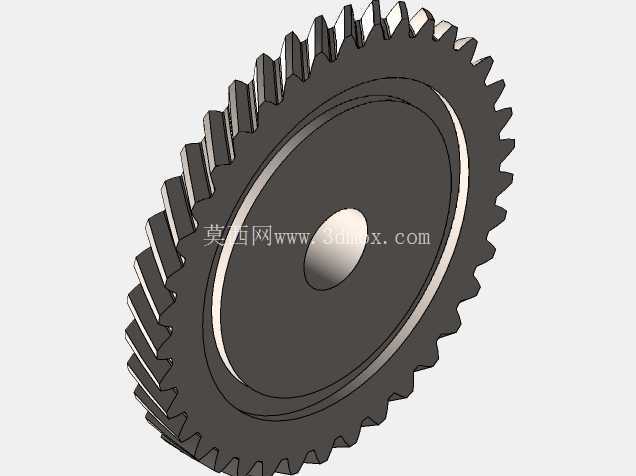

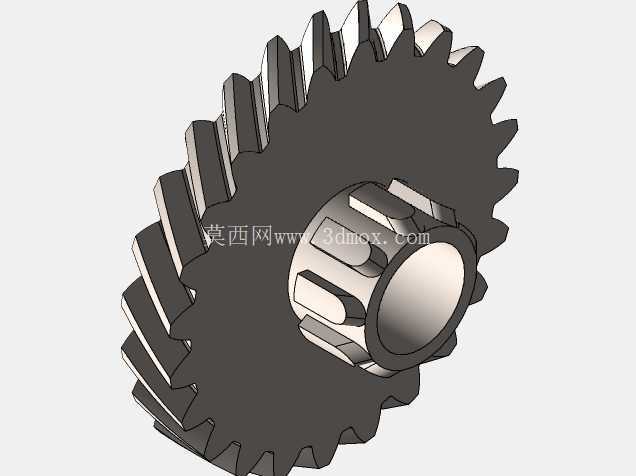

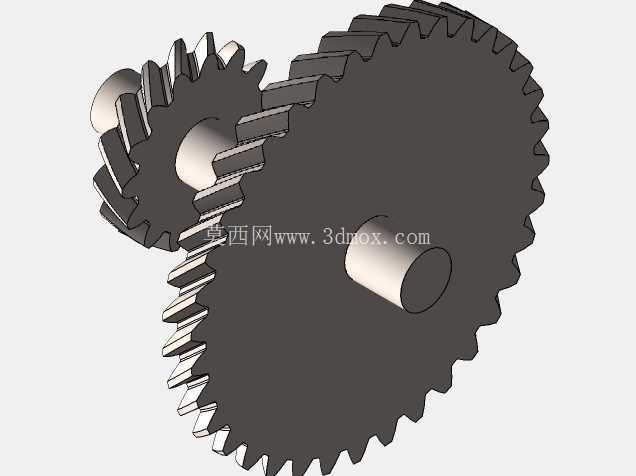

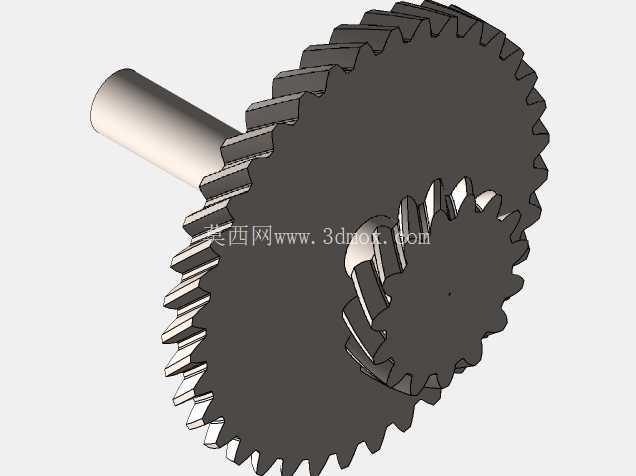

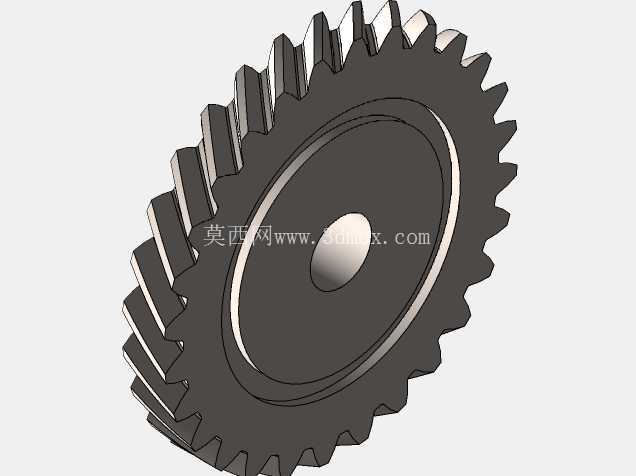

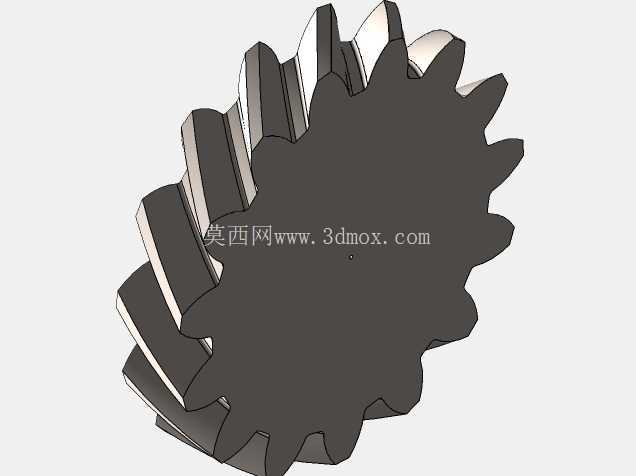

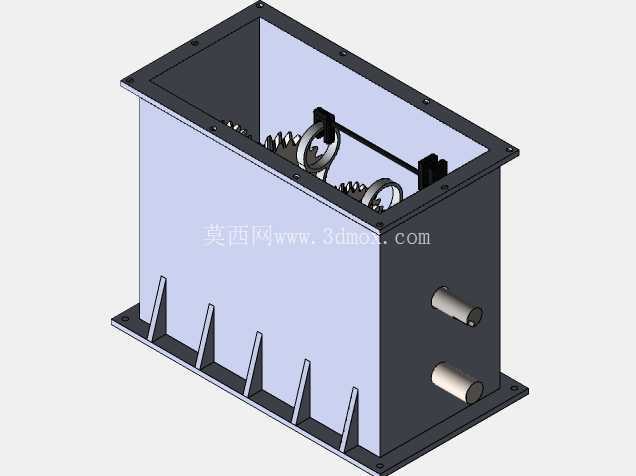

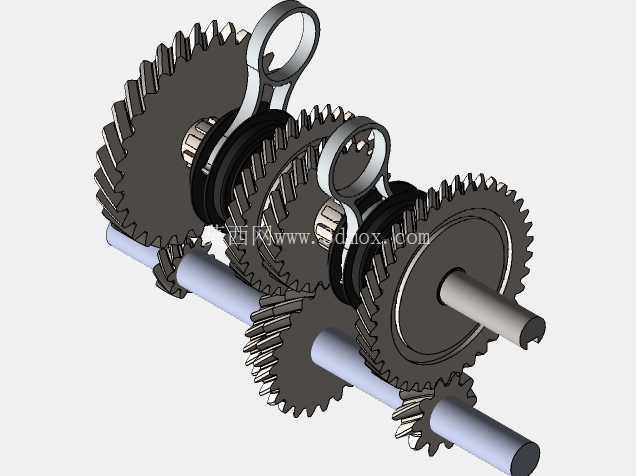

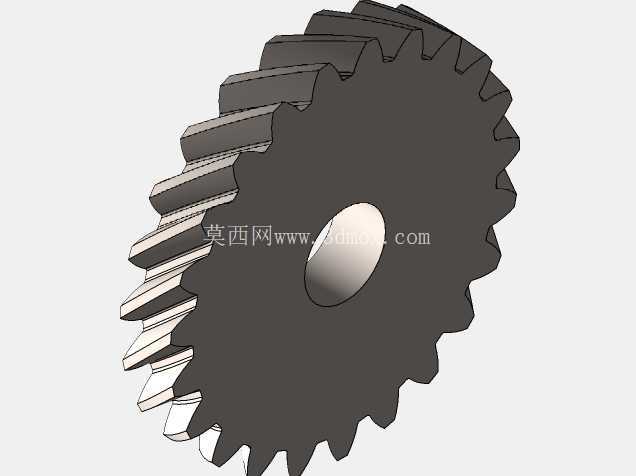

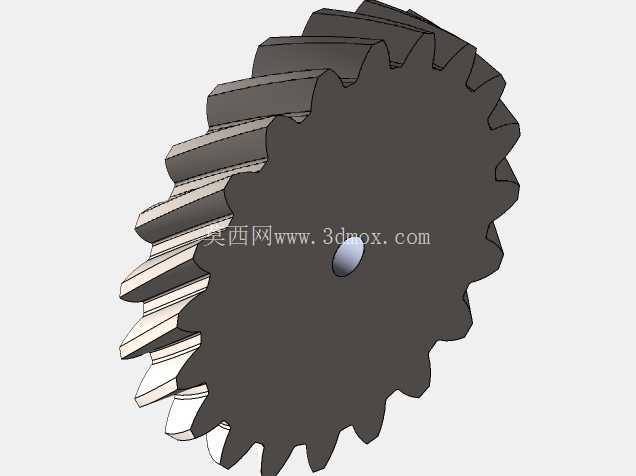

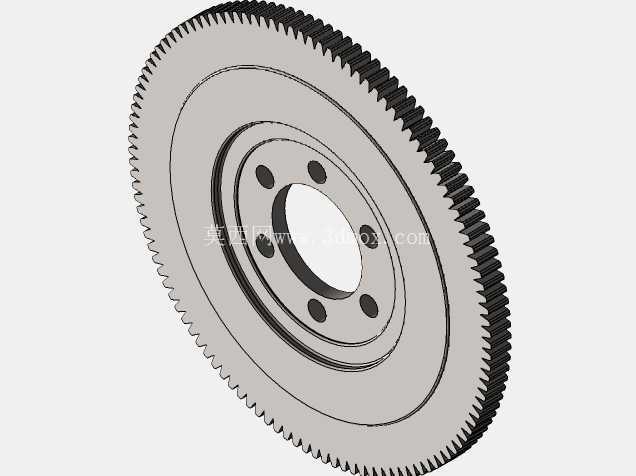

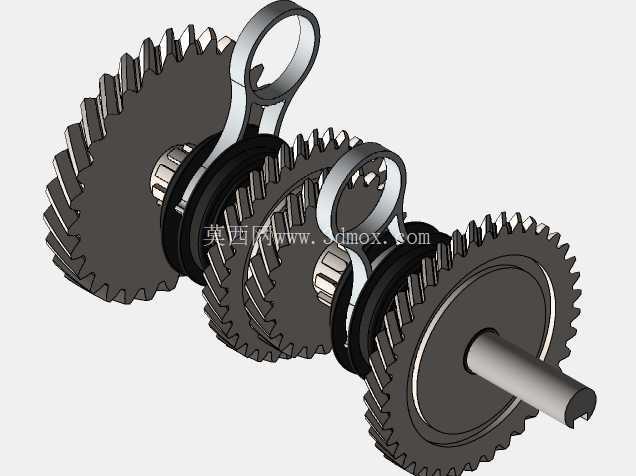

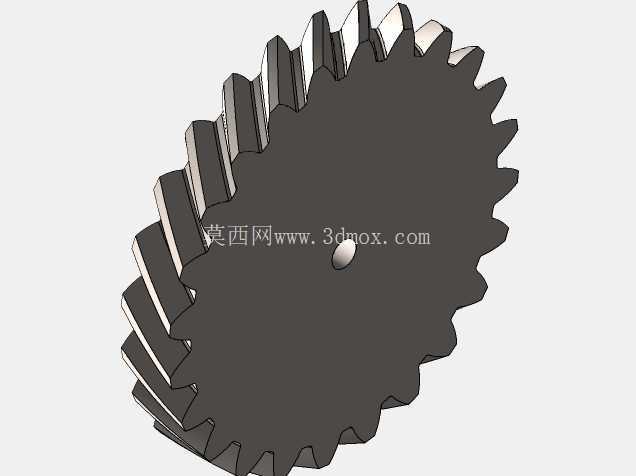

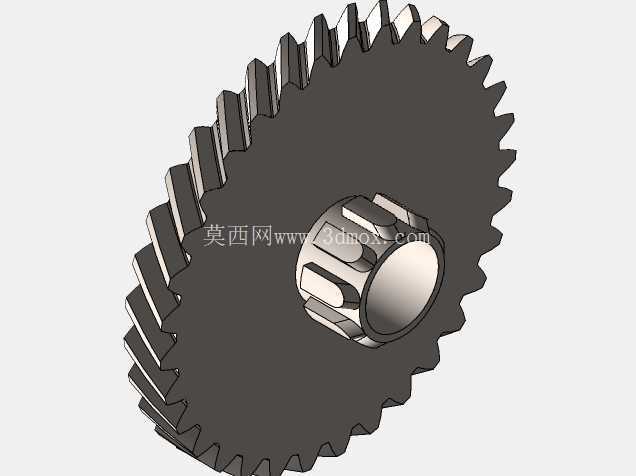

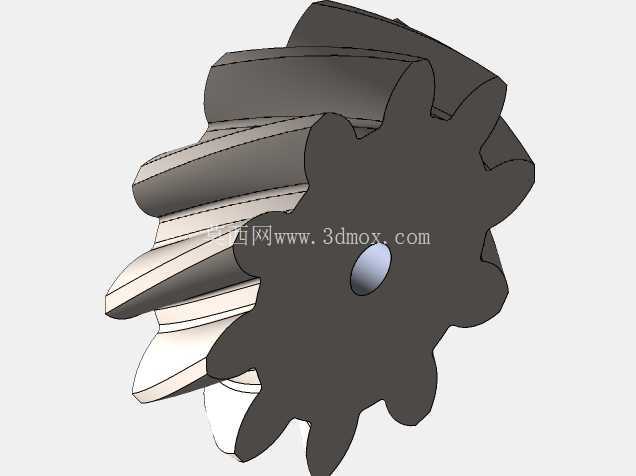

　　在功能实现层面，该结构既承担行走轮的旋转支撑作用，也可通过轴端的连接结构衔接动力输出端，将底盘传递的扭矩直接输送至行走轮，减少中间传动环节的功率损耗，相比传统的分体式轮轴设计，零件数量减少约三成，装配工序缩短近四成，同时整体结构的重心更靠近底盘安装面，可降低单侧轮组的振动幅度，提升拖拉机在崎岖田块行驶时的稳定性。针对不同马力段的小型拖拉机适配需求，该结构的轴径、轮体直径参数可通过参数化调整快速完成变型设计，核心的支撑、密封、传动衔接结构无需做大幅改动，可覆盖3马力到12马力段小型手扶拖拉机、田园管理机的行走轮组设计需求。在细节处理上，轮体的轮缘内侧做了圆角过渡，避免应力集中导致的轮辐开裂问题，轴体的所有台阶位置均加工有退刀槽与应力释放圆角，从结构根源上降低交变载荷下的疲劳断裂风险，支撑座的棱角位置做了倒角处理，避免装配过程中锐边划伤操作人员，也减少漆面磕碰掉漆的概率。
