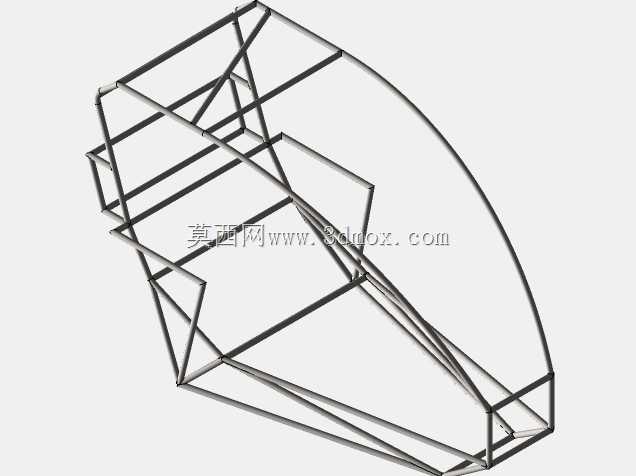

SAE赛事钢管式赛车车架结构设计

这套钢管桁架式车架结构，主要面向大学生方程式类SAE赛事的赛车开发场景，作为整车的核心承载基体，承担着连接悬架、转向、动力总成、座椅及安全防护结构的核心作用，所有杆件排布均严格遵循赛事规则手册的约束要求，从根源上规避了赛事车检阶段的结构合规性风险。从实际工程落地的角度看，设计过程中首先梳理了各系统的安装边界：前部预留出前悬架上下摆臂的安装硬点位置，匹配转向机的安装空间，同时留出前防撞结构的溃缩变形区间，保证碰撞工况下的能量吸收路径符合安全要求；中部座舱区域严格按照规则要求划定了驾驶舱的最小内部轮廓，保证驾驶员佩戴头盔后有充足的操作空间，同时在座椅安装位、安全带锚点位置做了局部杆件加密，通过斜撑结构分散冲击载荷，避免极端工况下座舱结构出现大变形侵入成员空间；后部则围绕动力总成、后悬架、传动系统的安装需求排布杆件，预留出散热系统、油箱的布置空间，同时通过斜向交叉撑保证后部框架的抗扭刚度，避免动力输出过程中车架出现过度形变影响传动效率。结构选型上采用了空间钢管桁架的形式，相比一体式单体壳结构，这种结构的加工门槛更低，适合学生车队或小规模改装团队通过弯管、焊接工艺完成制作，同时杆件的排布充分考虑了受力传递路径：纵向主纵梁采用连续通长布置，承担整车纵向冲击载荷；横向杆件配合斜撑形成多个稳定的三角形结构单元，大幅提升车架整体的抗扭刚度与抗弯性能，在控制整体重量的前提下，保证各个安装点的刚度满足使用要求，避免出现安装点局部变形导致的悬架定位参数偏移、传动系统同轴度超差等问题。设计过程中同步考虑了实际装配的工艺性，所有杆件的连接节点都预留了足够的焊接操作空间，避免出现过小夹角导致的焊接虚焊、应力集中问题，同时各个系统的安装面都提前预留了安装基准，方便后续加工过程中通过工装保证各安装点的位置精度，减少后期装配的调整工作量。从尺寸边界上看，车架整体的轮距、轴距参数都匹配赛事规则的限值要求，前部突出量、后部突出量、侧面防护结构的高度都严格贴合规则要求，同时兼顾了空气动力学套件的安装空间，保证后续加装前翼、尾翼、侧箱导流结构时不会出现安装干涉。
